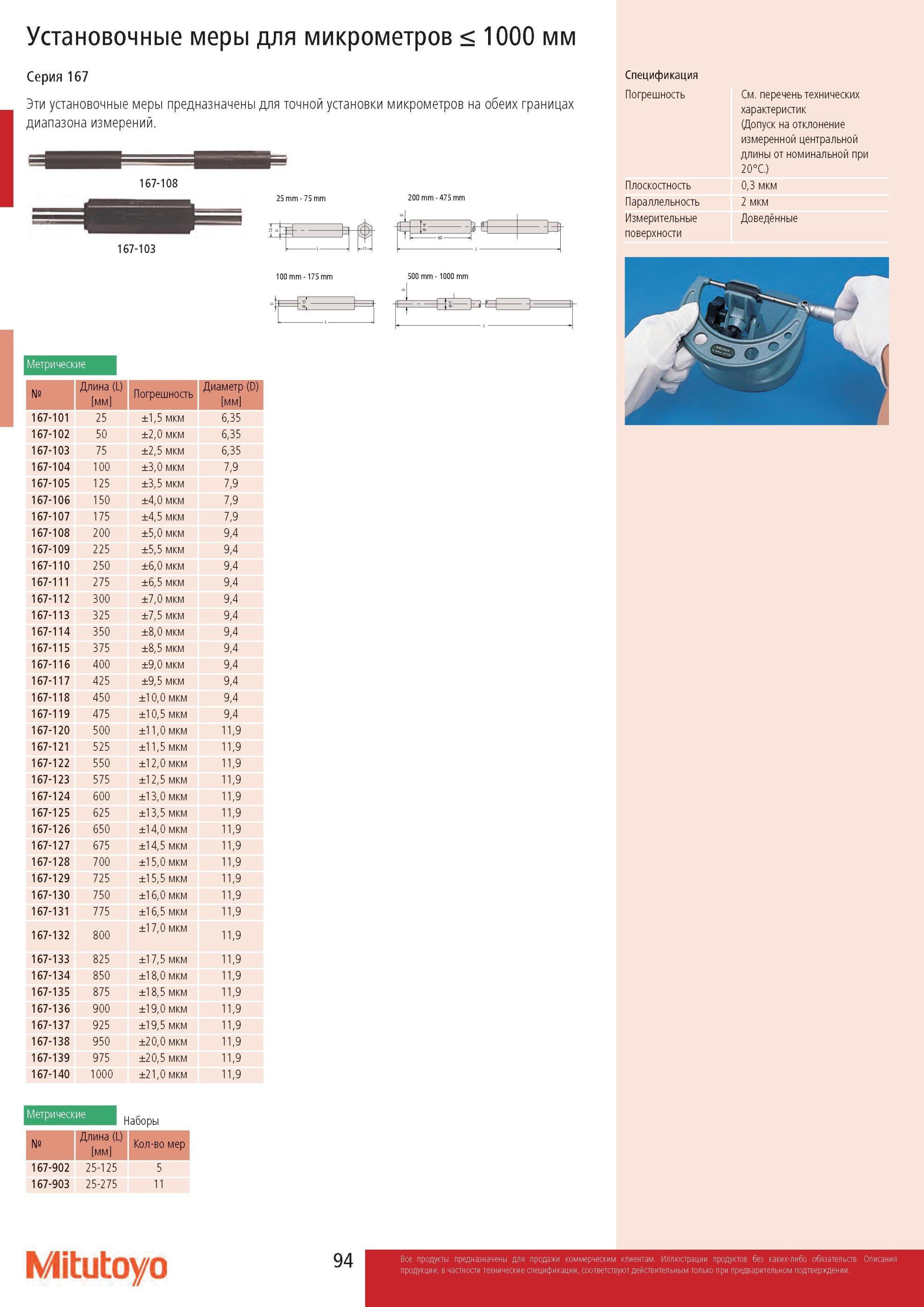

Установочные меры Mitutoyo для микрометров с диапазоном измерения менее 1000 мм предназначены для точной установки микрометрического измерительного инструм 96 Каталог MITUTOYO 2013 Измерительный инструмент и оборудование Стр.94
Установочные меры Mitutoyo для микрометров с диапазоном измерения менее 1000 мм предназначены для точной установки микрометрического измерительного инструм Установочные меры Mitutoyo для микрометров с диапазоном измерения менее 1000 мм предназначены для точной установки микрометрического измерительного инструмента на обеих границах диапазона измерений. Спецификация Погрешность 167-108 167-103 Метрические 25 mm - 75 mm 200 mm - 475 mm ff г 100 mm - 175 mm 500 mm - 1000 mm dHt Плоскостность Параллельность Измерительные поверхности См. перечень технических характеристик (Допуск на отклонение измеренной центральной длины от номинальной при 20°C.) 0,3 мкм 2 мкм Доведённые Номер Длина (L) [мм] Погрешность Диаметр (D) [мм] 167-101 25 ±1,5 мкм 6,35 167-102 50 ±2,0 мкм 6,35 167-103 75 ±2,5 мкм 6,35 167-104 100 ±3,0 мкм 7,9 167-105 125 ±3,5 мкм 7,9 167-106 150 ±4,0 мкм 7,9 167-107 175 ±4,5 мкм 7,9 167-108 200 ±5,0 мкм 9,4 167-109 225 ±5,5 мкм 9,4 167-110 250 ±6,0 мкм 9,4 167-111 275 ±6,5 мкм 9,4 167-112 300 ±7,0 мкм 9,4 167-113 325 ±7,5 мкм 9,4 167-114 350 ±8,0 мкм 9,4 167-115 375 ±8,5 мкм 9,4 167-116 400 ±9,0 мкм 9,4 167-117 425 ±9,5 мкм 9,4 167-118 450 ±10,0 мкм 9,4 167-119 475 ±10,5 мкм 9,4 167-120 500 ±11,0 мкм 11,9 167-121 525 ±11,5 мкм 11,9 167-122 550 ±12,0 мкм 11,9 167-123 575 ±12,5 мкм 11,9 167-124 600 ±13,0 мкм 11,9 167-125 625 ±13,5 мкм 11,9 167-126 650 ±14,0 мкм 11,9 167-127 675 ±14,5 мкм 11,9 167-128 700 ±15,0 мкм 11,9 167-129 725 ±15,5 мкм 11,9 167-130 750 ±16,0 мкм 11,9 167-131 775 ±16,5 мкм 11,9 167-132 800 ±17,0 мкм 11,9 167-133 825 ±17,5 мкм 11,9 167-134 850 ±18,0 мкм 11,9 167-135 875 ±18,5 мкм 11,9 167-136 900 ±19,0 мкм 11,9 167-137 925 ±19,5 мкм 11,9 167-138 950 ±20,0 мкм 11,9 167-139 975 ±20,5 мкм 11,9 167-140 1000 ±21,0 мкм 11,9 Метрические Наборы Номер Длина (L) [мм] Количество мер 167-902 25-125 5 167-903 25-275 11 Mitutoyo 94 Эти установочные меры Серия 167
