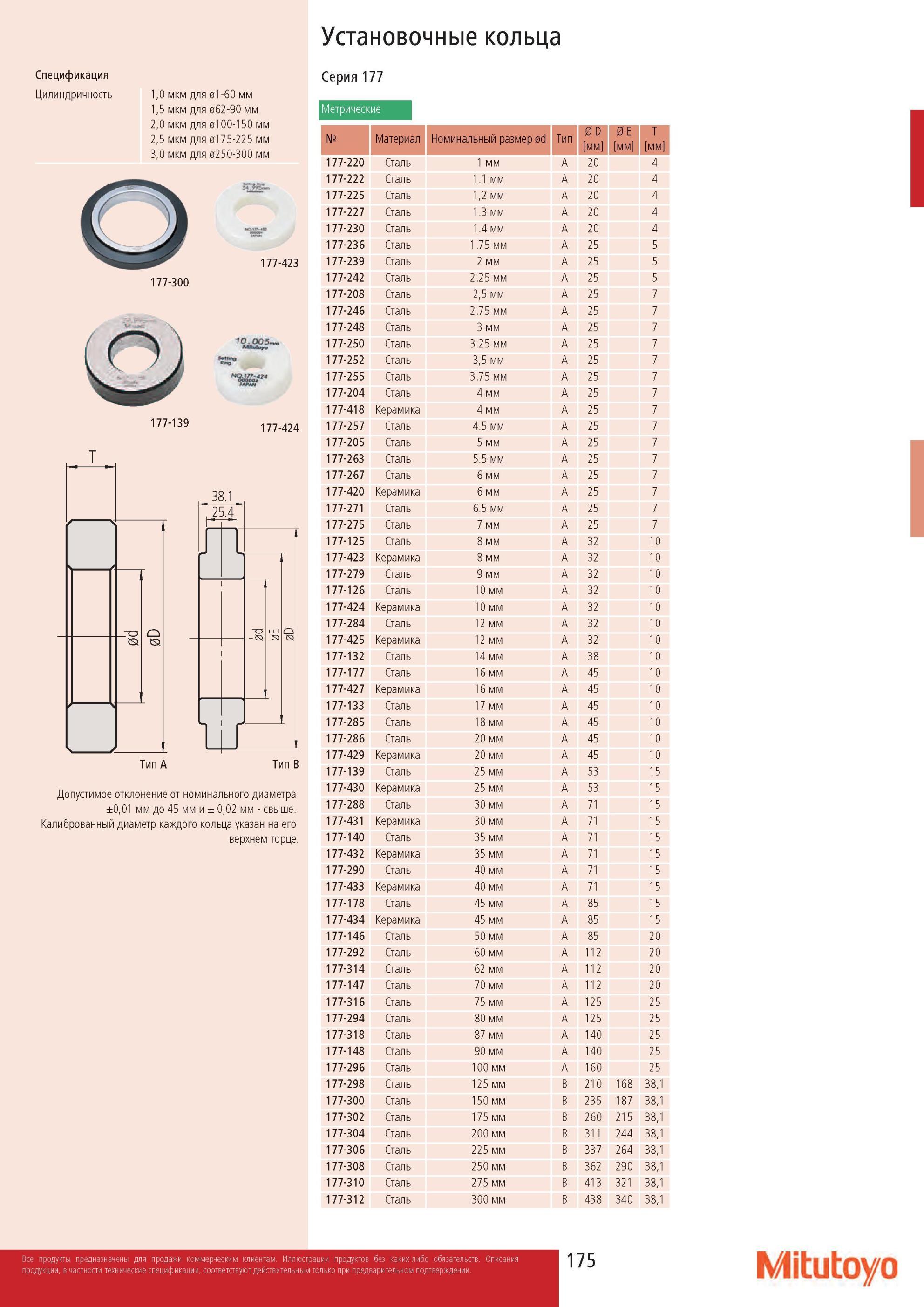

177 Каталог MITUTOYO 2013 Измерительный инструмент и оборудование Стр.175 |
|||||
Установочные кольца Mitutoyo Серия 177 Метрические Номер Материал Номинальный размер Спецификация Цилиндричность 1 0 мкм для 01-60 мм 1 5 мкм для 062-90 ммУстановочные кольца Mitutoyo Серия 177 Метрические Номер Материал Номинальный размер Спецификация Цилиндричность 1.0 мкм для 01-60 мм 1.5 мкм для 062-90 мм 2.0 мкм для 0100-150 мм 2.5 мкм для 0175-225 мм 3.0 мкм для 0250-300 мм 177-423 177-300 177-139 177-424 го 38,1 25,4, Тип A Тип B Допустимое отклонение от номинального диаметра ±0,01 мм до 45 мм и ± 0,02 мм - свыше. Калиброванный диаметр каждого кольца указан на его верхнем торце. Установочные кольца Серия 177 Метрические Номер Материал Номинальный размер 0d Тип 0 D [мм] 0 E [мм] T [мм] 177-220 Сталь 1 мм A 20 4 177-222 Сталь 1.1 мм A 20 4 177-225 Сталь 1,2 мм A 20 4 177-227 Сталь 1.3 мм A 20 4 177-230 Сталь 1.4 мм A 20 4 177-236 Сталь 1.75 мм A 25 5 177-239 Сталь 2 мм A 25 5 177-242 Сталь 2.25 мм A 25 5 177-208 Сталь 2,5 мм A 25 7 177-246 Сталь 2.75 мм A 25 7 177-248 Сталь 3 мм A 25 7 177-250 Сталь 3.25 мм A 25 7 177-252 Сталь 3,5 мм A 25 7 177-255 Сталь 3.75 мм A 25 7 177-204 Сталь 4 мм A 25 7 177-418 Керамика 4 мм A 25 7 177-257 Сталь 4.5 мм A 25 7 177-205 Сталь 5 мм A 25 7 177-263 Сталь 5.5 мм A 25 7 177-267 Сталь 6 мм A 25 7 177-420 Керамика 6 мм A 25 7 177-271 Сталь 6.5 мм A 25 7 177-275 Сталь 7 мм A 25 7 177-125 Сталь 8 мм A 32 10 177-423 Керамика 8 мм A 32 10 177-279 Сталь 9 мм A 32 10 177-126 Сталь 10 мм A 32 10 177-424 Керамика 10 мм A 32 10 177-284 Сталь 12 мм A 32 10 177-425 Керамика 12 мм A 32 10 177-132 Сталь 14 мм A 38 10 177-177 Сталь 16 мм A 45 10 177-427 Керамика 16 мм A 45 10 177-133 Сталь 17 мм A 45 10 177-285 Сталь 18 мм A 45 10 177-286 Сталь 20 мм A 45 10 177-429 Керамика 20 мм A 45 10 177-139 Сталь 25 мм A 53 15 177-430 Керамика 25 мм A 53 15 177-288 Сталь 30 мм A 71 15 177-431 Керамика 30 мм A 71 15 177-140 Сталь 35 мм A 71 15 177-432 Керамика 35 мм A 71 15 177-290 Сталь 40 мм A 71 15 177-433 Керамика 40 мм A 71 15 177-178 Сталь 45 мм A 85 15 177-434 Керамика 45 мм A 85 15 177-146 Сталь 50 мм A 85 20 177-292 Сталь 60 мм A 112 20 177-314 Сталь 62 мм A 112 20 177-147 Сталь 70 мм A 112 20 177-316 Сталь 75 мм A 125 25 177-294 Сталь 80 мм A 125 25 177-318 Сталь 87 мм A 140 25 177-148 Сталь 90 мм A 140 25 177-296 Сталь 100 мм A 160 25 177-298 Сталь 125 мм B 210 168 38,1 177-300 Сталь 150 мм B 235 187 38,1 177-302 Сталь 175 мм B 260 215 38,1 177-304 Сталь 200 мм B 311 244 38,1 177-306 Сталь 225 мм B 337 264 38,1 177-308 Сталь 250 мм B 362 290 38,1 177-310 Сталь 275 мм B 413 321 38,1 177-312 Сталь 300 мм B 438 340 38,1 175 Mitutoyo |
|||||
