313 Каталог MAHR 2013 Измерительный инструмент приборы и оборудование Стр.12-7 |
|||||

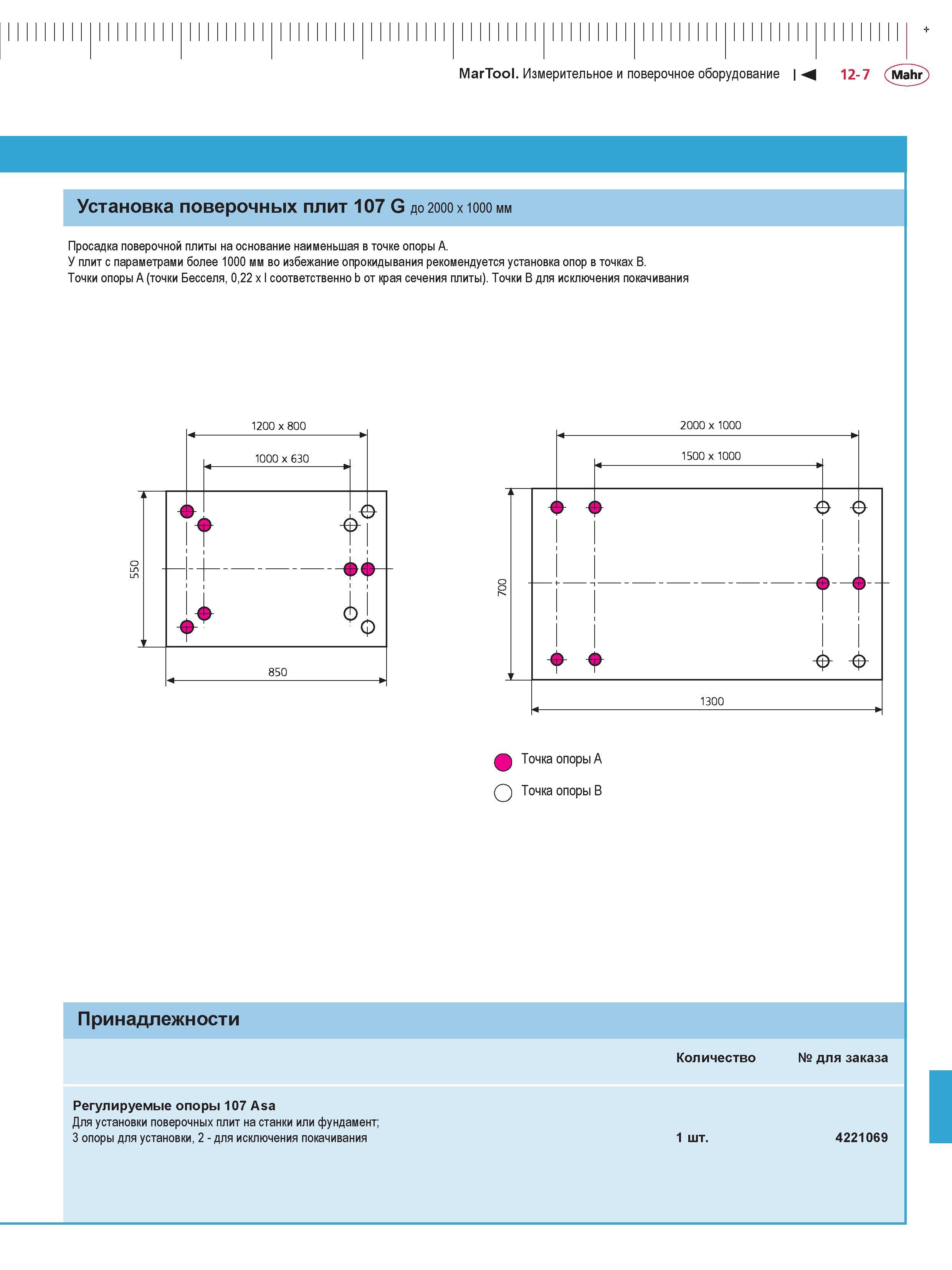

Установка поверочных плит Mahr 107 G до 2000 x 1000 мм Просадка поверочной плиты на основание наименьшая в точке опоры A. У плит с параметрами боУстановка поверочных плит Mahr 107 G до 2000 x 1000 мм Просадка поверочной плиты на основание наименьшая в точке опоры A. У плит с параметрами более 1000 мм во избежание опрокидывания рекомендуется установка опор в точках B. Точки опоры A (точки Бесселя 022 x соответственно b от края сечения плиты). Точки B для исключения покачивания 1200x800 1000 x 630 2000 x1000 t t -ф- i 850 Q Точка опоры A Q Точка опоры B Принадлежности количество для заказа Регулируемые опоры 107 Asa Для установки поверочных плит на станки или фундамент; 3 опоры для установки 2 - для исключения покачивания 1 шт. 4221069 |
|||||
