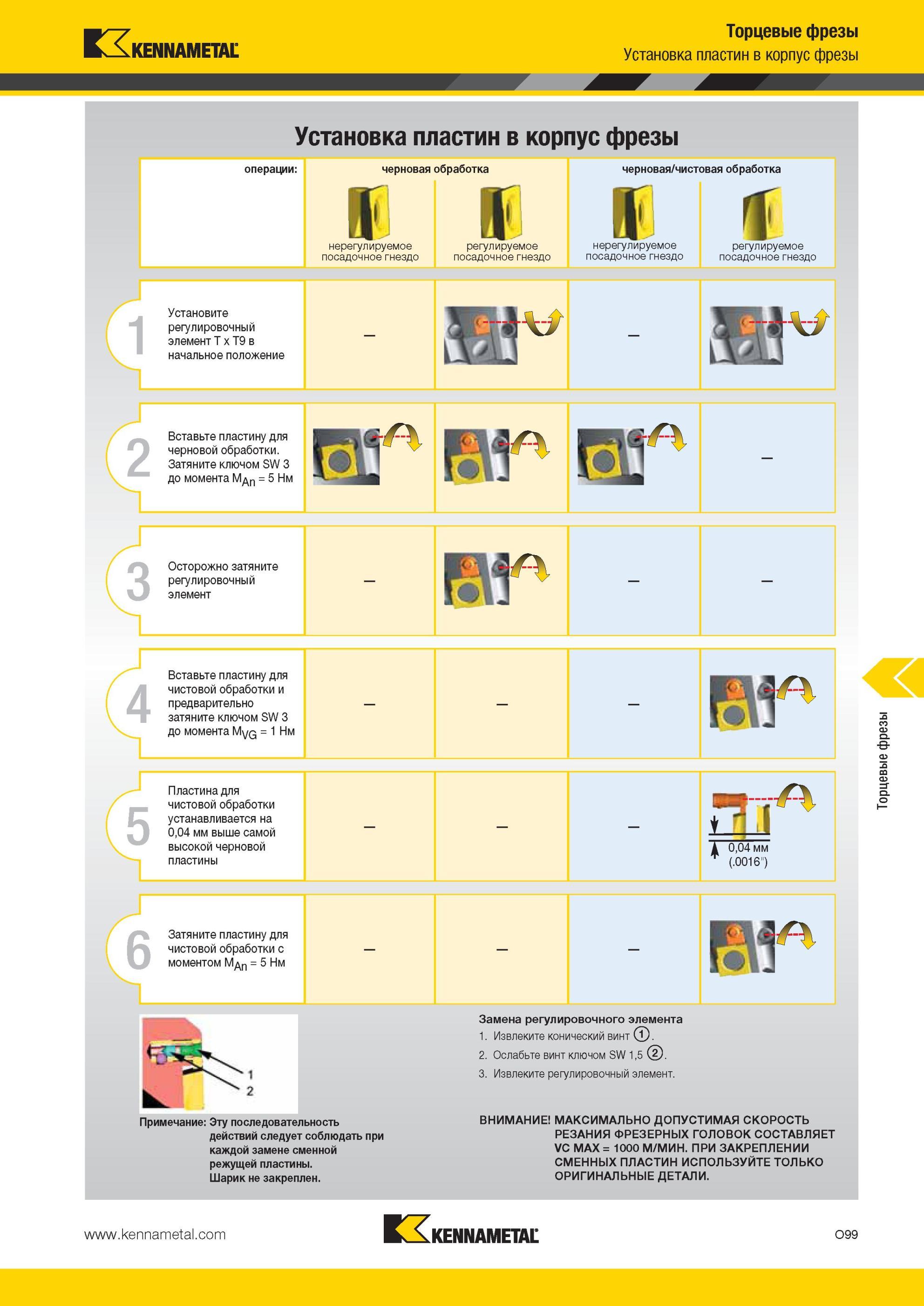

Установка пластин Kennametal в корпус фрезы операции черновая обработка нерегулируемое посадочное гнездо регулируемое посадочное гнездо черновая чисто

Установка пластин Kennametal в корпус фрезы операции черновая обработка нерегулируемое посадочное гнездо регулируемое посадочное гнездо черновая чистовая обработка нерегулируемое регулируемое посадочное гнездо посадочное гнездо Установите регулировочный элемент T x T9 в начальное положение 2 Вставьте пластину для черновой обработки. Затяните ключом SW 3 до момента MAn = 5 Нм 3 Осторожно затяните регулировочный элемент 5 Пластина для чистовой обработки устанавливается на 0,04 мм выше самой высокой черновой пластины 1 Вставьте пластину для чистовой обработки и предварительно затяните ключом SW 3 до момента MyQ = 1 Нм га lU 0,04 мм (.0016") Затяните пластину для чистовой обработки с моментом MAn = 5 Нм Примечание Эту последовательность действий следует соблюдать при каждой замене сменной режущей пластины. Шарик не закреплен. Замена регулировочного элемента 1. Извлеките конический винт 2. Ослабьте винт ключом SW 1,5 3. Извлеките регулировочный элемент. ВНИМАНИЕ МАКСИМАЛЬНО ДОПУСТИМАЯ СКОРОСТЬ РЕЗАНИЯ ФРЕЗЕРНЫХ ГОЛОВОК СОСТАВЛЯЕТ VC MAX = 1000 М/МИН. ПРИ ЗАКРЕПЛЕНИИ СМЕННЫХ ПЛАСТИН ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ДЕТАЛИ. Q99 Торцевые фрезы
