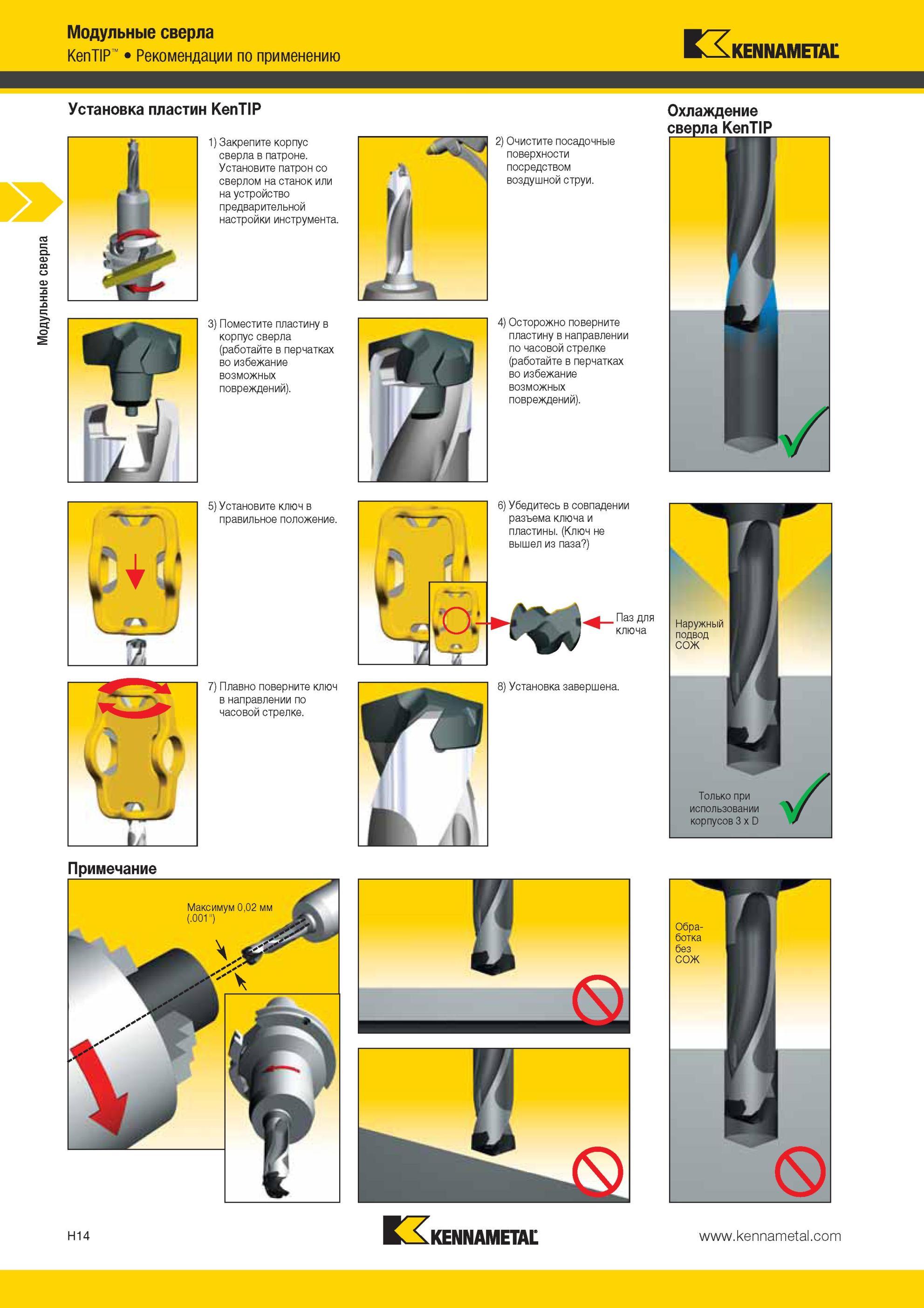

Установка пластин Kennametal KenTIP Закрепите корпус сверла в патроне Установите патрон со сверлом на станок или на устройство предварительной настройки инструмента Очистите посадочные поверхности посредством воздушной струи. Охлаждение сверла KenTIP 3) Поместите пластину в корпус сверла (работайте в перчатках во избежание возможных повреждений). 4) Осторожно поверните пластину в направлении по часовой стрелке (работайте в перчатках во избежание возможных повреждений). 5) Установите ключ в правильное положение. 6) Убедитесь в совпадении разъема ключа и пластины. (Ключ не вышел из паза ) Паз для ключа Наружный подвод СОЖ 7) Плавно поверните ключ в направлении по часовой стрелке. 8) Установка завершена. Только при использовании к корпусов 3 x D Примечание Н14 Обра- ботка без СОЖ Максимум 0,02 мм (.001") Модульные сверла P/”Z KenTIP Рекомендации по применению
