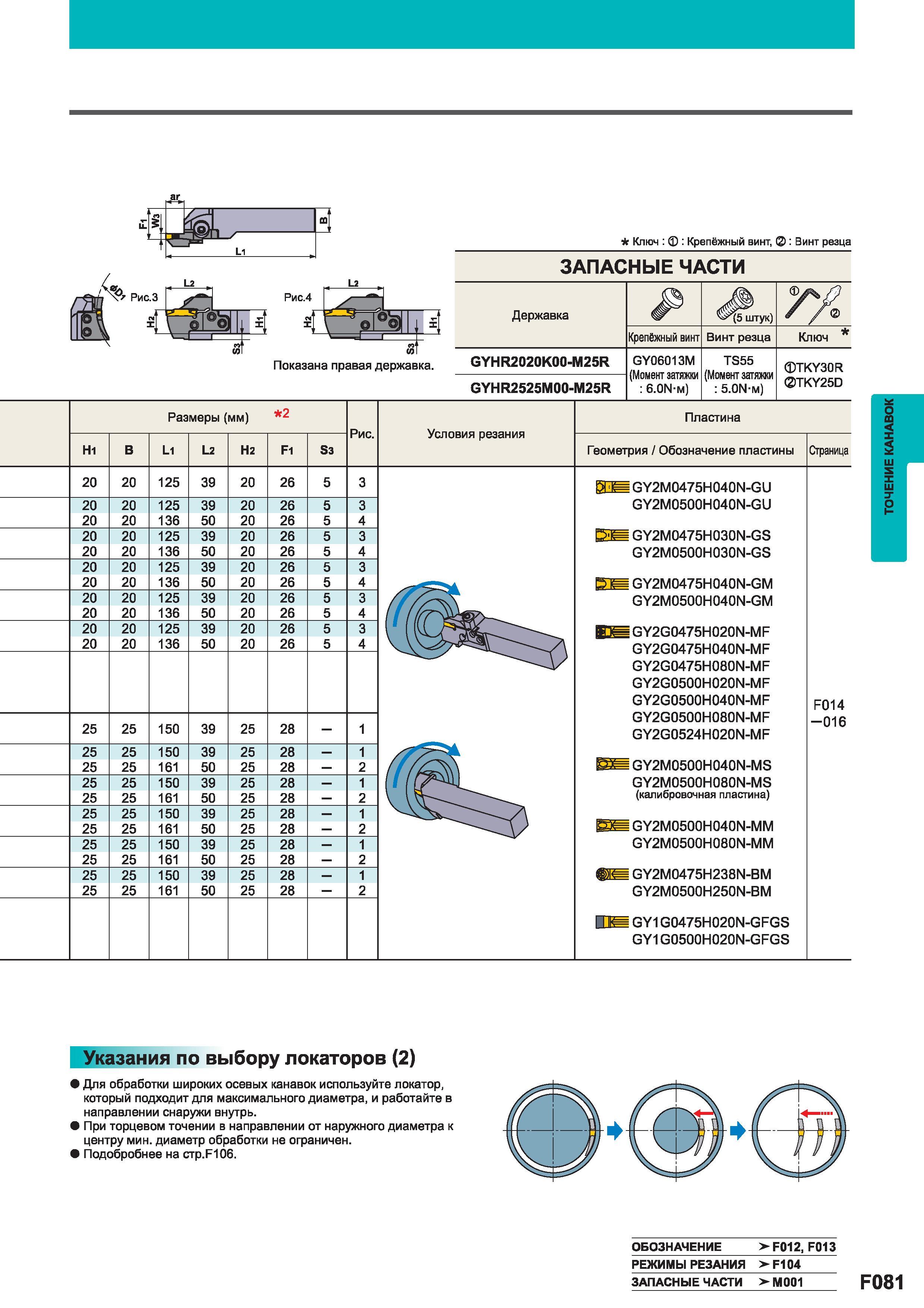

Условия резания Пластина Mitsubishi Геометрия Обозначение пластины Страница Ключ Крепёжный винт Винт резца Показана правая державка Запасные част

Условия резания Пластина Mitsubishi Геометрия Обозначение пластины Страница Ключ Крепёжный винт Винт резца Показана правая державка Запасные части Державка ТА Крепёжный винт Винт резца Ключ GYH R2020K00-M25R GY06013M (Момент затяжки 6.0N-M) TS55 (Момент затяжки 5.0N-M) TKY30R 0TKY25D GYHR2525M00-M25R Размеры (мм) 2 Рис. В L1 L2 Н2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 150 39 25 28 - 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 GY2M0475H040N-GU GY2M0500H040N-GU рт GY2M0475H030N-GS GY2M0500H030N-GS В GY2M0475H040N-GM GY2M0500H040N-GM GY2G0475H020N-MF GY2G0475H040N-MF GY2G0475H080N-MF GY2G0500H020N-MF GY2G0500H040N-MF GY2G0500H080N-MF GY2G0524H020N-MF GY2M0500H040N-MS GY2M0500H080N-MS (калибровочная пластина) F014 -016 GY2M0500H040N-MM GY2M0500H080N-MM GY2M0475H238N-BM GY2M0500H250N-BM GY1G0475H020N-GFGS GY1G0500H020N-GFGS Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на стр.ИОб. ОБОЗНАЧЕНИЕ F012 F013 Режимы резания F104 Запасные части М001 F081 ТОЧЕНИЕ КАНАВОК
