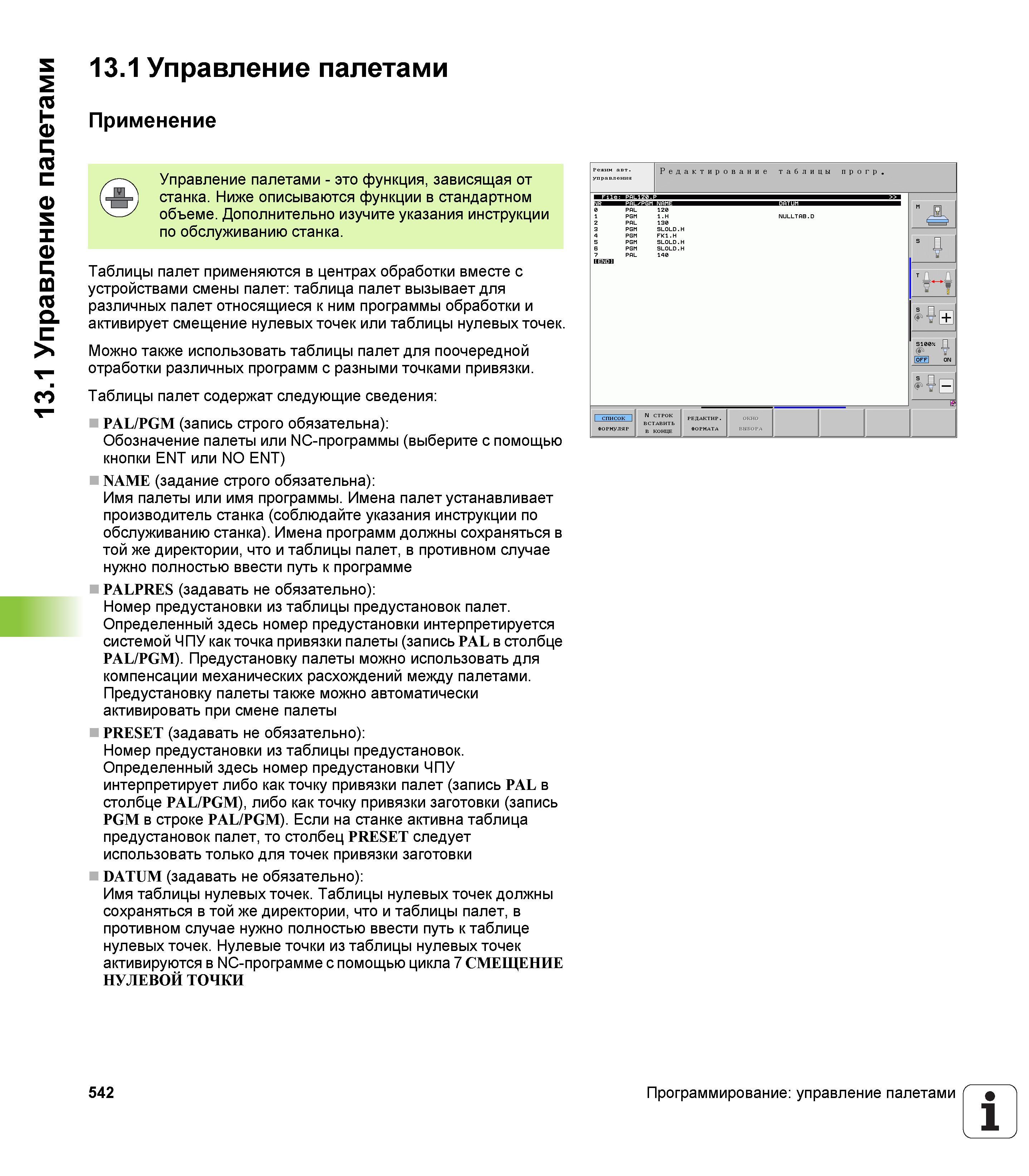

Управление палетами - это функция, зависящая от станка. Ниже описываются функции в стандартном объеме. Дополнительно изучите указания инструкции по обслуживанию станка. Таблицы палет применяются в центрах обработки вместе с устройствами смены палет: таблица палет вызывает для различных палет относящиеся к ним программы обработки и активирует смещение нулевых точек или таблицы нулевых точек. Можно также использовать таблицы палет для поочередной отработки различных программ с разными точками привязки. Таблицы палет содержат следующие сведения: PAL/PGM (запись строго обязательна): Обозначение палеты или NC-программы (выберите с помощью кнопки ENT или NO ENT) NAME (задание строго обязательна): Имя палеты или имя программы. Имена палет устанавливает производитель станка (соблюдайте указания инструкции по обслуживанию станка). Имена программ должны сохраняться в той же директории, что и таблицы палет, в противном случае нужно полностью ввести путь к программе PALPRES (задавать не обязательно): Номер предустановки из таблицы предустановок палет. Определенный здесь номер предустановки интерпретируется системой ЧПУ как точка привязки палеты (запись pAl в столбце PAL/PGM). Предустановку палеты можно использовать для компенсации механических расхождений между палетами. Предустановку палеты также можно автоматически активировать при смене палеты PRESET (задавать не обязательно): Номер предустановки из таблицы предустановок. Определенный здесь номер предустановки ЧПУ интерпретирует либо как точку привязки палет (запись PAL в столбце PAL/PGM), либо как точку привязки заготовки (запись PGM в строке PAL/PGM). Если на станке активна таблица предустановок палет, то столбец PRESET следует использовать только для точек привязки заготовки DATUM (задавать не обязательно): Имя таблицы нулевых точек. Таблицы нулевых точек должны сохраняться в той же директории, что и таблицы палет, в противном случае нужно полностью ввести путь к таблице нулевых точек. Нулевые точки из таблицы нулевых точек активируются в NC-программе с помощью цикла 7 СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ режим авт. Редактирование таблицы прогр. 0 PPL 120 1 PGM l.H NULLTPB.D 2 PPL 130 3 PGM SLOLD.H 4 PGM FK1.H 5 PGM SLOLD.H PGM SLOLD.H 7 PPL 140 ПЗЙЕИ s Д 'Н S100 ¥ off on Щи 1 СПИСОК N CTPOK РЕДАКТИР. ОКНО ВСТАВИТЬ ФОРМУЛЯР в КОНцЕ ФОРМАТА ВЫБОРА 542 Программирование: управление палетами 1 13.1 Управление палетами 13.1 Управление палетами Применение
