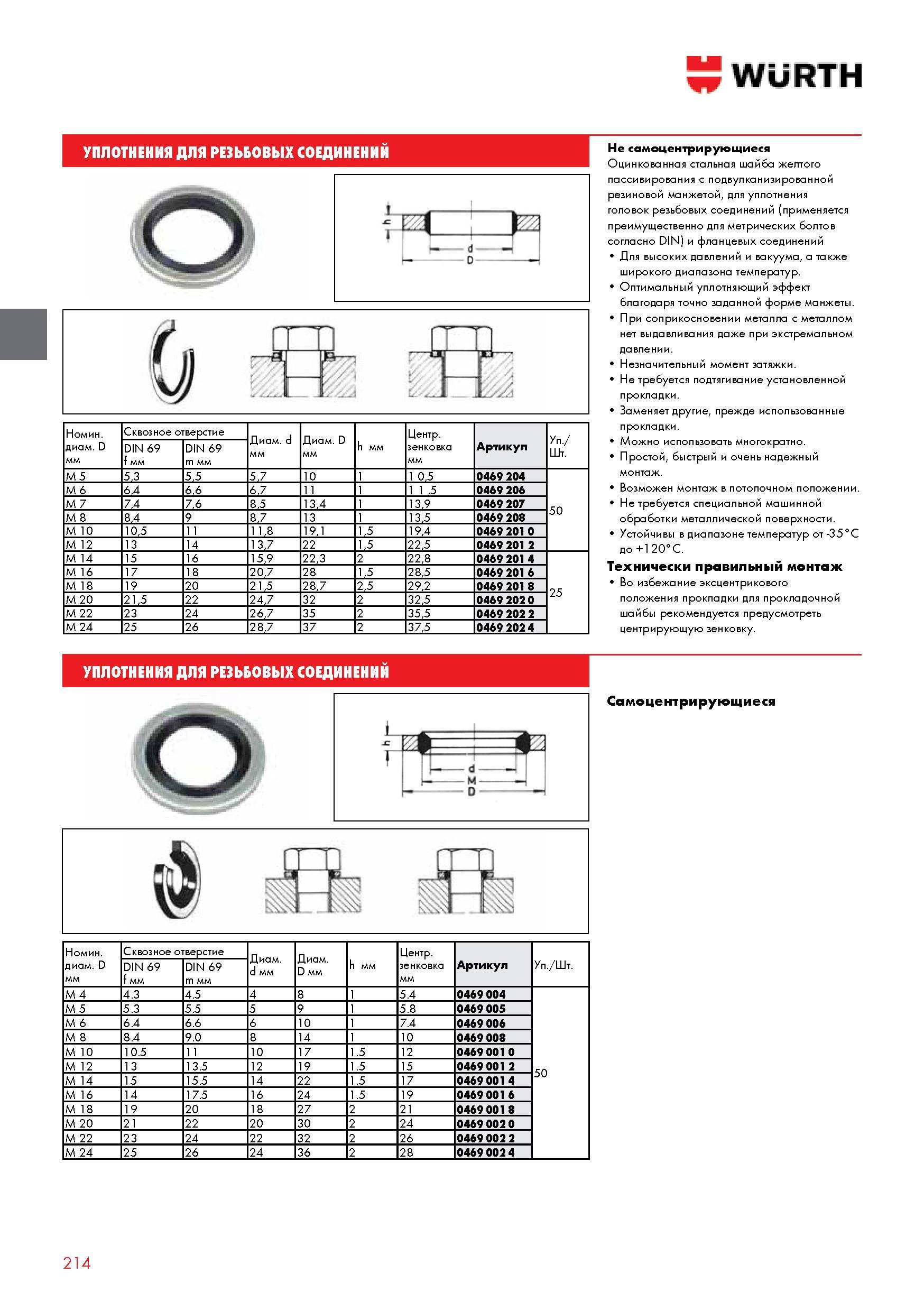

УПЛОТНЕНИЯ ДЛЯ РЕЗЬБОВЫХ СОЕДИНЕНИЙ Не самоцентрирующиеся Оцинкованная стальная шайба желтого пассивирования с подвулканизированной резиновой манжетой

УПЛОТНЕНИЯ ДЛЯ РЕЗЬБОВЫХ СОЕДИНЕНИЙ Не самоцентрирующиеся Оцинкованная стальная шайба желтого пассивирования с подвулканизированной резиновой манжетой для уплотнения головок резьбовых соединений (применяется преимущественно для метрических болтов согласно DIN) и фланцевых соединений Для высоких давлений и вакуума а также широкого диапазона температур. Оптимальный уплотняющий эффект благодаря точно заданной форме манжеты. При соприкосновении металла с металлом нет выдавливания даже при экстремальном давлении. Незначительный момент затяжки. Не требуется подтягивание установленной прокладки. Заменяет другие прежде использованные прокладки. Можно использовать многократно. Простой быстрый и очень надежный монтаж. Возможен монтаж в потолочном положении. Не требуется специальной машинной обработки металлической поверхности. Устойчивы в диапазоне температур от -35С до +120С. Технически правильный монтаж Во избежание эксцентрикового положения прокладки для прокладочной шайбы рекомендуется предусмотреть центрирующую зенковку. УПЛОТНЕНИЯ ДЛЯ РЕЗЬБОВЫХ СОЕДИНЕНИЙ Номинальный диаметр D M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 Диам. d мм Диам. D мм Центр. зенковка Артикул Уп. Шт. Самоцентрирующиеся h мм DIN 69 4 8 0469 004 5 9 0469 005 7.4 6 0469 006 8 14 0469 008 0469 001 0 15 0469 001 2 50 14 22 0469 001 4 24 0469 001 6 20 27 2 0469 001 8 24 22 20 30 2 0469 002 0 24 23 22 32 2 26 0469 002 2 25 26 24 36 2 28 0469 002 4 214 Номинальный диаметр D Сквозное отверстие Диам. d Диам. D h мм Центр. зенковка Артикул Уп. Шт. DIN 69 f мм DIN 69 m мм M 5 53 55 57 10 1 05 0469 204 50 M 6 64 66 67 11 1 1 5 0469 206 M 7 74 76 85 134 139 0469 207 M 8 84 9 87 13 135 0469 208 M 10 105 11 118 191 15 194 0469 201 0 M 12 13 14 137 22 15 225 0469 201 2 M 14 15 16 159 223 2 228 0469 201 4 25 M 16 17 18 207 28 15 285 0469 201 6 M 18 19 20 215 287 25 292 0469 201 8 M 20 215 22 247 32 2 325 0469 202 0 M 22 23 24 267 35 2 355 0469 202 2 M 24 25 26 287 37 2 375 0469 202 4
