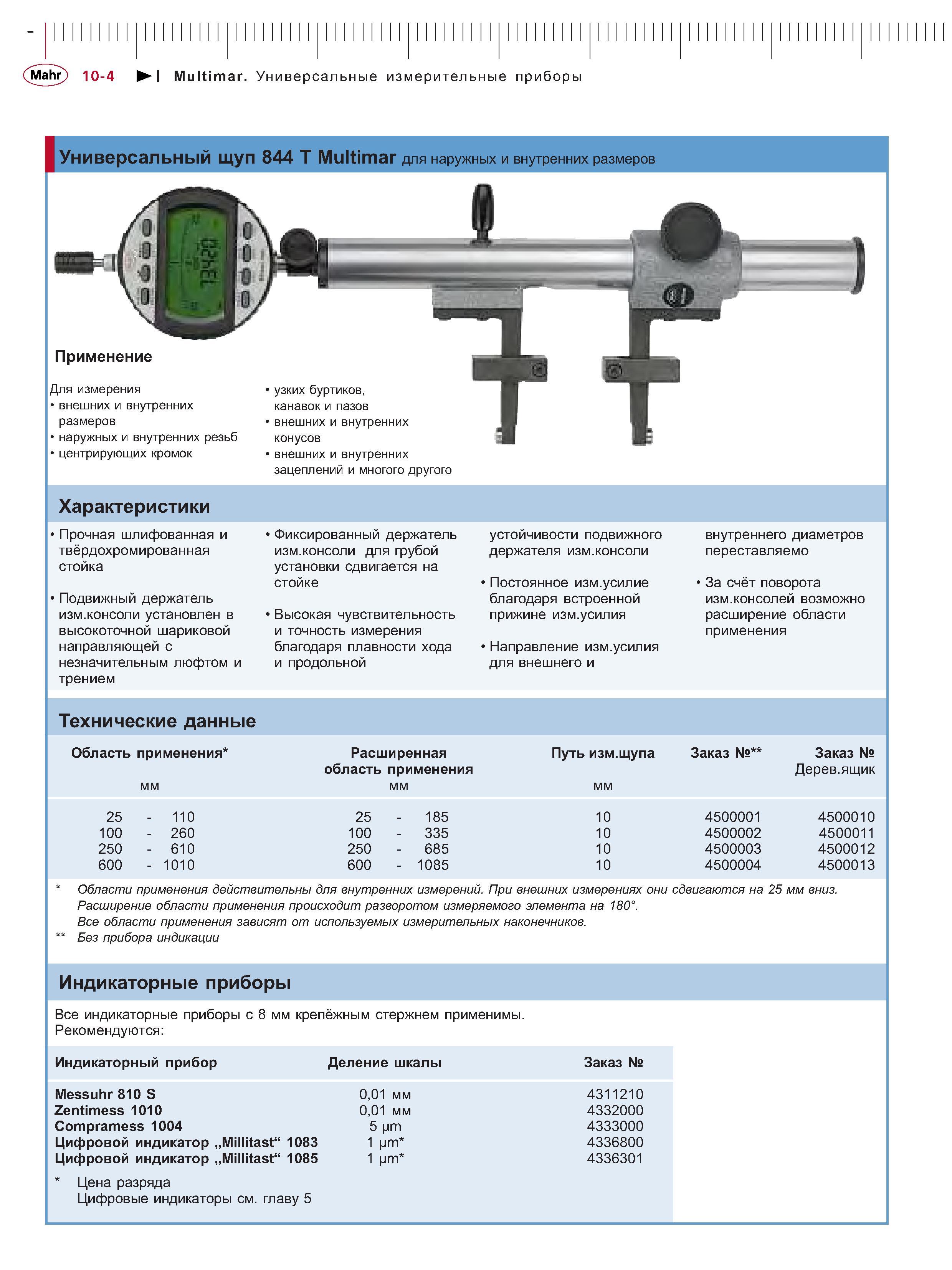

Универсальный щуп 844 Т Multimar Для измерения внешних и внутренних размеров наружных и внутренних резьб центрирующих кромок узких буртиков канавок

Универсальный щуп 844 Т Multimar Для измерения внешних и внутренних размеров наружных и внутренних резьб центрирующих кромок узких буртиков канавок и пазов внешних и внутренних конусов внешних и внутренних зацеплений и многого другого Характеристики Прочная шлифованная и твёрдохромированная стойка Подвижный держатель изм.консоли установлен в высокоточной шариковой направляющей с незначительным люфтом и трением Фиксированный держатель изм.консоли для грубой установки сдвигается на стойк Высокая чувствительность и точность измерения благодаря плавности хода и продольной устойчивости подвижного держателя изм.консоли Постоянное изм.усилие благодаря встроенной прижине изм.усилия Направление изм.усилия для внешнего внутреннего диаметров переставляемо ' За счёт поворота изм.консолей возможно расширение области применения Технические данные Область применения мм Расширенная область применения мм Путь изм.щупа Заказ 25 100 250 600 - 110 - 260 - 610 - 1010 25 100 250 600 185 335 685 1085 мм 10 10 10 10 4500001 4500002 4500003 4500004 Заказ Дерев.ящик 4500010 450001 4500012 4500013 Области применения действительны для внутренних измерений. При внешних измерениях они сдвигаются на 25 мм вниз. Расширение области применения происходит разворотом измеряемого элемента на 180. Все области применения зависят от используемых измерительных наконечников. Без прибора индикации Индикаторные приборы Все индикаторные приборы с 8 мм крепёжным стержнем применимы. Рекомендуются Индикаторный прибор Деление шкалы Заказ Messuhr 810 S 001 мм 4311210 Zentimess 1010 001 мм 4332000 Compramess 1004 5 pm 4333000 Цифровой индикатор Millitast" 1083 1 pm 4336800 Цифровой индикатор Millitast" 1085 1 pm 4336301 Цена разряда Цифровые индикаторы см. главу 5 Mahr 10-4 I Multimar Универсальные измерительные приборы для наружных и внутренних размеров Применение
