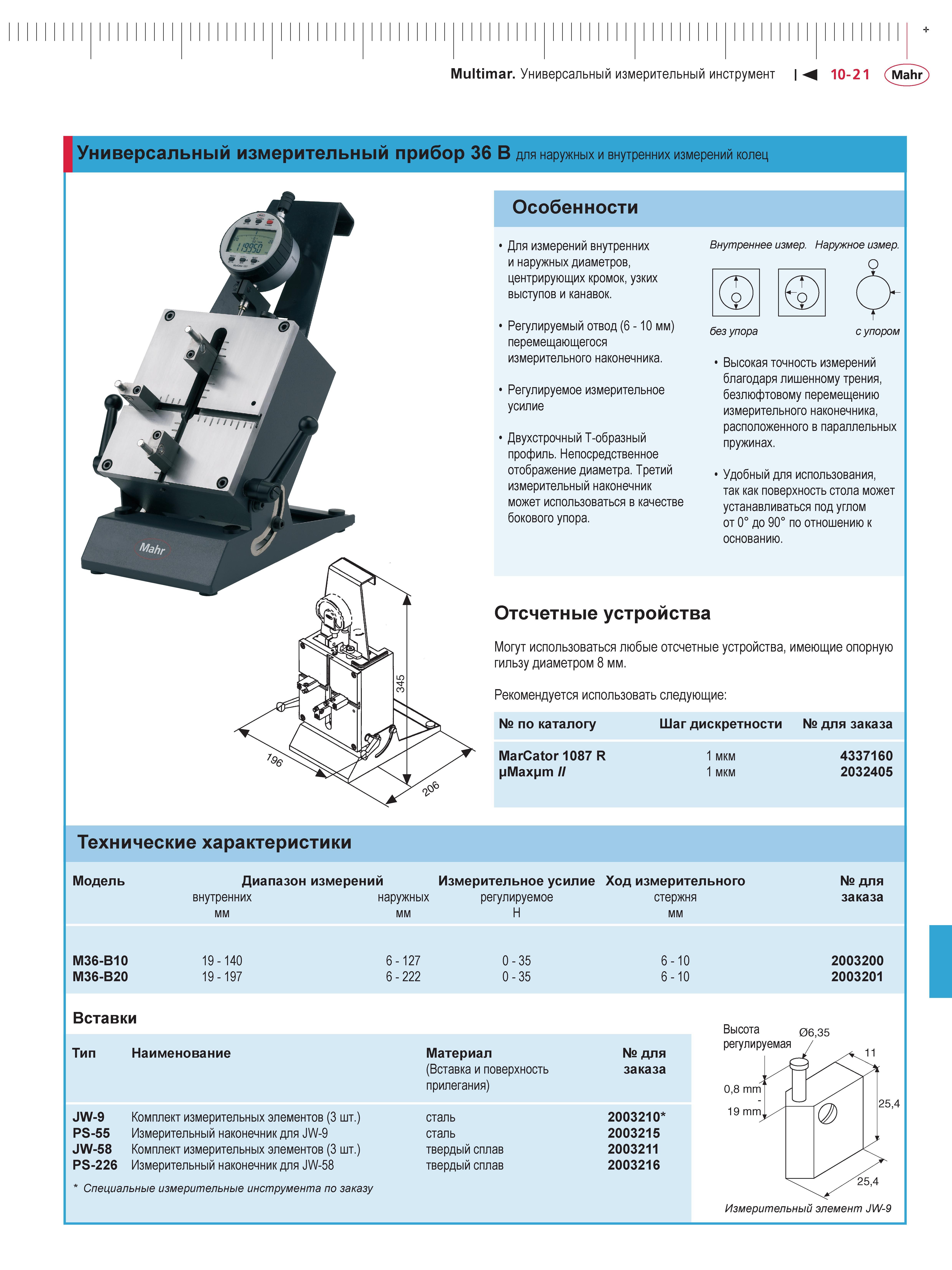

Универсальный измерительный прибор Mahr 36 B для наружных и внутренних измерении колец Особенности Для измерений внутренних и наружных диаметров

Универсальный измерительный прибор Mahr 36 B для наружных и внутренних измерении колец Особенности Для измерений внутренних и наружных диаметров центрирующих кромок узких выступов и канавок. Регулируемый отвод (6 - 10 мм) перемещающегося измерительного наконечника. Регулируемое измерительное усилие Двухстрочный Т-образный профиль. Непосредственное отображение диаметра. Третий измерительный наконечник может использоваться в качестве бокового упора. Отсчетные устройства Внутреннее измер. Наружное измер. без упора с упором 1 Высокая точность измерений благодаря лишенному трения безлюфтовому перемещению измерительного наконечника расположенного в параллельных пружинах. 1 Удобный для использования так как поверхность стола может устанавливаться под углом от 0 до 90 по отношению к основанию. Могут использоваться любые отсчетные устройства имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие по каталогу Шаг дискретности для заказа MarCator 1087 R 1 мкм 4337160 pMaxpm II 1 мкм 2032405 Технические характеристики Модель Диапазон измерений Измерительное усилие Ход измерительного внутренних наружных регулируемое стержня мм Н мм M36-B10 M36-B20 19 - 140 19 - 197 Вставки Тип Наименование JW-9 Комплект измерительных элементов (3 шт.) PS-55 Измерительный наконечник для JW-9 JW-58 Комплект измерительных элементов (3 шт.) PS-226 Измерительный наконечник для JW-58 Специальные измерительные инструмента по заказу 6 - 127 0 - 35 6 - 222 0 - 35 Материал (Вставка и поверхность прилегания) сталь сталь твердый сплав твердый сплав 6 - 10 6 - 10 для заказа 2003200 2003201 для заказа 2003210 2003215 2003211 2003216 Высота 06)35 регулируемая 08 mm 19 mm 254 Измерительный элемент JW-9 Multimar
