Укороченная монолитная твердосплавная концевая фреза TMTECS-ISO TS-Thread для внутренней резьбы Длина резьбы до 2xD Назначение Общеиндустриальное Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. C74 0499 Lab2u

Обновлено 2020-04-13 15:05:04

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

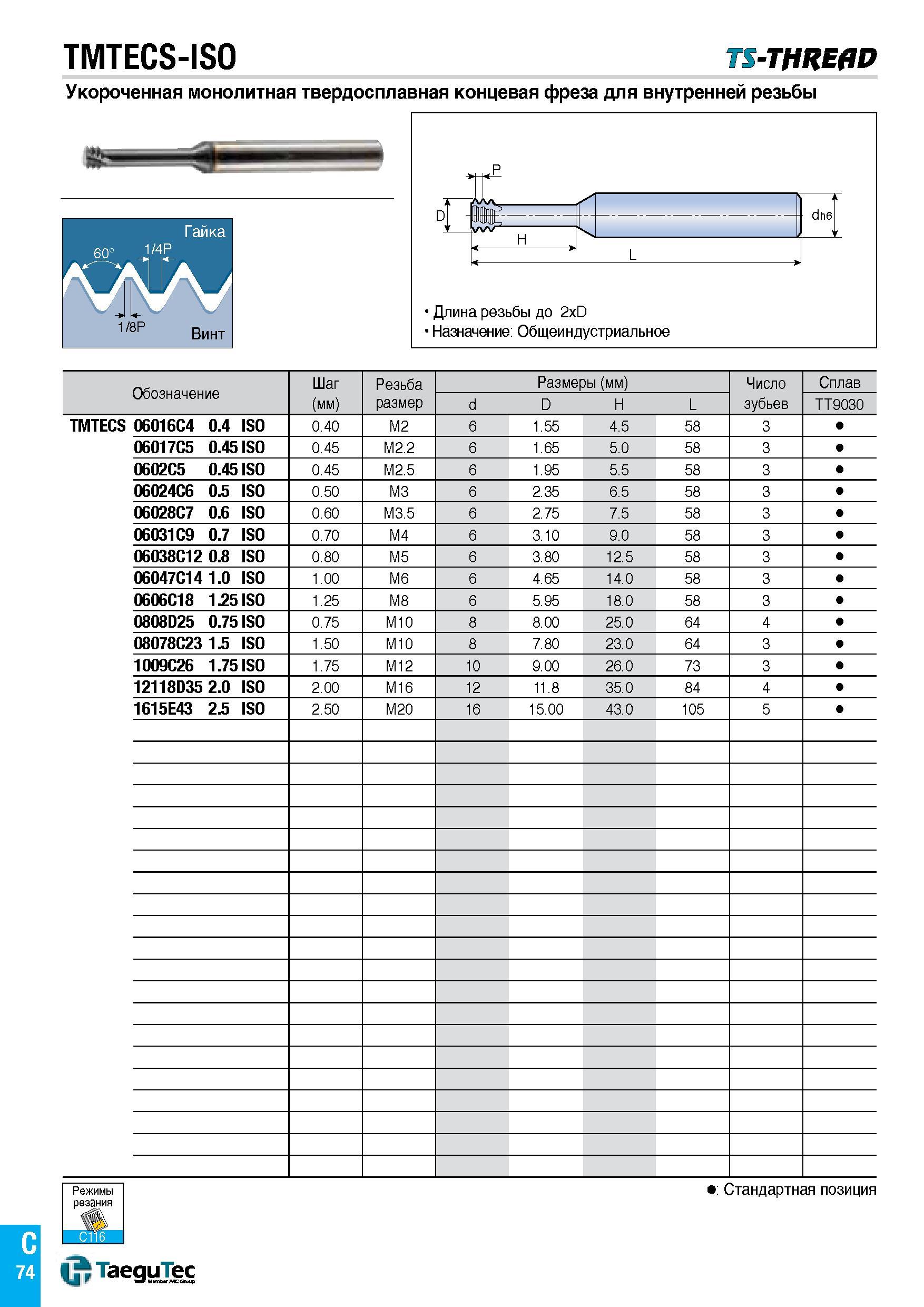

499 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.C74
Укороченная монолитная твердосплавная концевая фреза TMTECS-ISO TS-Thread для внутренней резьбы Длина резьбы до 2xD Назначение Общеиндустриальное Укороченная монолитная твердосплавная концевая фреза TMTECS-ISO TS-Thread для внутренней резьбы Длина резьбы до 2xD Назначение Общеиндустриальное Обозначение Шаг (мм) Резьба размер Размеры (мм) Число зубьев Сплав d D H L TT9030 TMTECS 06016C4 0.4 ISO 0.40 M2 6 1.55 4.5 58 3 06017C5 0.45 ISO 0.45 M2.2 6 1.65 5.0 58 3 0602C5 0.45 ISO 0.45 M2.5 6 1.95 5.5 58 3 06024C6 0.5 ISO 0.50 M3 6 2.35 6.5 58 3 06028C7 0.6 ISO 0.60 M3.5 6 2.75 7.5 58 3 06031C9 0.7 ISO 0.70 M4 6 3.10 9.0 58 3 06038C12 0.8 ISO 0.80 M5 6 3.80 12.5 58 3 06047C14 1.0 ISO 1.00 M6 6 4.65 14.0 58 3 0606C18 1.25 ISO 1.25 M8 6 5.95 18.0 58 3 0808D25 0.75 ISO 0.75 M10 8 8.00 25.0 64 4 08078C23 1.5 ISO 1.50 M10 8 7.80 23.0 64 3 1009C26 1.75 ISO 1.75 M12 10 9.00 26.0 73 3 12118D35 2.0 ISO 2.00 M16 12 11.8 35.0 84 4 1615E43 2.5 ISO 2.50 M20 16 15.00 43.0 105 5 Стандартная позиция U TaeguTec C 74
