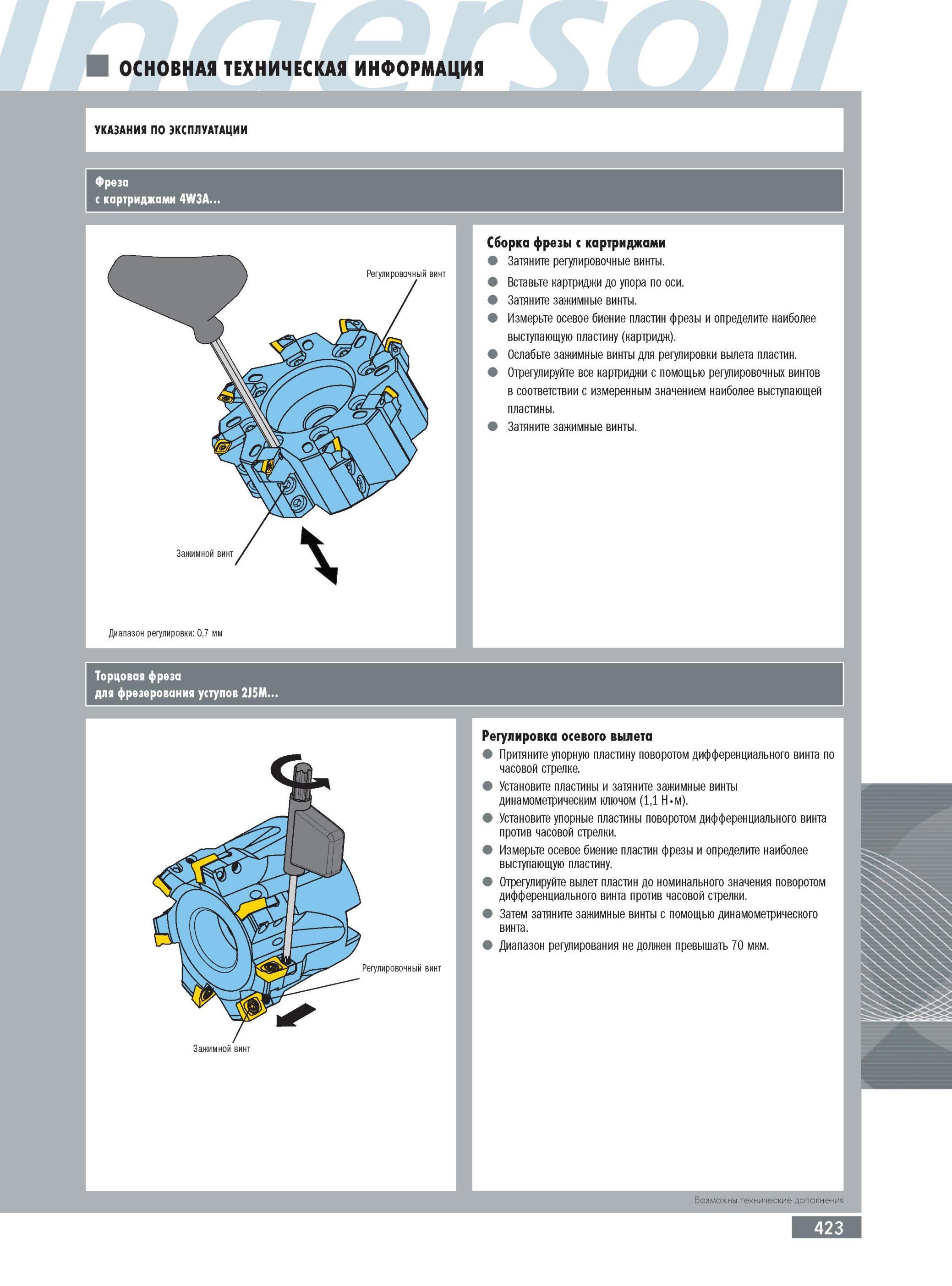

Указания по эксплуатации металлорежущего инструмента Ingersoll для фрезерной обработки Сборка торцевых фрез со сменными режущими пластинами Фреза с картриджами 4W3A Диапазон регулировки 0,7 мм Сборка фрезы с картриджами Затяните регулировочные винты. Вставьте картриджи до упора по оси. Затяните зажимные винты. Измерьте осевое биение пластин фрезы и определите наиболее выступающую пластину (картридж). Ослабьте зажимные винты для регулировки вылета пластин. Отрегулируйте все картриджи с помощью регулировочных винтов в соответствии с измеренным значением наиболее выступающей пластины. Затяните зажимные винты. Торцовая фреза для фрезерования уступов 2J5M Регулировка осевого вылета Притяните упорную пластину поворотом дифференциального винта по часовой стрелке. Установите пластины и затяните зажимные винты динамометрическим ключом (1,1 Нм). Установите упорные пластины поворотом дифференциального винта против часовой стрелки. Измерьте осевое биение пластин фрезы и определите наиболее выступающую пластину. Отрегулируйте вылет пластин до номинального значения поворотом дифференциального винта против часовой стрелки. Затем затяните зажимные винты с помощью динамометрического винта. Диапазон регулирования не должен превышать 70 мкм. Режущий инструмент Ingersoll Техническая информация Возможны технические дополнения 423 Регулировочный винт Зажимной винт УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
