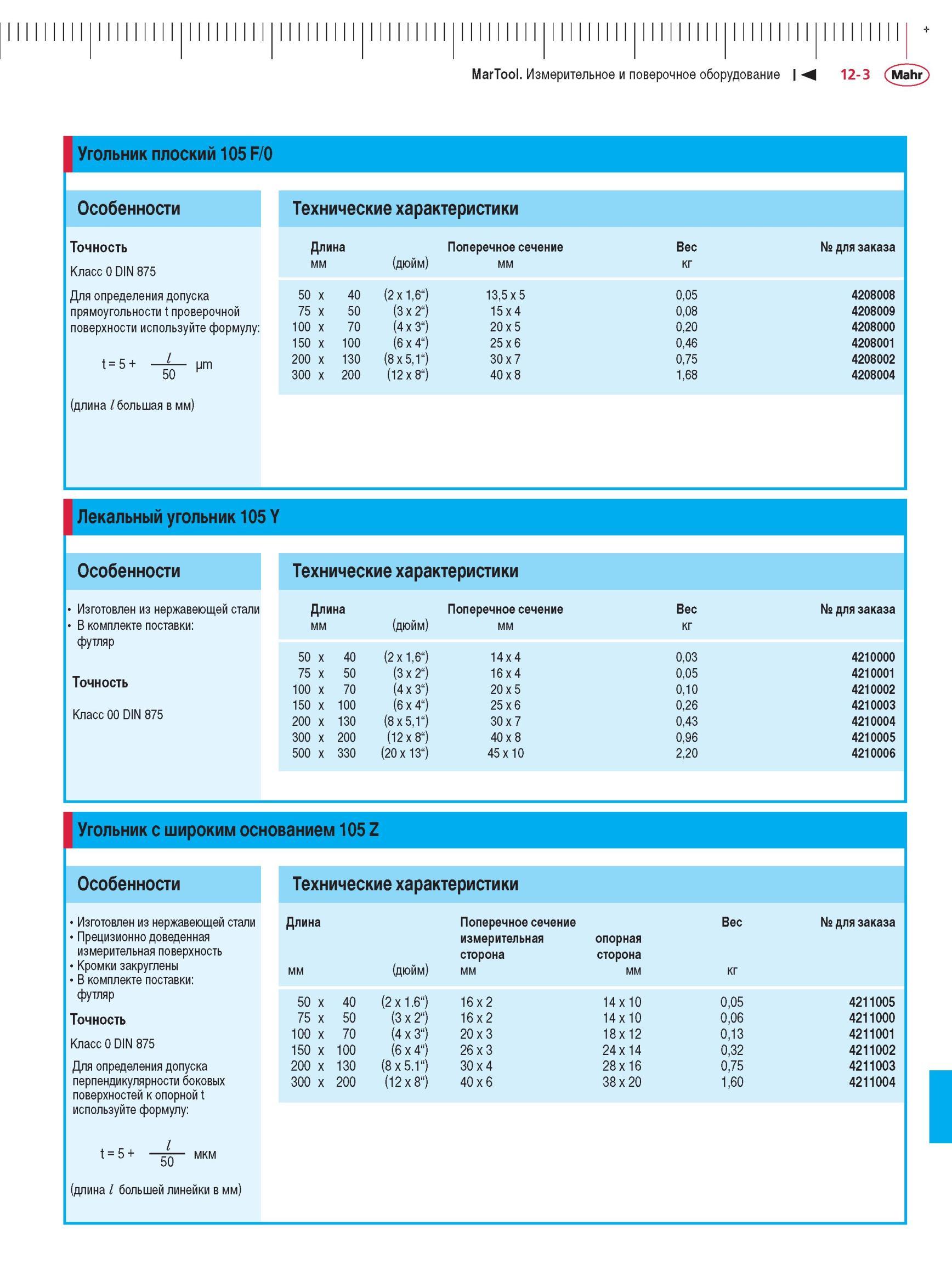

Угольник плоский 105 F/0 Точность Класс 0 DIN 875 Для определения допуска прямоугольности t проверочной поверхности используйте формулу t = 5 + µm l 50 (длина l большая в мм) Особенности Технические характеристики (дюйм) Поперечное сечение мм Вес кг № для заказа 50 x 40 (2 x 1,6“) 13,5 x 5 0,05 4208008 75 x 50 (3 x 2“) 15 x 4 0,08 4208009 100 x 70 (4 x 3“) 20 x 5 0,20 4208000 150 x 100 (6 x 4“) 25 x 6 0,46 4208001 200 x 130 (8 x 5,1“) 30 x 7 0,75 4208002 300 x 200 (12 x 8“) 40 x 8 1,68 4208004 Лекальный угольник 105 Y Особенности Изготовлен из нержавеющей стали В комплекте поставки футляр Точность Класс 00 DIN 875 Технические характеристики (дюйм) Поперечное сечение мм Вес кг № для заказа 50 x 40 (2 x 1,6“) 14 x 4 0,03 4210000 75 x 50 (3 x 2“) 16 x 4 0,05 4210001 100 x 70 (4 x 3“) 20 x 5 0,10 4210002 150 x 100 (6 x 4“) 25 x 6 0,26 4210003 200 x 130 (8 x 5,1“) 30 x 7 0,43 4210004 300 x 200 (12 x 8“) 40 x 8 0,96 4210005 500 x 330 (20 x 13“) 45 x 10 2,20 4210006 Угольник с широким основанием 105 Z Особенности Изготовлен из нержавеющей стали Прецизионно доведенная измерительная поверхность Кромки закруглены В комплекте поставки футляр Точность Класс 0 DIN 875 Для определения допуска перпендикулярности боковых поверхностей к опорной t используйте формулу Технические характеристики Длина мм (дюйм) Поперечное сечение измерительная сторона мм опорная сторона мм Вес кг № для заказа 50 x 40 (2 x 1.6“) 16 x 2 14 x 10 0,05 4211005 75 x 50 (3 x 2“) 16 x 2 14 x 10 0,06 4211000 100 x 70 (4 x 3“) 20 x 3 18 x 12 0,13 4211001 150 x 100 (6 x 4“) 26 x 3 24 x 14 0,32 4211002 200 x 130 (8 x 5.1“) 30 x 4 28 x 16 0,75 4211003 300 x 200 (12 x 8“) 40 x 6 38 x 20 1,60 4211004 t = 5 + l 50 мкм (длина l большей линейки в мм) MarTool. Измерительное и поверочное оборудование
