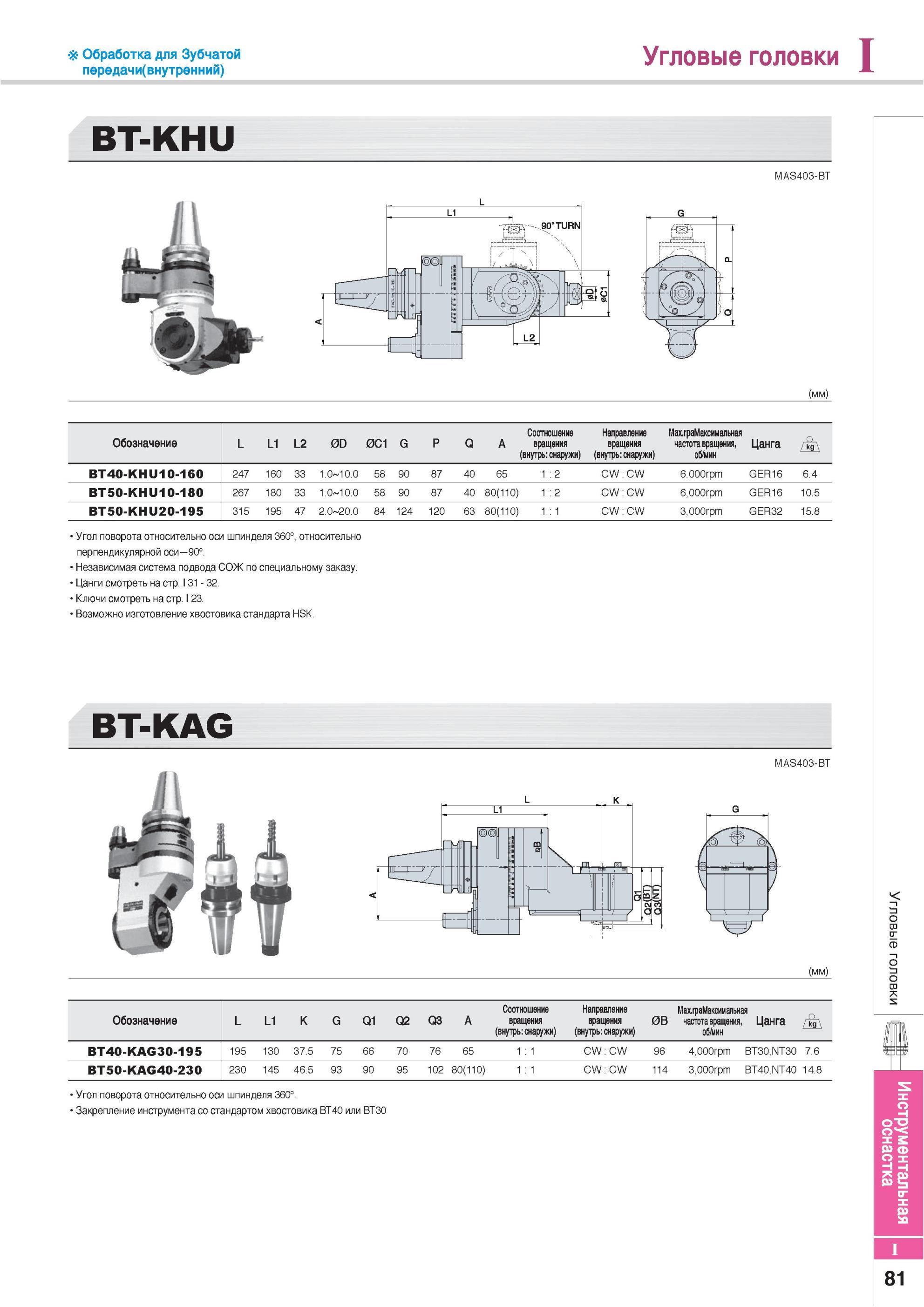

Угловые головки Инструментальная оснастка Korloy BT-KHU MAS403-BT Обозначение Обработка для Зубчатой передачи (внутренний) Соотношение вращения внутрь снар Каталог KORLOY 2013 Инструмент и оснастка Стр. I81 0871 Lab2u

Обновлено 2020-04-12 15:38:32

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system KORLOY \| Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

871 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I81
Угловые головки Инструментальная оснастка Korloy BT-KHU MAS403-BT Обозначение Обработка для Зубчатой передачи (внутренний) Соотношение вращения внутрь снар Угловые головки Инструментальная оснастка Korloy BT-KHU MAS403-BT Обозначение Обработка для Зубчатой передачи (внутренний) Соотношение вращения внутрь снаружи Направление вращения (внутрь снаружи) Максимальная частота вращения об/мин Цанга BT40-KHU10-160 247 160 33 1.0 10.0 58 90 87 40 65 1 2 CW CW 6.000rpm GER16 6.4 BT50-KHU10-180 267 180 33 1.0 10.0 58 90 87 40 80(110) 1 2 CW CW 6,000rpm GER16 10.5 BT50-KHU20-195 315 195 47 2.0 20.0 84 124 120 63 80(110) CW CW 3,000rpm GER32 15.8 Угол поворота относительно оси шпинделя 360° относительно перпендикулярной оси 90°. Независимая система подвода СОЖ по специальному заказу. Цанги смотреть на стр. 31 32. Ключи смотреть на стр. 23. Возможно изготовление хвостовика стандарта HSK. BT-KAG MAS403-BT Обозначение L L1 K G Q1 Q2 Q3 A Соотношение вращения (внутрь снаружи) Направление вращения (внутрь снаружи) 0B Мах раМаксимальная частота вращения Цанга об/мин BT40-KAG30-195 195 130 37.5 75 66 70 76 65 CW CW 96 4,000rpm BT30,NT30 7.6 BT50-KAG40-230 230 145 46.5 93 90 95 102 80(110) CW CW 114 3,000rpm BT40,NT40 14.8 Угол поворота относительно оси шпинделя 360°. Закрепление инструмента стандартом хвостовика BT4G или BT30 81 L L1 L2 0D 0C1 G P Q A
