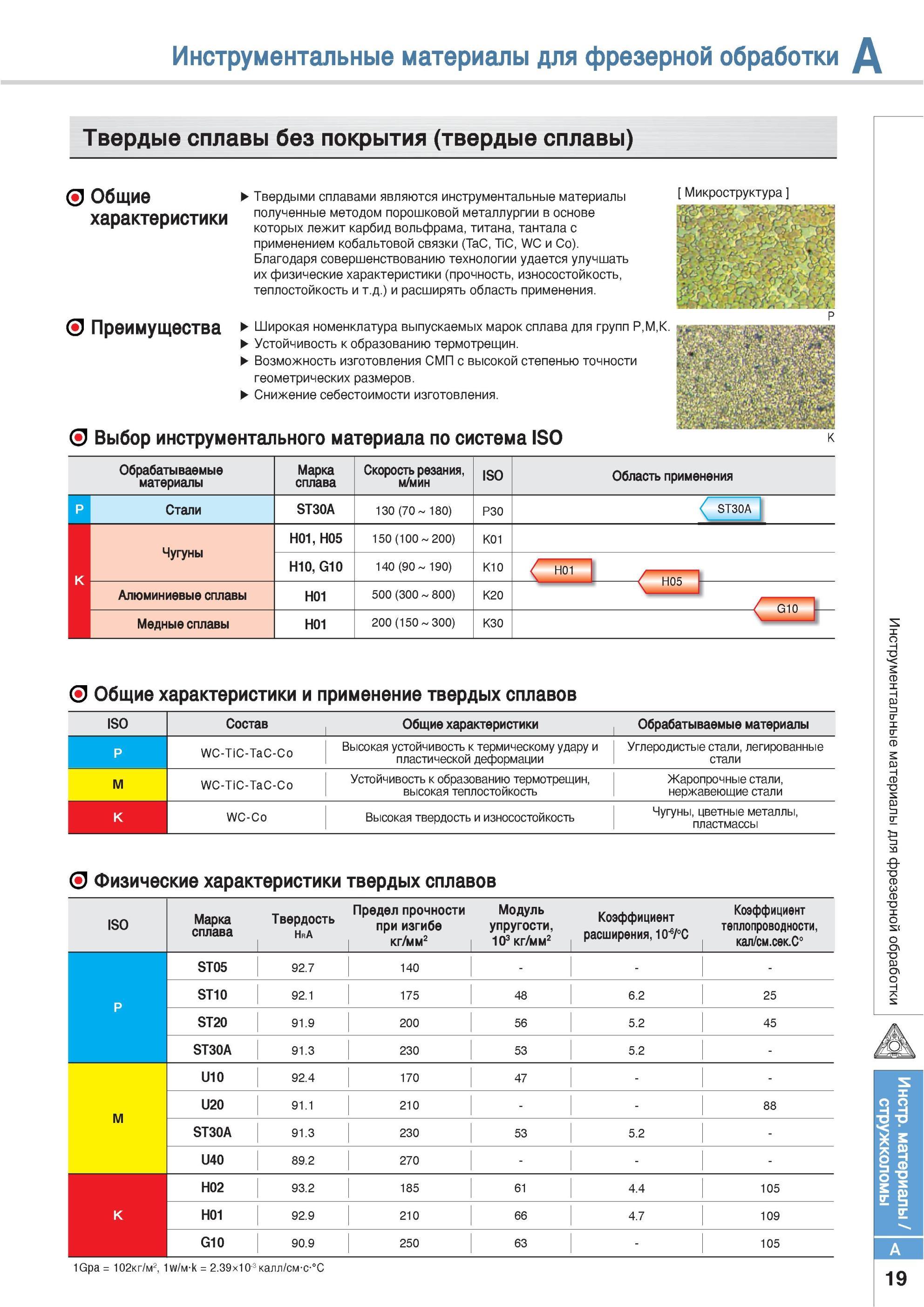

Твердыми сплавами являются инструментальные материалы полученные методом порошковой металлургии в основе которых лежит карбид вольфрама титана тантала с пр

Твердыми сплавами являются инструментальные материалы полученные методом порошковой металлургии в основе которых лежит карбид вольфрама титана тантала с применением кобальтовой связки (TaC TiC WC и Co). Благодаря совершенствованию технологии удается улучшать их физические характеристики (прочность износостойкость теплостойкость и т.д.) и расширять область применения. Преимущества Широкая номенклатура выпускаемых марок сплава для групп Р,М,К. Устойчивость к образованию термотрещин. Возможность изготовления СМП с высокой степенью точности геометрических размеров. Снижение себестоимости изготовления. Выбор инструментального материала по система ISO Микроструктура ] P Обрабатываемые материалы Марка сплава Скорость резания м/мин ISO Область применения Стали ST30A 130 (70 180) P30 ST30A Чугуны H01 H05 150 (100 200) K01 H10 G10 140 (90 190) K10 H01 ll05 Алюминиевые сплавы H01 500 (300 800) K20 G10 Медные сплавы H01 200 (150 300) K30 Общие характеристики и применение твердых сплавов ISO Состав Общие характеристики Обрабатываемые материалы p WC-TiC-TaC-Co Высокая устойчивость к термическому удару и пластической деформации Углеродистые стали легированные стали M WC-TiC-TaC-Co Устойчивость к образованию термотрещин высокая теплостойкость Жаропрочные стали нержавеющие стали K WC-Co Высокая твердость и износостойкость Чугуны цветные металлы пластмассы Физические характеристики твердых сплавов ISO Марка сплава Твердость HrA Предел прочности при изгибе кг/мм2 Модуль упругости 103 кг/мм2 Коэффициент расширения 10-6/°С Коэффициент теплопроводности кал/см.сек.С° ST05 92.7 140 ST10 92.1 175 48 6.2 25 ST20 91.9 200 56 5.2 45 ST30A 91.3 230 53 5.2 U10 92.4 170 47 M U20 91.1 210 88 ST30A 91.3 230 53 5.2 U40 89.2 270 H02 93.2 185 61 4.4 105 K H01 92.9 210 66 4.7 109 G10 90.9 250 63 105 1 'П ГС о -а о\ о СУ\ о 1Gpa = 102кг/м2 1w/M-k = 2.39х10-3 калл/см-с-°С 19 к (твердые сплавы) Инструментальные материалы для фрезерной обработки Твердые сплавы без покрытия Общие характеристики
