Твердые сплавы Korloy без покрытия для фрезерной обработки Характеристики Инструментальные материалы полученные методом порошковой металлургии в основ

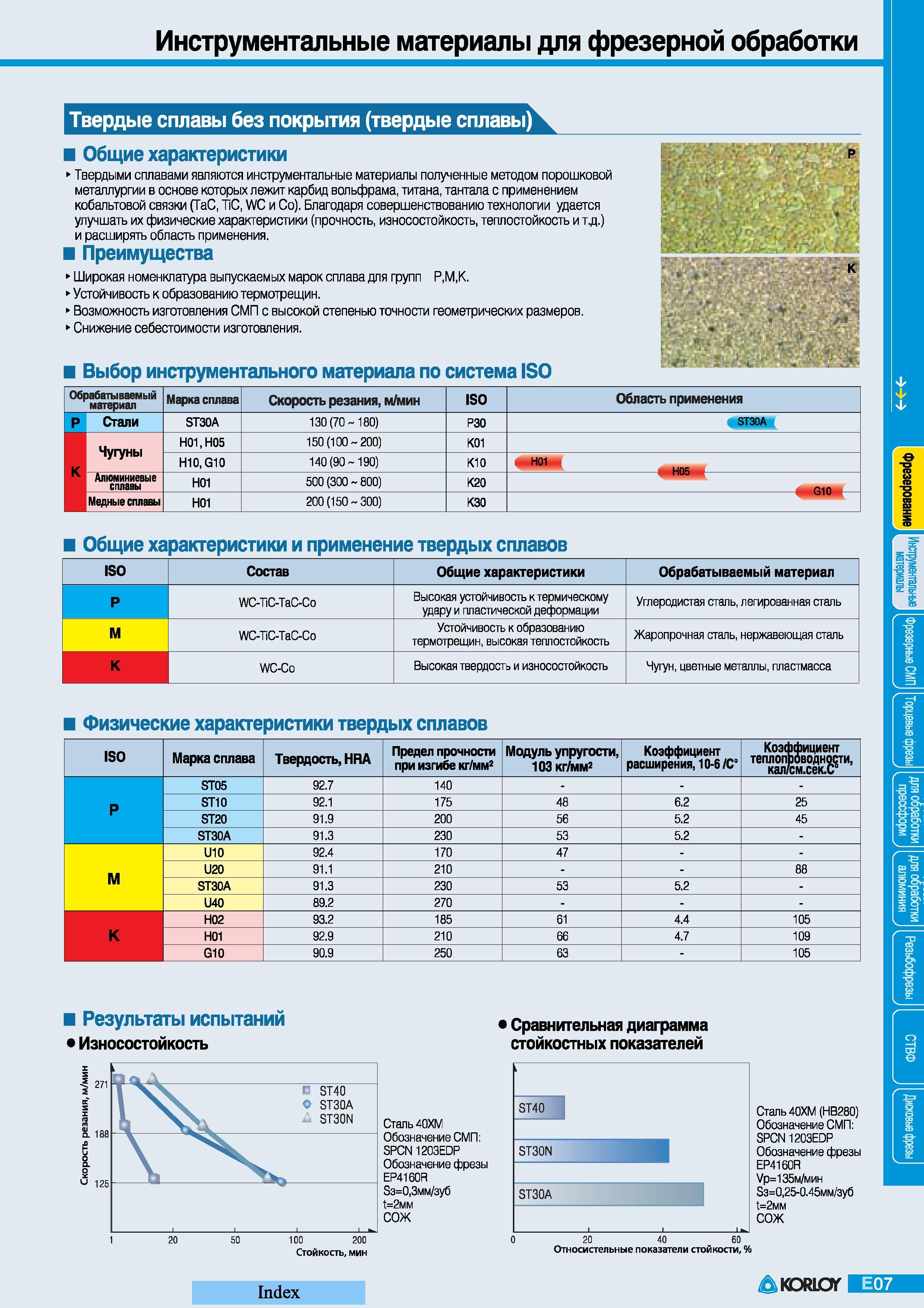

Твердые сплавы Korloy без покрытия для фрезерной обработки Характеристики Инструментальные материалы полученные методом порошковой металлургии в основе которых лежит карбид вольфрама титана тантала с применением кобальтовой связки (ТаС "ПС WC и Со). Благодаря совершенствованию технологии удается улучшать их физические характеристики (прочность износостойкость теплостойкость и т.д.) и расширять область применения. Преимущества Широкая номенклатура выпускаемых марок сплава для групп РМК. Устойчивость образованию термотрещин. Возможность изготовления СМП с высокой степенью точности геометрических размеров. Снижение себестоимости изготовления. Выбор инструментального материала по система ISO Р 1 %KgТ I jHt Х ЭЕ Обрабатываемый материал Марка сплава Скорость резания мин ISO Область применения Р Стали ST30A 130(70-180) РЗО ST30A Чугуны Н01.Н05 150(100 - 200) К01 К H10.G10 140(90-190) кю МН01 I Алюминиевые сплавы Н01 500 (300 800) К20 Медные сплавы Н01 200(150 - 300) КЗО ValU Общие характеристики и применение твердых сплавов ISO Состав Общие характеристики Обрабатываемый материал Р WC-TiC-TaC-Co Высокая устойчивость термическому удару и пластической деформации Углеродистая сталь легированная сталь WC-TiC-TaC-Co Устойчивость образованию термотрещин высокая теплостойкость Жаропрочная сталь нержавеющая сталь WC-Co Высокая твердость и износостойкость Чугун цветные металлы пластмасса Физические характеристики твердых сплавов ISO Марка сплава Твердость HRA Предел прочности при изгибе кг мм2 Модуль упругости 103 кг мм2 Коэффициент расширения 10-6 С Коэффициент теплоп юводности кал см.сек.С Р ST05 92.7 140 - ST10 92.1 175 48 6.2 25 ST20 91.9 200 56 5.2 45 ST30A 91.3 230 53 5.2 - U10 92.4 170 47 U20 91.1 210 88 ST30A 91.3 230 53 5.2 - U40 89.2 270 - Н02 93.2 185 61 4.4 105 Н01 92.9 210 66 4.7 109 G10 90.9 250 63 - 105 Результаты испытаний Износостойкость Сравнительная диаграмма стойкостных показателей Сталь 40ХМ Обозначение СМП SPCN 1203EDP Обозначение фрезы EP4160R 3з03мм/зуб t2MM СОЖ ST40 ST30N ST30A Сталь 40ХМ (НВ280) Обозначение СМП SPCN 1203EDP Обозначение фрезы EP4160R р135 м/мин Зз025-0.45мм/зуб t2MM СОЖ 100 200 Стойкость МИН 20 40 60 Относистельные показатели стойкости 2 Index МЭИот Е07 Инструментальные материалы Твердыми сплавами являются
