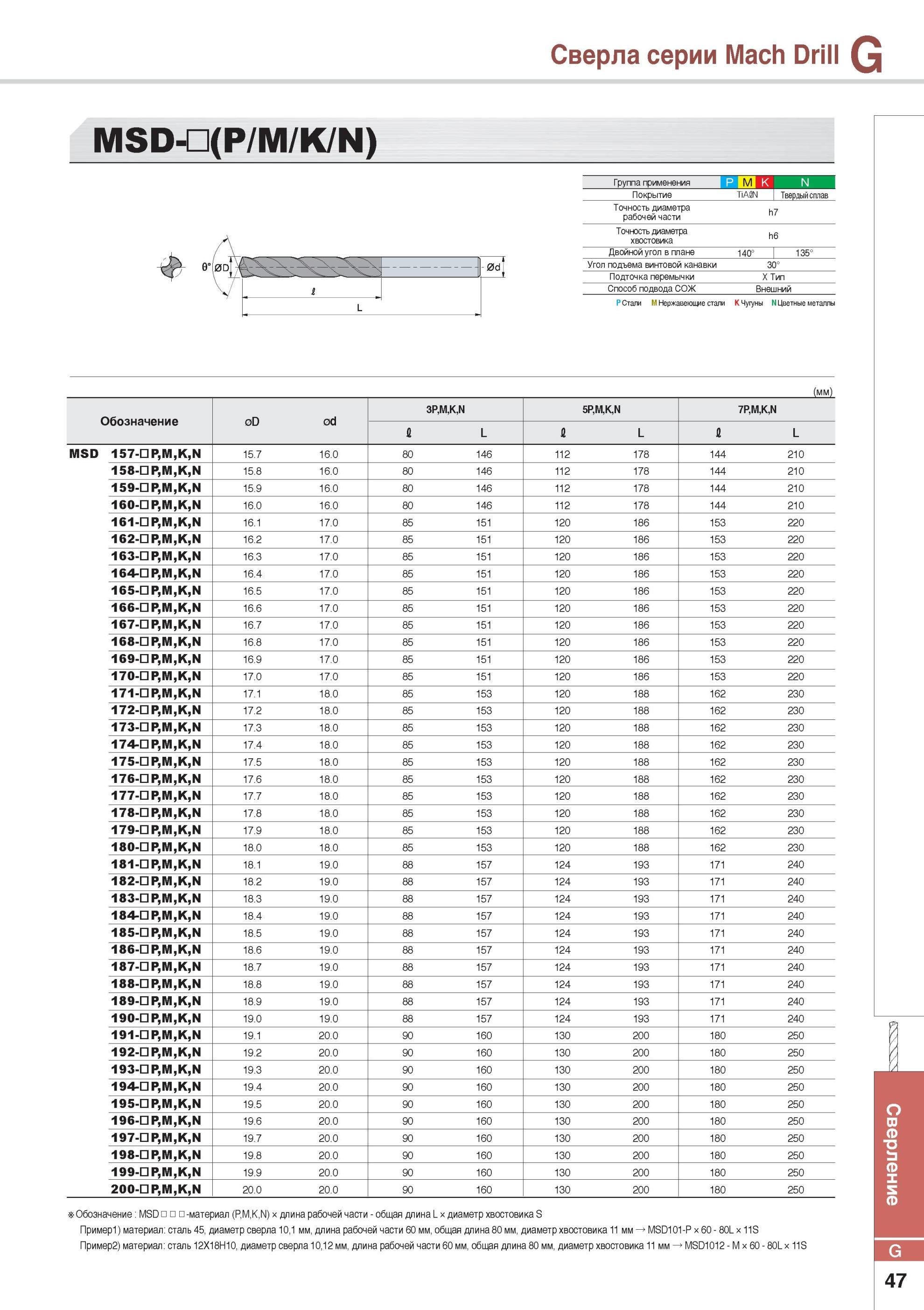

Твердосплавные сверла Korloy серии Mach Drill Осевой режущий инструмент южнокорейской компании Таблица обозначений и основных размерных параметров Сверла серии Mach Drill G Сверла Korloy твердосплавные монолитные по металлу MSD-D(P/M/K/N) 06 Группа применения S M K N Покрытие TiAfiN Твердый сплав Точность диаметра рабочей части h7 Точность диаметра хвостовика h6 Двойной угол в плане 140° 135° Угол подъема винтовой канавки 30° Подточка перемычки X Тип Способ подвода СОЖ Внешний P Стали M Нержавеющие стали K Чугуны N Цветные металлы (мм) Обозначение o о 3P,M,K,N 5P,M,K,N 7P,M,K,N fl L fl L fl L MSD 157-D P,M,K,N 15.7 16.0 80 146 112 178 144 210 158-П P,M,K,N 15.8 16.0 80 146 112 178 144 210 159-П P,M,K,N 15.9 16.0 80 146 112 178 144 210 160-D P,M,K,N 16.0 16.0 80 146 112 178 144 210 161-D P,M,K,N 16.1 17.0 85 151 120 186 153 220 162-D P,M,K,N 16.2 17.0 85 151 120 186 153 220 163-D P,M,K,N 16.3 17.0 85 151 120 186 153 220 164-П P,M,K,N 16.4 17.0 85 151 120 186 153 220 165-D P,M,K,N 16.5 17.0 85 151 120 186 153 220 166-D P,M,K,N 16.6 17.0 85 151 120 186 153 220 167-D P,M,K,N 16.7 17.0 85 151 120 186 153 220 168-D P,M,K,N 16.8 17.0 85 151 120 186 153 220 169-D P,M,K,N 16.9 17.0 85 151 120 186 153 220 170-D P,M,K,N 17.0 17.0 85 151 120 186 153 220 171-D P,M,K,N 17.1 18.0 85 153 120 188 162 230 172-D P,M,K,N 17.2 18.0 85 153 120 188 162 230 173-D P,M,K,N 17.3 18.0 85 153 120 188 162 230 174-П P,M,K,N 17.4 18.0 85 153 120 188 162 230 175-D P,M,K,N 17.5 18.0 85 153 120 188 162 230 176-D P,M,K,N 17.6 18.0 85 153 120 188 162 230 177-D P,M,K,N 17.7 18.0 85 153 120 188 162 230 178-D P,M,K,N 17.8 18.0 85 153 120 188 162 230 179-D P,M,K,N 17.9 18.0 85 153 120 188 162 230 180-D P,M,K,N 18.0 18.0 85 153 120 188 162 230 181-D P,M,K,N 18.1 19.0 88 157 124 193 171 240 182-D P,M,K,N 18.2 19.0 88 157 124 193 171 240 183-D P,M,K,N 18.3 19.0 88 157 124 193 171 240 184-П P,M,K,N 18.4 19.0 88 157 124 193 171 240 185-D P,M,K,N 18.5 19.0 88 157 124 193 171 240 186-D P,M,K,N 18.6 19.0 88 157 124 193 171 240 187-D P,M,K,N 18.7 19.0 88 157 124 193 171 240 188-D P,M,K,N 18.8 19.0 88 157 124 193 171 240 189-D P,M,K,N 18.9 19.0 88 157 124 193 171 240 190-D P,M,K,N 19.0 19.0 88 157 124 193 171 240 191-D P,M,K,N 19.1 20.0 90 160 130 200 180 250 192-D P,M,K,N 19.2 20.0 90 160 130 200 180 250 193-D P,M,K,N 19.3 20.0 90 160 130 200 180 250 194-П P,M,K,N 19.4 20.0 90 160 130 200 180 250 195-D P,M,K,N 19.5 20.0 90 160 130 200 180 250 196-D P,M,K,N 19.6 20.0 90 160 130 200 180 250 197-D P,M,K,N 19.7 20.0 90 160 130 200 180 250 198-D P,M,K,N 19.8 20.0 90 160 130 200 180 250 199-D P,M,K,N 19.9 20.0 90 160 130 200 180 250 200-D P,M,K,N 20.0 20.0 90 160 130 200 180 250 Обозначение MSDnnn-материал (P,M,K,N) х длина рабочей части - общая длина L х диаметр хвостовика S Пример1) материал: сталь 45, диаметр сверла 10,1 мм, длина рабочей части 60 мм, общая длина 80 мм, диаметр хвостовика 11 мм MSD101-P х 60 - 80L х 11S Пример2) материал: сталь 12Х18Н10, диаметр сверла 10,12 мм, длина рабочей части 60 мм, общая длина 80 мм, диаметр хвостовика 11 мм MSD1012 - M х 60 - 80L х 11S 47 G Сверление
