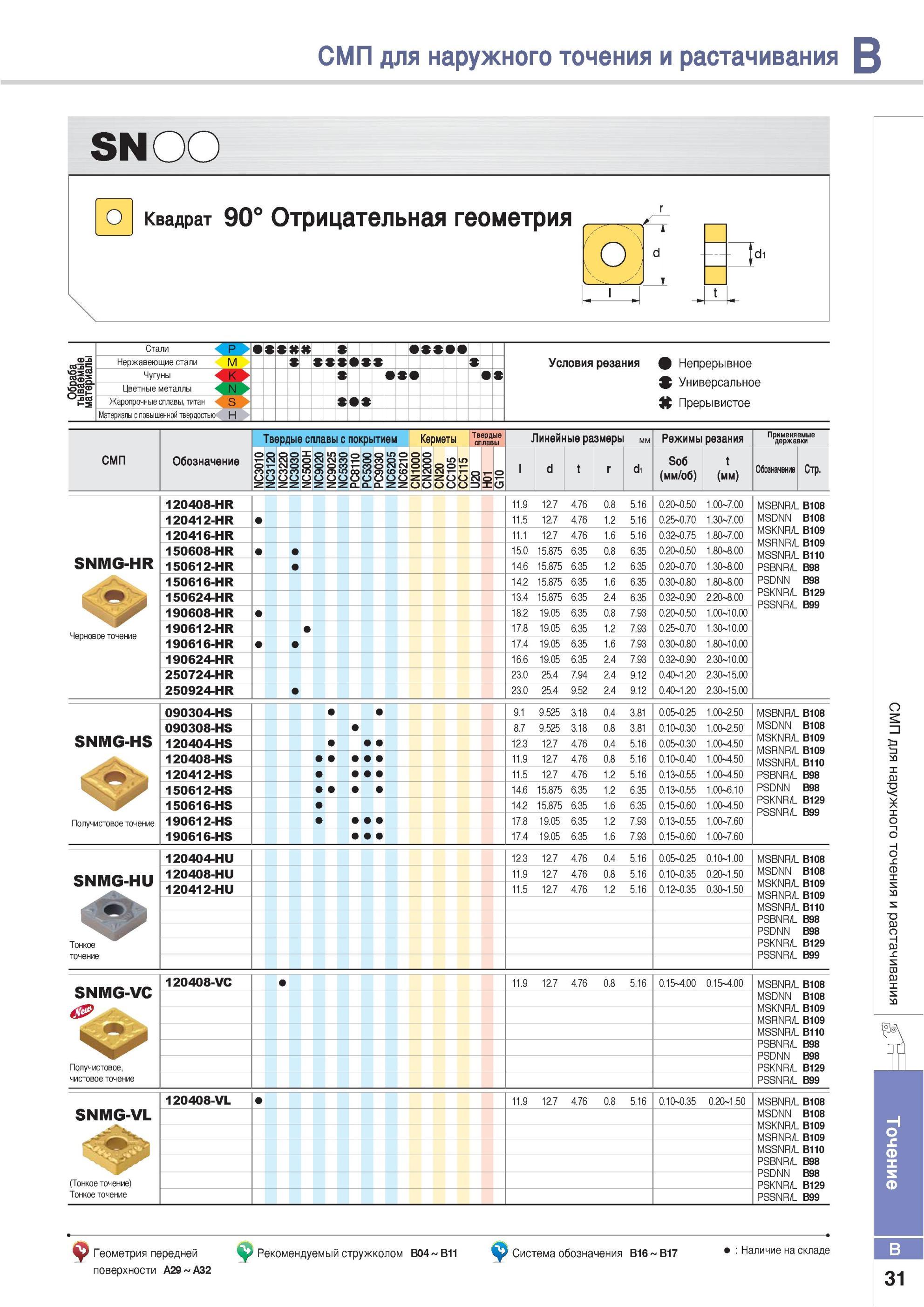

Твердосплавные пластины Korloy SNMG для наружной токарной обработки и растачивания Квадратная форма Угол при вершине 90 градусов Марки применяемых сплавов СМП для наружного точения и растачивания SN квадрат 90° Отрицательная геометрия Обрабатываемые материалы Стали р Нержавеющие стали M 9 Чугуны K 9 Цветные металлы N Жаропрочные сплавы титан S 9 Материалы с повышенной твердость о H Условия резания Непрерывное Универсальное К Прерывистое СМП SNMG-HR Черновое точение SNMG-HS Получистовое точение SNMG-HU SNMG-VC Получистовое чистовое точение SNMG-VL (Тонкое точение) Тонкое точение Обозначение Твердые сплавы с покрытием Керметы Твердые сплавы Линейные размеры мм Режимы резания 8 5 d t r d1 So6 (мм/об) t 120408-HR 11.9 12.7 4.76 0.8 5.16 0.20-0.50 1.00-7.00 120412-HR 11.5 12.7 4.76 1.2 5.16 0.25-0.70 1.30-7.00 120416-HR 11.1 12.7 4.76 1.6 5.16 0.32-0.75 1.80-7.00 150608-HR 15.0 15.875 6.35 0.8 6.35 0.20-0.50 1.80-8.00 150612-HR 14.6 15.875 6.35 1.2 6.35 0.20-0.70 1.30-8.00 150616-HR 14.2 15.875 6.35 1.6 6.35 0.30-0.80 1.80-8.00 150624-HR 13.4 15.875 6.35 2.4 6.35 0.32-0.90 2.20-8.00 190608-HR 18.2 19.05 6.35 0.8 7.93 0.20-0.50 1.00-10.00 190612-HR 17.8 19.05 6.35 1.2 7.93 0.25-0.70 1.30-10.00 190616-HR 17.4 19.05 6.35 1.6 7.93 0.30-0.80 1.80-10.00 190624-HR 16.6 19.05 6.35 2.4 7.93 0.32-0.90 2.30-10.00 250724-HR 23.0 25.4 7.94 2.4 9.12 0.40-1.20 2.30-15.00 250924-HR 23.0 25.4 9.52 2.4 9.12 0.40-1.20 2.30-15.00 090304-HS 9.1 9.525 3.18 0.4 3.81 0.05-0.25 1.00-2.50 090308-HS 8.7 9.525 3.18 0.8 3.81 0.10-0.30 1.00-2.50 120404-HS 12.3 12.7 4.76 0.4 5.16 0.05-0.30 1.00-4.50 120408-HS 11.9 12.7 4.76 0.8 5.16 0.10-0.40 1.00-4.50 120412-HS 11.5 12.7 4.76 1.2 5.16 0.13-0.55 1.00-4.50 150612-HS 14.6 15.875 6.35 1.2 6.35 0.13-0.55 1.00-6.10 150616-HS 14.2 15.875 6.35 1.6 6.35 0.15-0.60 1.00-4.50 190612-HS 17.8 19.05 6.35 1.2 7.93 0.13-0.55 1.00-7.60 190616-HS 17.4 19.05 6.35 1.6 7.93 0.15-0.60 1.00-7.60 120404-HU 12.3 12.7 4.76 0.4 5.16 0.05-0.25 0.10-1.00 120408-HU 11.9 12.7 4.76 0.8 5.16 0.10-0.35 0.20-1.50 120412-HU 11.5 12.7 4.76 1.2 5.16 0.12-0.35 0.30-1.50 120408-VC 11.9 12.7 4.76 0.8 5.16 0.15-4.00 0.15-4.00 120408-VL 11.9 12.7 4.76 0.8 5.16 0.10-0.35 0.20-1.50 Применяемые державки Обозначение Стр. MSBNR/L B108 MSDNN B108 MSKNR/L B109 MSRNR/L B109 MSSNR/L B110 PSBNR/L B98 PSDNN B98 PSKNR/L B129 PSSNR/L B99 MSBNR/L B108 MSDNN B108 MSKNR/L B109 MSRNR/L B109 MSSNR/L B110 PSBNR/L B98 PSDNN B98 PSKNR/L B129 PSSNR/L B99 MSBNR/L B108 MSDNN B108 MSKNR/L B109 MSRNR/L B109 MSSNR/L B110 PSBNR/L B98 PSDNN B98 PSKNR/L B129 PSSNR/L B99 MSBNR/L B108 MSDNN B108 MSKNR/L B109 MSRNR/L B109 MSSNR/L B110 PSBNR/L B98 PSDNN B98 PSKNR/L B129 PSSNR/L B99 MSBNR/L B108 MSDNN B108 MSKNR/L B109 MSRNR/L B109 MSSNR/L B110 PSBNR/L B98 PSDNN B98 PSKNR/L B129 PSSNR/L B99 0 =1 х тз 0 03 0 03 S оз 1 „У Геометрия передней поверхности Д29 Д32 Рекомендуемый стружколом B04 B11 Система обозначения B16 B17 Наличие на складе 31 B Тонкое точение NC3010 NC3120 NC3220 NC3030 NC500H NC9020 NC9025 NC5330 PC8110 PC5300 PC9030 NC6205 NC6210 CN20 CC105 CC115 U20 H01 G10
