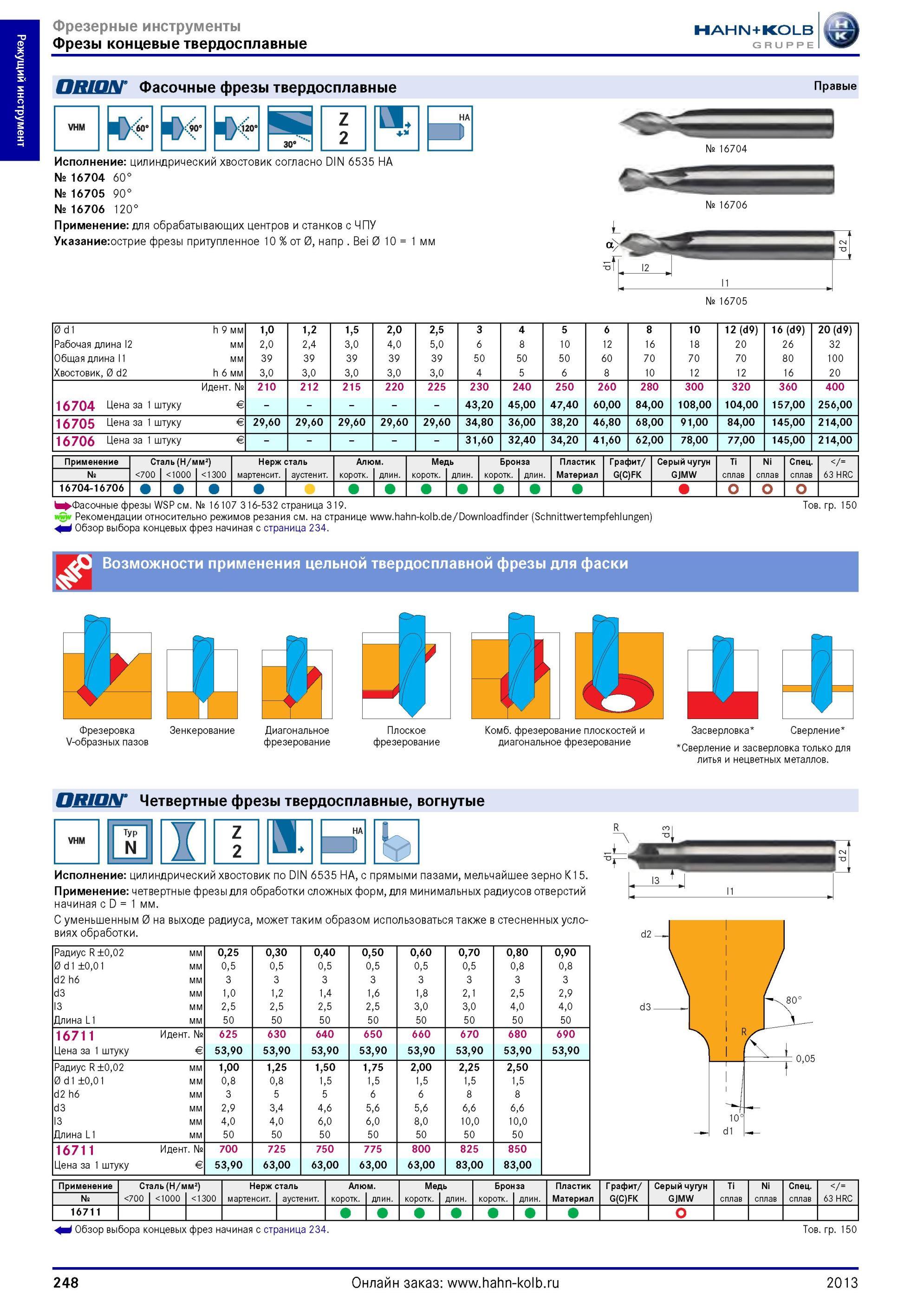

Твердосплавные фасочные концевые фрезы Hahn Kolb с гладким цилиндрическим хвостовиком согласно немецкого национального технического стандарта DIN 6535

Твердосплавные фасочные концевые фрезы Hahn Kolb с гладким цилиндрическим хвостовиком согласно немецкого национального технического стандарта DIN 6535

Твердосплавные фасочные концевые фрезы Hahn Kolb с гладким цилиндрическим хвостовиком согласно немецкого национального технического стандарта DIN 6535 HA Возможности применения цельной твердосплавной фрезы для фаски Фрезеровка Зенкерование Диагональное V-образных пазов фрезерование Плоское фрезерование Комб. фрезерование плоскостей и диагональное фрезерование Засверловка Сверление Сверление и засверловка только для литья и нецветных металлов. ORIOIM' Четвертные фрезы твердосплавные вогнутые Typ N Исполнение цилиндрический хвостовик по DIN 6535 HA, с прямыми пазами, мельчайшее зерно K15. Применение четвертные фрезы для обработки сложных форм, для минимальных радиусов отверстий начиная с D 1 мм. С уменьшенным 0 на выходе радиуса, может таким образом использоваться также в стесненных условиях обработки. Радиус R ±0,02 мм 0,25 0,30 0,40 0,50 0,60 0,70 0,80 0,90 0 d1 ±0,01 мм 0,5 0,5 0,5 0,5 0,5 0,5 0,8 0,8 d2 h6 мм 3 3 3 3 3 3 3 3 d3 мм 1,0 1,2 1,4 1,6 1,8 2,1 2,5 2,9 I3 мм 2,5 2,5 2,5 2,5 3,0 3,0 4,0 4,0 Длина L1 мм 50 50 50 50 50 50 50 50 16711 Идентификационный номер № 625 630 640 650 660 670 680 690 Цена за 1 штуку Евро € 53,90 53,90 53,90 53,90 53,90 53,90 53,90 53,90 Радиус R ±0,02 мм 1,00 1,25 1,50 1,75 2,00 2,25 2,50 0 d1 ±0,01 мм 0,8 0,8 1,5 1,5 1,5 1,5 1,5 d2 h6 мм 3 5 5 6 6 8 8 d3 мм 2,9 3,4 4,6 5,6 5,6 6,6 6,6 I3 мм 4,0 4,0 6,0 6,0 8,0 10,0 10,0 Длина L1 мм 50 50 50 50 50 50 50 16711 Идентификационный номер № 700 725 750 775 800 825 850 Цена за 1 штуку Евро € 53,90 63,00 63,00 63,00 63,00 83,00 83,00 Применение № Сталь (Н/мм2) 700 1000 1300 Нержавеющая сталь мартенситная аустенитная Алюминий Короткостружечный Длинностружечный Медь Короткостружечный Длинностружечный Бронза Короткостружечный Длинностружечный Пластик Материал Графит G(C)FK Серый чугун GJMW Ti сплав Ni сплав Специальный сплав 63 HRC 16711 i Обзор выбора концевых фрез начиная с страница 234. Товарная группа 150 HA 248 2013 Правые Z 2 Исполнение № 16704 60° № 16705 90° № 16706 120° Применение для обрабатывающих центров и станков с ЧПУ Указание:острие фрезы притупленное 10 от 0, напр Bei 0 10 1мм № 16705 HA 0 d1 Рабочая длина I2 Общая длина I1 Хвостовик Диаметр d2 h 9 мм h 6 мм 1,0 2,0 39 3,0 1,2 2,4 39 3,0 1,5 3.0 39 3.0 2,0 4.0 39 3.0 2,5 5.0 39 3.0 3 6 50 4 4 8 50 5 5 10 50 6 6 12 60 8 8 16 70 10 10 18 70 12 12 (d9) 20 70 12 16 (d9) 26 80 16 20 (d9) 32 100 20 Идентификационный номер № 210 212 215 220 225 230 240 250 260 280 300 320 360 400 16704 Цена за 1 штуку Евро € 43,20 45,00 47,40 60,00 84,00 108,00 104,00 157,00 256,00 16705 Цена за 1 штуку Евро € 29,60 29,60 29,60 29,60 29,60 34,80 36,00 38,20 46,80 68,00 91,00 84,00 145,00 214,00 16706 Цена за 1 штуку Евро € 31,60 32,40 34,20 41,60 62,00 78,00 77,00 145,00 214,00 Применение Сталь (Н/мм2) Нержавеющая сталь Алюминий Медь Бронза Пластик Графит Серый чугун Ti Ni Специальный № 700 1000 1300 мартенситная аустенитная Короткостружечный Длинностружечный Материал G(C)FK GJMW сплав 63 HRC 16704-16706 >Фасочные фрезы WSP см. № 16107 316-532 страница 319. Товарная группа 150 Рекомендации относительно режимов резания см. на странице /DownIoadfinder (SchnittwertempfehIungen) i Обзор выбора концевых фрез начиная с страница 234.
