Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.) |
|||||
|
11 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины Стр.11 ENG FRA |
|||||

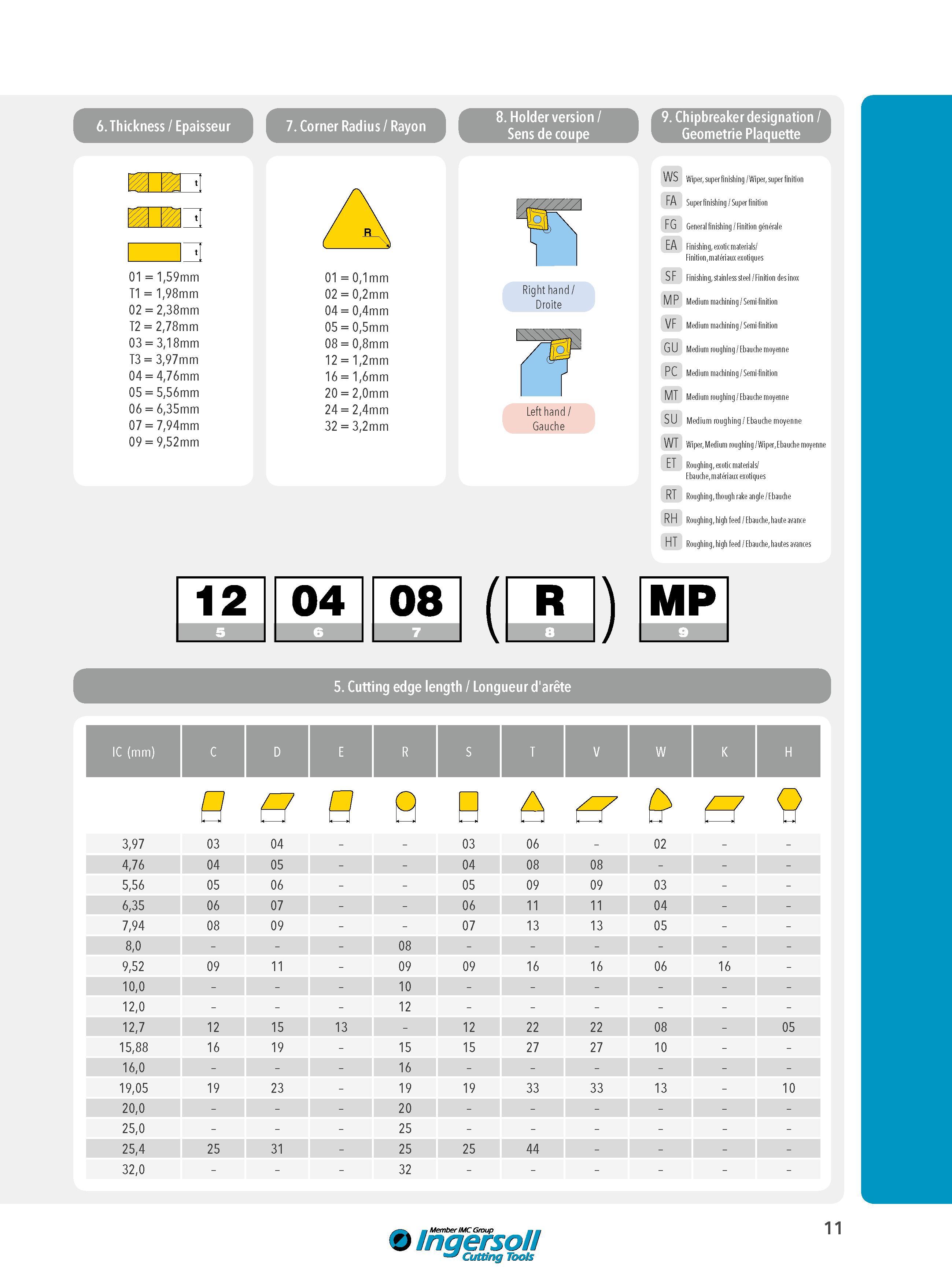

TURNING INSERT DESIGNATION SYSTEM / SYSTEME DE DESIGNATION ISO PLAQUETTES DE TOURAGE Thickness / Epaisseur Corner Radius / Rayon Holder version / Sens dTURNING INSERT DESIGNATION SYSTEM / SYSTEME DE DESIGNATION ISO PLAQUETTES DE TOURAGE Thickness / Epaisseur Corner Radius / Rayon Holder version / Sens de coupe 9. Chipbreaker designation / Geometrie Plaquette 01 = 1,59mm T1 = 1,98mm 02 = 2,38mm T2 = 2,78mm 03 = 3,18mm T3 = 3,97mm 04 = 4,76mm 05 = 5,56mm 06 = 6,35mm 07 = 7,94mm 09 = 9,52mm 01 = 0,1mm 02 = 0,2mm 04 = 0,4mm 05 = 0,5mm 08 = 0,8mm 12 = 1,2mm 16 = 1,6mm 20 = 2,0mm 24 = 2,4mm 32 = 3,2mm Right hand / Droite Left hand / Gauche 12 04 WS Wiper, super finishing / Wiper, super finition FA Super finishing / Super finition FG General finishing / Finition générale EA Finishing, exotic materials/ Finition, matériaux exotiques SF Finishing, stainless steel / Finition des inox MP Medium machining / Semi-finition VF Medium machining / Semi-finition GU Medium roughing / Ebauche moyenne PC Medium machining / Semi-finition MT Medium roughing / Ebauche moyenne SU Medium roughing / Ebauche moyenne WT Wiper, Medium roughing / Wiper, Ebauche moyenne ET Roughing, exotic materials/ Ebauche, matériaux exotiques RT Roughing, though rake angle / Ebauche RH Roughing, high feed / Ebauche, haute avance HT Roughing, high feed / Ebauche, hautes avances ip 5. Cutting edge length / Longueur d'arête IC (mm) C D E R S T V e7 3,97 03 04 03 06 - 02 4,76 04 05 04 08 08 - 5,56 05 06 05 09 09 03 6,35 06 07 06 11 11 04 7,94 08 09 07 13 13 05 8,0 - 08 9,52 09 11 - 09 09 16 16 06 16 - 10,0 - 10 12,0 - 12 12,7 12 15 13 - 12 22 22 08 - 05 15,88 16 19 - 15 15 27 27 10 16,0 - 16 19,05 19 23 - 19 19 33 33 13 - 10 20,0 - 20 25,0 - 25 25,4 25 31 - 25 25 44 32,0 - 32 Ingersoll Cutting Tools 11 |
|||||
