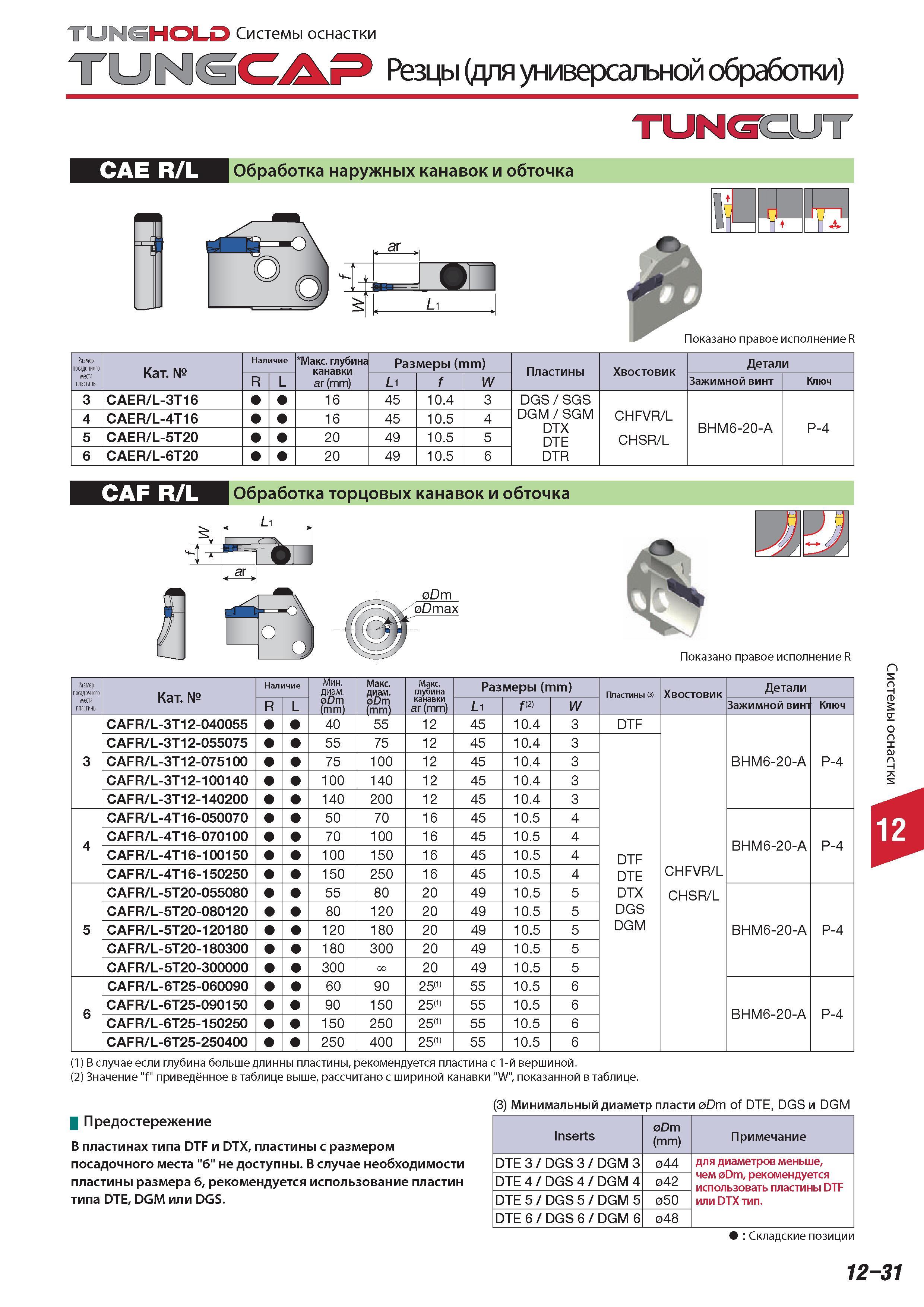

TUNGHOLD Системы оснастки Tungaloy UNGCAP Резцы для универсальной обработки TUNGCUT CAE R/L Обработка наружных канавок и обточка Размер посадочного места

TUNGHOLD Системы оснастки Tungaloy UNGCAP Резцы для универсальной обработки TUNGCUT CAE R/L Обработка наружных канавок и обточка Размер посадочного места пластины Категория Наличие Максимальная глубина канавки ar (mm) Размеры (mm) Пластины Хвостовик Детали R/L Li f W Зажимной винт Ключ 3 CAER L-3T16 16 45 10.4 3 DGS SGS DGM SGM DTX DTE DTR CHFVR/L CHSR/L BHM6-20-A P-4 4 CAER L-4T16 16 45 10.5 4 5 CAER L-5T20 20 49 10.5 5 6 CAER L-6T20 20 49 10.5 6 CAF R/L Обработка торцовых канавок и обточка L1 oDm Показано правое исполнение R Размер посадочного Категория Наличие Минимальный диаметр Максимальная диам. Максимальная глубина Размеры (mm) Пластины (3) Хвостовик Детали места пластины R/L Dm (mm) Dm (mm) ar (mm) Li f (2) W Зажимной винт Ключ CAFR L-3T12-040055 40 55 12 45 10.4 3 DTF CAFR L-3T12-055075 55 75 12 45 10.4 3 3 CAFR L-3T12-075100 75 100 12 45 10.4 3 BHM6-20-A P-4 CAFR L-3T12-100140 100 140 12 45 10.4 3 CAFR L-3T12-140200 140 200 12 45 10.4 3 CAFR L-4T16-050070 50 70 16 45 10.5 4 4 CAFR L-4T16-070100 70 100 16 45 10.5 4 BHM6-20-A P-4 CAFR L-4T16-100150 100 150 16 45 10.5 4 DTF CAFR L-4T16-150250 150 250 16 45 10.5 4 DTE CHFVR/L CAFR L-5T20-055080 55 80 20 49 10.5 5 DTX CHSR/L CAFR L-5T20-080120 80 120 20 49 10.5 5 DGS 5 CAFR L-5T20-120180 120 180 20 49 10.5 5 DGM BHM6-20-A P-4 CAFR L-5T20-180300 180 300 20 49 10.5 5 CAFR L-5T20-300000 300 Х 20 49 10.5 5 CAFR L-6T25-060090 60 90 25(1) 55 10.5 6 6 CAFR L-6T25-090150 90 150 25(1) 55 10.5 6 BHM6-20-A P-4 CAFR L-6T25-150250 150 250 25(1) 55 10.5 6 CAFR L-6T25-250400 250 400 25(1) 55 10.5 6 (1) В случае если глубина больше длинны пластины рекомендуется пластина с 1-й вершиной. (2) Значение "f" приведённое в таблице выше рассчитано с шириной канавки "W" показанной в таблице. (3) Минимальный диаметр пласти Dm of DTE DGS и DGM редостережение В пластинах типа DTF и DTX пластины с размером посадочного места "6" не доступны. В случае необходимости пластины размера 6 рекомендуется использование пластин типа DTE DGM или DGS. Inserts Dm (mm) Примечание DTE 3 DGS 3 DGM 3 044 для диаметров меньше чем oDm рекомендуется использовать пластины DTF или DTX тип. DTE 4 DGS 4 DGM 4 042 DTE 5 DGS 5 DGM 5 050 DTE 6 DGS 6 DGM 6 048 Складские позиции 12-31 Системы оснастки
