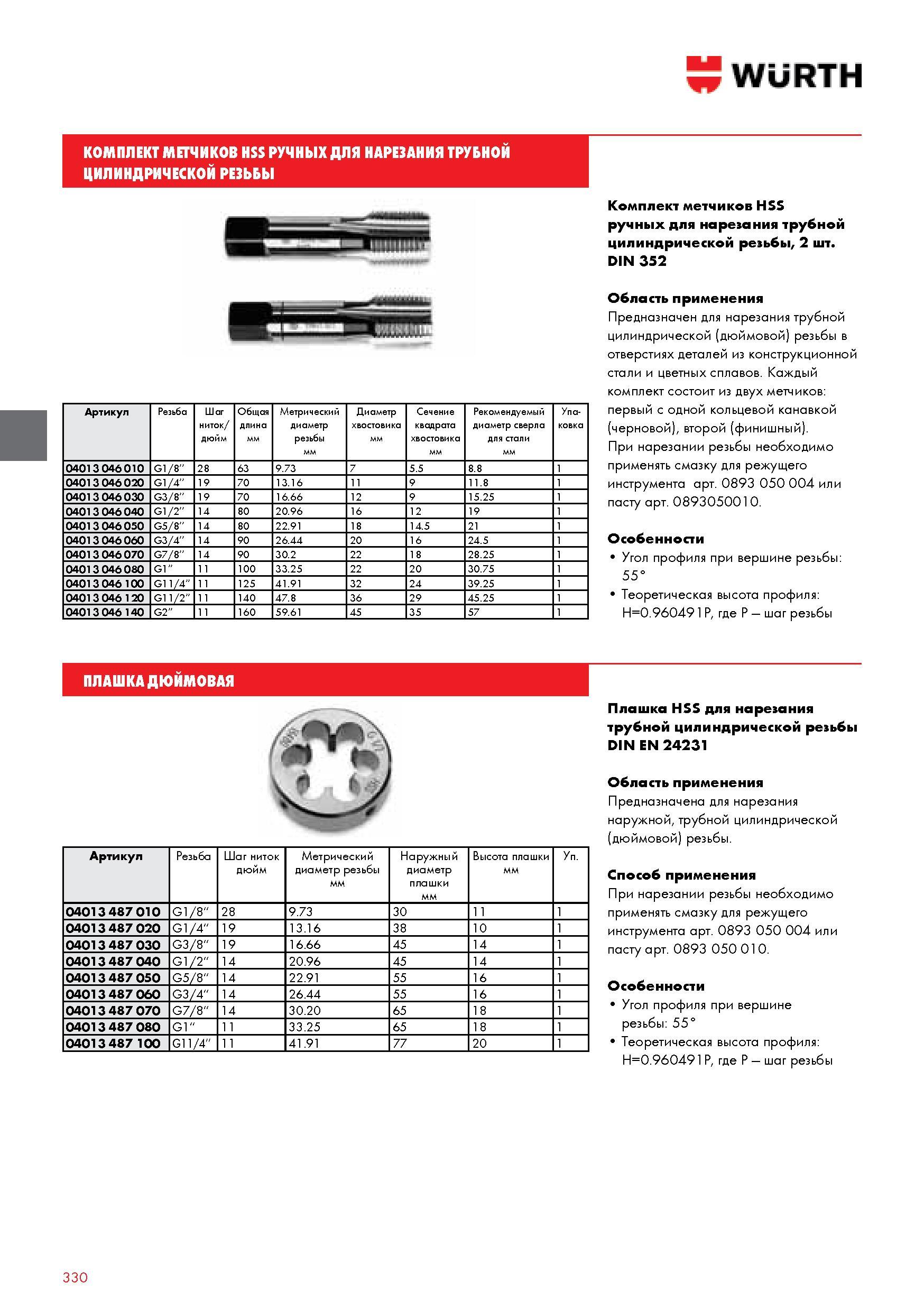

Трубные комплектные ручные метчики Wurth из быстрорежущей стали HSS для нарезания трубной цилиндрической резьбы Рекомендуемый диаметр сверла для стали

Трубные комплектные ручные метчики Wurth из быстрорежущей стали HSS для нарезания трубной цилиндрической резьбы Рекомендуемый диаметр сверла для стали

Трубные комплектные ручные метчики Wurth из быстрорежущей стали HSS для нарезания трубной цилиндрической резьбы Рекомендуемый диаметр сверла для стали _ Упаковка 04013 046 010 G1 8'' 28 63 9.73 7 5.5 8.8 1 04013 046 020 G1/4'' 19 70 13.16 11 9 11.8 1 04013 046 030 G3 8'' 19 70 16.66 12 9 15.25 1 04013 046 040 G1 2'' 14 80 20.96 16 12 19 1 04013 046 050 G5 8'' 14 80 22.91 18 14.5 21 1 04013 046 060 G3 4'' 14 90 26.44 20 16 24.5 1 04013 046 070 G7 8'' 14 90 30.2 22 18 28.25 1 04013 046 080 G1'' 11 100 33.25 22 20 30.75 1 04013 046 100 G11 4'' 11 125 41.91 32 24 39.25 1 04013 046 120 G11 2'' 11 140 47.8 36 29 45.25 1 04013 046 140 G2'' 11 160 59.61 45 35 57 1 Комплект метчиков HSS ручных для нарезания трубной цилиндрической резьбы 2 шт. DIN 352 Область применения Предназначен для нарезания трубной цилиндрической (дюймовой) резьбы в отверстиях деталей из конструкционной стали и цветных сплавов. Каждый комплект состоит из двух метчиков первый с одной кольцевой канавкой (черновой) второй (финишный). При нарезании резьбы необходимо применять смазку для режущего инструмента арт. 0893 050 004 или пасту арт. 0893050010. Особенности Угол профиля при вершине резьбы 55 Теоретическая высота профиля Н0.960491Р где Р шаг резьбы ПЛАШКА ДЮЙМОВАЯ Артикул Резьба Шаг ниток дюйм Метрический диаметр резьбы Наружный диаметр плашки Высота плашки Уп. 04013 487 010 G1 8'' 28 9.73 30 11 1 04013 487 020 G1/4'' 19 13.16 38 10 1 04013 487 030 G3 8'' 19 16.66 45 14 1 04013 487 040 G1 2'' 14 20.96 45 14 1 04013 487 050 G5 8'' 14 22.91 55 16 1 04013 487 060 G3 4'' 14 26.44 55 16 1 04013 487 070 G7 8'' 14 30.20 65 18 1 04013 487 080 G1'' 11 33.25 65 18 1 04013 487 100 G11 4'' 11 41.91 77 20 1 Плашка HSS для нарезания трубной цилиндрической резьбы DIN EN 24231 Область применения Предназначена для нарезания наружной трубной цилиндрической (дюймовой) резьбы. Способ применения При нарезании резьбы необходимо применять смазку для режущего инструмента арт. 0893 050 004 или пасту арт. 0893 050 010. Особенности Угол профиля при вершине резьбы 55 Теоретическая высота профиля Н0.960491Р где Р шаг резьбы 330 КОМПЛЕКТ МЕТЧИКОВ РУЧНЫХ ДЛЯ НАРЕЗАНИЯ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ Артикул Шаг ниток дюйм Общая длина Метрический диаметр резьбы Диаметр хвостовика Сечение квадрата хвостовика
