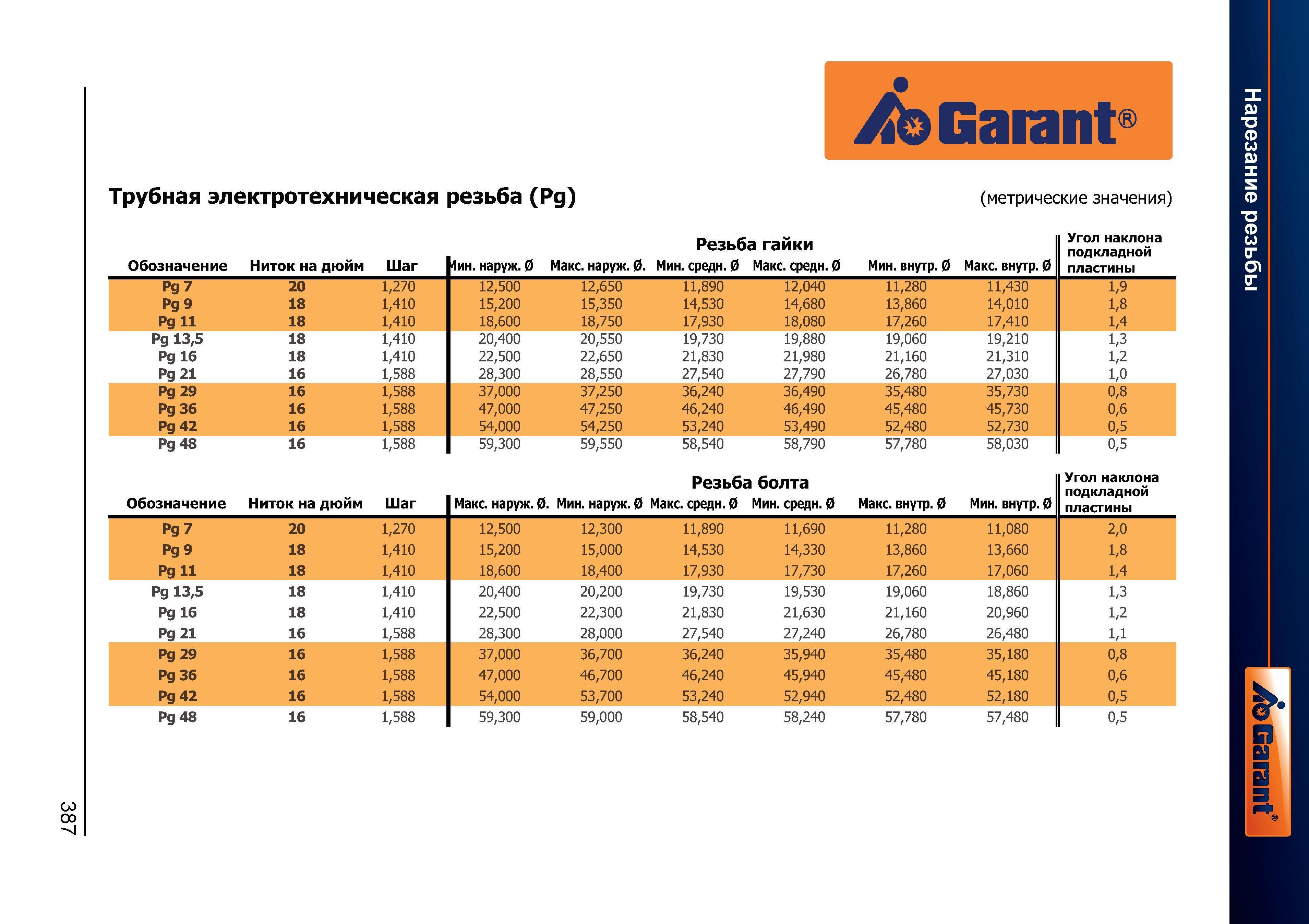

Трубная электротехническая резьба (Pg) (метрические значения) Обозначение Ниток на дюйм Шаг 1ин наруж 0 Макс наруж 0 Резьба гайки Мин сред

Трубная электротехническая резьба (Pg) (метрические значения) Обозначение Ниток на дюйм Шаг 1ин.наруж. 0 Макс. наруж. 0. Резьба гайки Мин. средн. 0 Макс. средн. 0 Мин. внутр. 0 Макс. внутр. 0 Угол наклона подкладной пластины Rg 20 1,270 12,500 12,650 11,890 12,040 11,280 11,430 1,9 Pg 9 18 1,410 15,200 15,350 14,530 14,680 13,860 14,010 1,8 Pg 11 18 1,410 18,600 18,750 17,930 18,080 17,260 17,410 1,4 Pg 13,5 18 1,410 20,400 20,550 19,730 19,880 19,060 19,210 1,3 Pg 16 18 1,410 22,500 22,650 21,830 21,980 21,160 21,310 1,2 Pg 21 16 1,588 28,300 28,550 27,540 27,790 26,780 27,030 1,0 Pg 29 16 1,588 37,000 37,250 36,240 36,490 35,480 35,730 0,8 Pg 36 16 1,588 47,000 47,250 46,240 46,490 45,480 45,730 0,6 Pg 42 16 1,588 54,000 54,250 53,240 53,490 52,480 52,730 0,5 Pg 48 16 1,588 59,300 59,550 58,540 58,790 57,780 58,030 0,5 Обозначение Ниток на дюйм Шаг Резьба болта Макс. наруж. 0. Мин. наруж. 0 Макс. средн. 0 Мин. средн. 0 Макс. внутр. 0 Мин. внутр. 0 Угол наклона подкладной пластины Pg 20 1,270 12,500 12,300 11,890 11,690 11,280 11,080 2,0 Pg 9 18 1,410 15,200 15,000 14,530 14,330 13,860 13,660 1,8 Pg 11 18 1,410 18,600 18,400 17,930 17,730 17,260 17,060 1,4 Pg 13,5 18 1,410 20,400 20,200 19,730 19,530 19,060 18,860 1,3 Pg 16 18 1,410 22,500 22,300 21,830 21,630 21,160 20,960 1,2 Pg 21 16 588 28ДХ 28ДЮ0 27,540 27,240 26 780 26,480 1,1 Pg 29 16 1,588 37,000 36,700 36,240 35,940 35,480 35,180 0,8 Pg 36 16 1,588 47,000 46,700 46,240 45,940 45,480 45,180 0,6 Pg 42 16 1,588 54,000 53,700 53,240 52,940 52,480 52,180 0,5 Pg 48 16 1,588 59,300 59,000 58,540 58,240 57,780 57,480 0,5 М Нарезание резьбы
