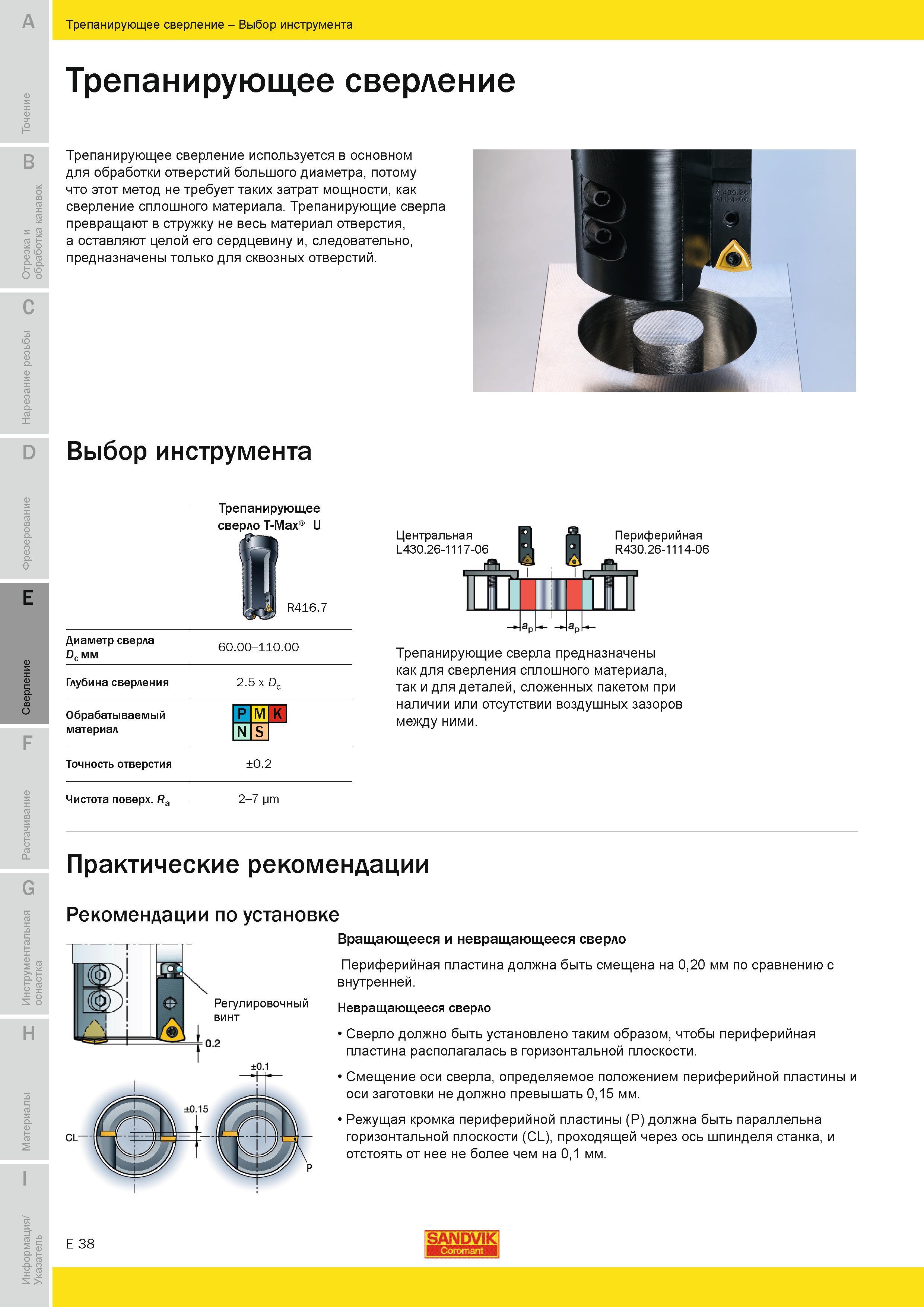

Трепанирующее сверление используется в основном для обработки отверстий большого диаметра Данный технологический метод металлообработки не требует больших затрат мощности как сверление сплошного материала Трепанирующие сверла превращают в стружку не весь материал отверстия а оставляют целой его сердцевину и следовательно предназначены только для сквозных отверстий. Выбор инструмента Треп свер ани ло T рующее -Max U R416.7 Диаметр сверла Dc мм 60.00-110.00 Глубина сверления 2.5 x Dc Обрабатываемый материал P M K N S Точность отверстия 0.2 Чистота поверх. Ra 2-7 im Центральная L430.26-1117-06 6 В Тг Периферийная R430.26-1114-06 jBl Трепанирующие сверла предназначены как для сверления сплошного материала так и для деталей сложенных пакетом при наличии или отсутствии воздушных зазоров между ними. Практические рекомендации Рекомендации по установке W)1 j 74 Регулировочный винт Вращающееся и невращающееся сверло Периферийная пластина должна быть смещена на 020 мм по сравнению с внутренней. Невращающееся сверло Сверло должно быть установлено таким образом чтобы периферийная пластина располагалась в горизонтальной плоскости. Смещение оси сверла определяемое положением периферийной пластины и оси заготовки не должно превышать 015 мм. Режущая кромка периферийной пластины (Р) должна быть параллельна горизонтальной плоскости (CL) проходящей через ось шпинделя станка и отстоять от нее не более чем на 01 мм. E 38 SANDVIK Трепанирующее сверление Выбор инструмента Трепанирующее сверление потому что этот
