Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system СКИФ-М (SKIF-M) | Каталог СКИФ-М 2015 Фрезерный и сверлильный инструмент (Всего 484 стр.) |
|||||
|

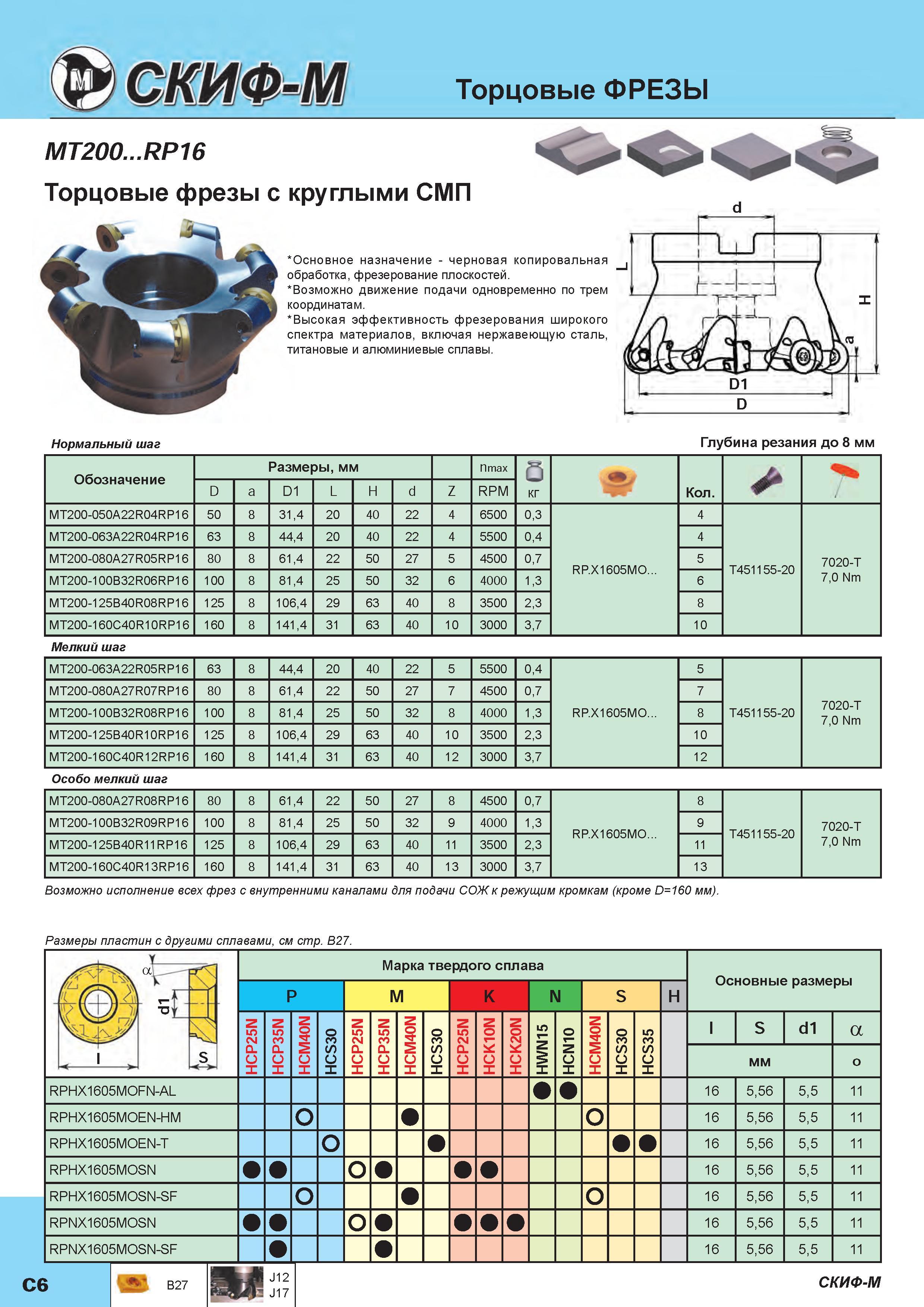

78 Каталог СКИФ-М 2015 Металлорежущий фрезерный и сверлильный инструмент для станков Стр.C6 |
|||||
Торцовые фрезы Скиф-М с круглыми СМП Основное назначение черновая копировальная обработка фрезерование плоскостей Возможно движение подачи одноТорцовые фрезы Скиф-М с круглыми СМП Основное назначение черновая копировальная обработка фрезерование плоскостей. Возможно движение подачи одновременно по трем координатам. Высокая эффективность фрезерования широкого спектра материалов включая нержавеющую сталь титановые и алюминиевые сплавы. Нормальный шаг Глубина резания до 8 мм Обозначение Размеры мм nmax 2 кг Количество D a D1 L H d Z RPM MT200-050A22R04RP16 50 8 314 20 40 22 4 6500 03 RP.X1605MO 4 T451155-20 7020-T 70 Nm MT200-063A22R04RP16 63 8 444 20 40 22 4 5500 04 4 MT200-080A27R05RP16 80 8 614 22 50 27 5 4500 07 5 MT200-100B32R06RP16 100 8 814 25 50 32 6 4000 13 6 MT200-125B40R08RP16 125 8 1064 29 63 40 8 3500 23 8 MT200-160C40R10RP16 160 8 1414 31 63 40 10 3000 37 10 Мелкий шаг MT200-063A22R05RP16 63 8 444 20 40 22 5 5500 04 RP.X1605MO 5 T451155-20 7020-T 70 Nm MT200-080A27R07RP16 80 8 614 22 50 27 7 4500 07 7 MT200-100B32R08RP16 100 8 814 25 50 32 8 4000 13 8 MT200-125B40R10RP16 125 8 1064 29 63 40 10 3500 23 10 MT200-160C40R12RP16 160 8 1414 31 63 40 12 3000 37 12 Особо мелкий шаг MT200-080A27R08RP16 80 8 614 22 50 27 8 4500 07 RP.X1605MO 8 T451155-20 7020-T 70 Nm MT200-100B32R09RP16 100 8 814 25 50 32 9 4000 13 9 MT200-125B40R11RP16 125 8 1064 29 63 40 11 3500 23 11 MT200-160C40R13RP16 160 8 1414 31 63 40 13 3000 37 13 Возможно исполнение всех фрез с внутренними каналами для подачи СОЖ к режущим кромкам (кроме D160 мм). Размеры пластин с другими сплавами см стр. B27. ". Марка твердого сплава Основные размеры HU О A P M N S H w nJ L7. K u s S HCP25N HCP35N N О 2 О HCS30 HCP25N HCP35N N X HCS30 HCP25N HCK10N HCK20N HWN15 HCN10 N HCS30 HCS35 I S d1 а I мм о 1 RPHX1605MOFN-AL 16 556 55 11 RPHX1605MOEN-HM 16 556 55 11 RPHX1605MOEN-T О 16 556 55 11 RPHX1605MOSN О 16 556 55 11 RPHX1605MOSN-SF 16 556 55 11 RPNX1605MOSN о 16 556 55 11 RPNX16Q5MOSN-SF 16 556 55 11 k B27 m J12 J17 СКИФ-М C6 d Торцовые ФРЕЗЫ MT200...RP16 |
|||||
