Торцовые ФРЕЗЫ Скиф-М MT290 AD -IK Square shoulder facemills with internal coolant supply Торцовые фрезы 90° с внутренним подводом СОЖ MT 290 AD10-IK Po

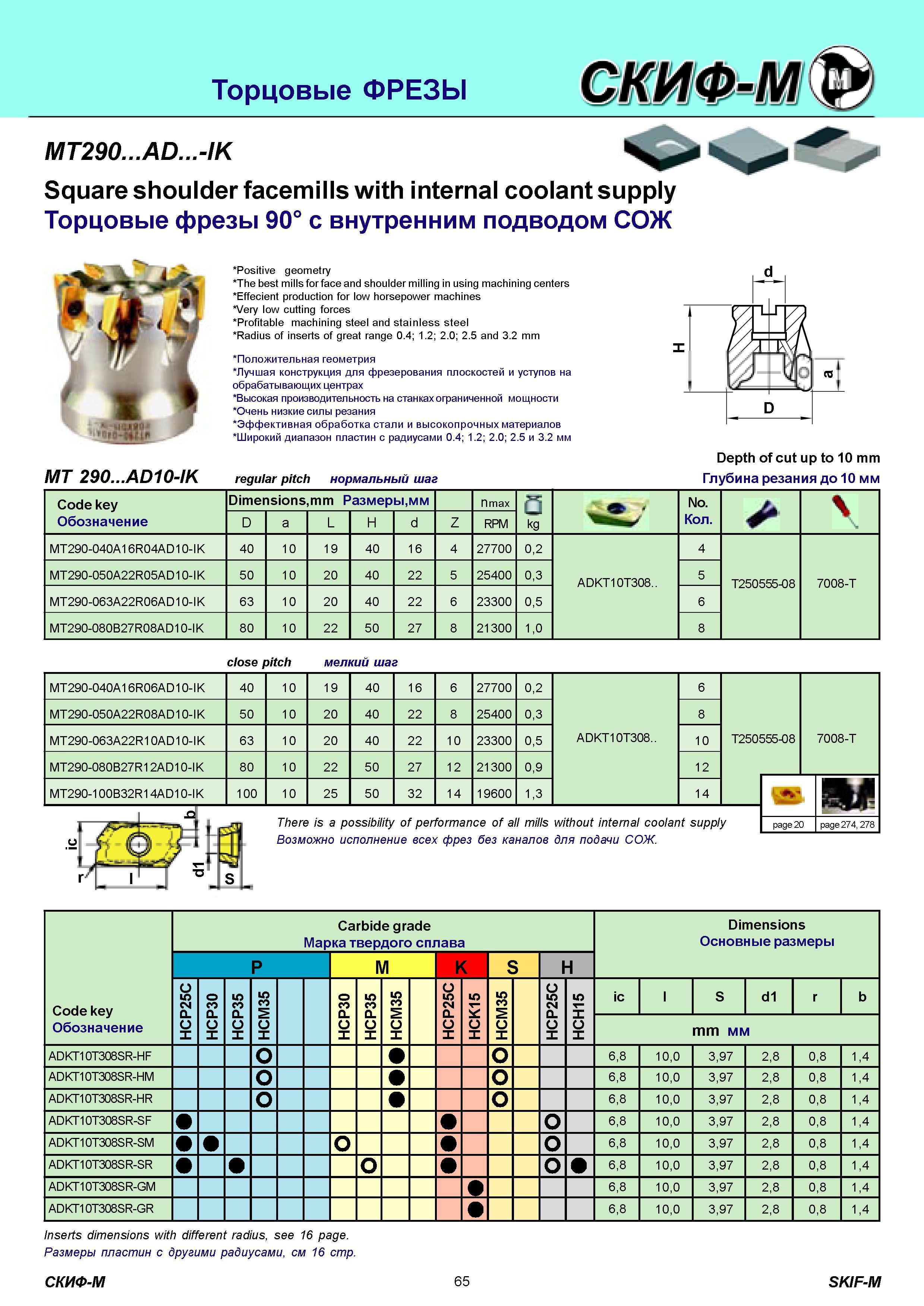

Торцовые ФРЕЗЫ Скиф-М MT290 AD -IK Square shoulder facemills with internal coolant supply Торцовые фрезы 90° с внутренним подводом СОЖ MT 290 AD10-IK Positive geometry The best mills for face and shoulder milling in using machining centers Effecient production for low horsepower machines Very low cutting forces Profitable machining steel and stainless steel Radius of inserts of great range 0.4 1.2 2.0 2.5 and 3.2 mm Положительная геометрия Лучшая конструкция для фрезерования плоскостей и уступов на обрабатывающих центрах Высокая производительность на станках ограниченной мощности Очень низкие силы резания Эффективная обработка стали и высокопрочных материалов Широкий диапазон пластин с радиусами 0.4 1.2 2.0 2.5 и 3.2 мм regular pitch нормальный шаг Depth of cut up to 10 mm Глубина резания до 10 мм Code key Обозначение Dimensions,mm Размеры,мм nmax kg No. Количество D a L H d Z RPM MT290-040A16R04AD10-IK 40 10 19 40 16 4 27700 0,2 4 MT290-050A22R05AD10-IK 50 10 20 40 22 5 25400 0,3 ADKT10T308.. 5 T250555-08 7008-T MT290-063A22R06AD10-IK 63 10 20 40 22 6 23300 0,5 6 MT290-080B27R08AD10-IK 80 10 22 50 27 8 21300 1,0 8 close pitch мелкий шаг MT290-040A16R06AD10-IK MT290-050A22R08AD10-IK MT290-063A22R10AD10-IK MT290-080B27R12AD10-IK MT290-100B32R14AD10-IK 40 50 63 80 100 10 10 10 10 10 19 20 20 22 25 40 40 40 50 50 16 22 22 27 32 10 12 14 27700 25400 23300 21300 19600 0,2 0,3 0,5 0,9 1,3 ADKT10T308.. 10 12 14 T250555-08 There is a possibility of performance of all mills without internal coolant supply Возможно исполнение всех фрез без каналов для подачи СОЖ. 7008-T page 20 page 274, 278 6 6 8 8 Carbide grade Марка твердого сплава Dimensions Основные размеры Code key Обозначение P M K S H HCP25C о fO P C H 5 fO P C H 5 fO 2 C H HCP30 HCP35 5 3 2 C H C 5 2 P C H HCK15 HCM35 C 5 2 P C H 5 1H C H ic S d1 r b mm мм ADKT10T308SR-HF 6,8 10,0 3,97 2,8 0,8 1,4 ADKT10T308SR-HM 6,8 10,0 3,97 2,8 0,8 1,4 ADKT10T308SR-HR 6,8 10,0 3,97 2,8 0,8 1,4 ADKT10T308SR-SF о 6,8 10,0 3,97 2,8 0,8 1,4 ADKT10T308S R-SM 6,8 10,0 3,97 2,8 0,8 1,4 ADKT10T308SR-SR 6,8 10,0 3,97 2,8 0,8 1,4 ADKT10T308S R-GM 6,8 10,0 3,97 2,8 0,8 1,4 ADKT10T308SR-GR 6,8 10,0 3,97 2,8 0,8 1,4 Inserts dimensions with different radius, see 16 page. Размеры пластин с другими радиусами, см 16 стр. СКИФ-М 65 SKIF-M
