Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system СКИФ-М (SKIF-M) | Каталог СКИФ-М 2015 Фрезерный и сверлильный инструмент (Всего 484 стр.) |
|||||

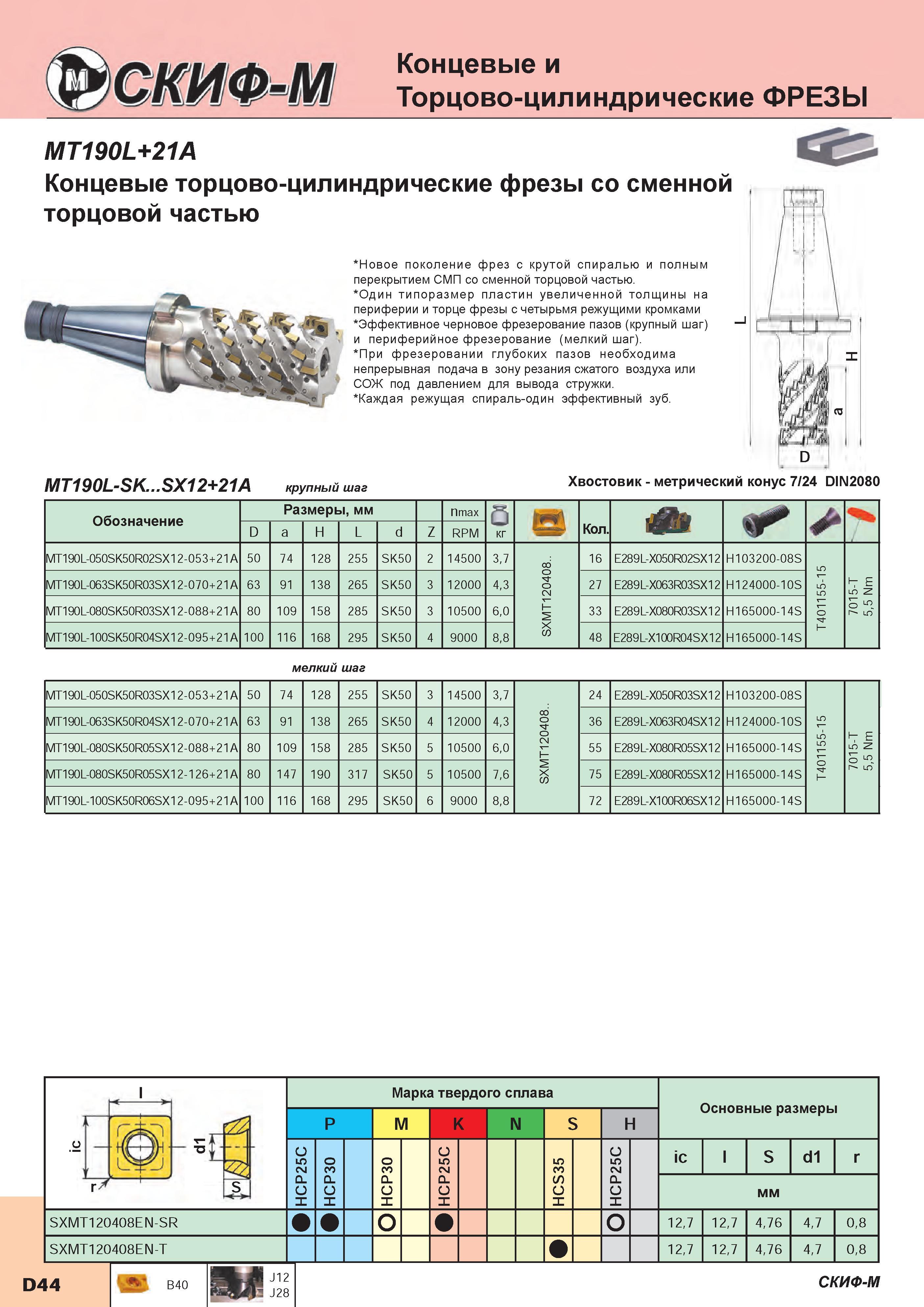

Торцово-цилиндрические кукурузные фрезы Скиф-М MT190L со сменными режущими квадратными пластинами из твердого сплава Новое поколение сборного ф172 Каталог СКИФ-М 2015 Металлорежущий фрезерный и сверлильный инструмент для станков Стр.D44 |
|||||
Торцово-цилиндрические кукурузные фрезы Скиф-М MT190L со сменными режущими квадратными пластинами из твердого сплава Новое поколение сборного ф Торцово-цилиндрические кукурузные фрезы Скиф-М MT190L со сменными режущими квадратными пластинами из твердого сплава Новое поколение сборного фрезерного инструмента с крутой спиралью и полным перекрытием СМП со сменной торцовой частью. Один типоразмер пластин увеличенной толщины на периферии и торце фрезы с четырьмя режущими кромками Эффективное черновое фрезерование пазов (крупный шаг) и периферийное фрезерование (мелкий шаг). При фрезеровании пазов необходима непрерывная подача в зону резания сжатого воздуха или СОЖ под давлением для вывода стружки. Каждая режущая спираль-один эффективный зуб. MT190L-SK...SX12+21A крупный шаг Хвостовик метрический конус 7/24 DIN2080 Обозначение Размеры мм nmax кг a 4 D a H L d Z RPM Количество MT190L-050SK50R02SX12-053+21A 50 74 128 255 SK50 2 14500 37 00 CN b 16 E289L-X050R02SX12 H103200-08S MT190L-063SK50R03SX12-070+21A 63 91 138 265 SK50 3 12000 43 27 E289L-X063R03SX12 H124000-10S T401155-1 i 7015-T 55 Nm MT190L-080SK50R03SX12-088+21A 80 109 158 285 SK50 3 10500 60 33 E289L-X080R03SX12 H165000-14S MT190L-100SK50R04SX12-095+21A 100 116 168 295 SK50 4 9000 8 8 48 E289L-X100R04SX12 H165000-14S мелкий шаг MT190L-050SK50R03SX12-053+21A 50 74 128 255 SK50 3 14500 37 24 E289L-X050R03SX12 H103200-08S MT190L-063SK50R04SX12-070+21A 63 91 138 265 SK50 4 12000 43 00 CN b 36 E289L-X063R04SX12 H124000-10S T401155-15 7015-T 55 Nm MT190L-080SK50R05SX12-088+21A 80 109 158 285 SK50 5 10500 60 55 E289L-X080R05SX12 H165000-14S MT190L-080SK50R05SX12-126+21A 80 147 190 317 SK50 5 10500 76 75 E289L-X080R05SX12 H165000-14S MT190L-100SK50R06SX12-095+21A 100 116 168 295 SK50 6 9000 8 8 72 E289L-X100R06SX12 H165000-14S I Марка твердого сплава Основные размеры О if- 13 i T3 % P M K N S H HCP25C HCP30 HCP30 HCP25C HCS35 HCP25C ic l S d1 r r S мм SXMT120408EN-SR 127 127 476 47 08 SXMT120408EN-T 127 127 476 47 08 D44 B40 J12 J28 СКИФ-М СКИФ-М Концевые и Торцово-цилиндрические ФРЕЗЫ MT190L+21A Концевые торцово-цилиндрические фрезы MT190L+21A со сменной торцовой частью |
|||||
