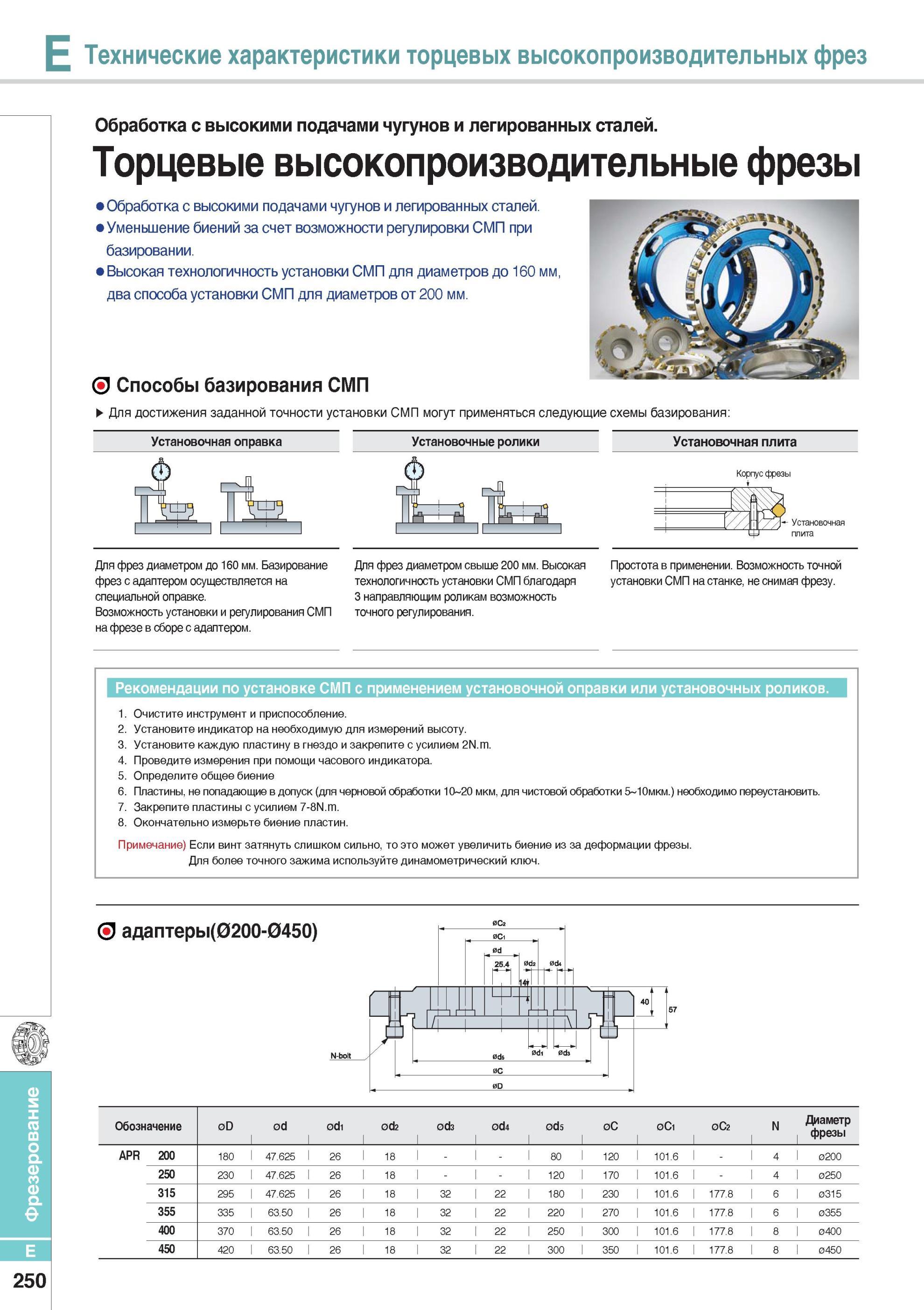

Торцевые высокопроизводительные фрезы Обработка с высокими подачами чугунов и легированных сталей Уменьшение биений _ за счет возможности регулировки СМП при базировании. Высокая технологичность установки СМП для диаметров до 160 мм, два способа установки СМП для диаметров от 200 мм. О Способы базирования СМП Для достижения заданной точности установки СМП могут применяться следующие схемы базирования Установочная оправка Установочные ролики Установочная плита J -п Установочная плита Для фрез диаметром до 160 мм. Базирование фрез с адаптером осуществляется на специальной оправке. Возможность установки и регулирования СМП на фрезе в сборе с адаптером. Для фрез диаметром свыше 200 мм. Высокая технологичность установки СМП благодаря 3 направляющим роликам возможность точного регулирования. Простота в применении. Возможность точной установки СМП на станке, не снимая фрезу. Рекомендации по установке СМП с применением установочной оправки или установочных роликов. 1. Очистите инструмент и приспособление. 2. Установите индикатор на необходимую для измерений высоту. 3. Установите каждую пластину в гнездо и закрепите с усилием 2N.m. 4. Проведите измерения при помощи часового индикатора. 5. Определите общее биение 6. Пластины, не попадающие в допуск (для черновой обработки 10 20 мкм, для чистовой обработки 5 10мкм.) необходимо переустановить. 7. Закрепите пластины с усилием 7-8N.m. 8. Окончательно измерьте биение пластин. Примечание) Если винт затянуть слишком сильно, то это может увеличить биение из за деформации фрезы. Для более точного зажима используйте динамометрический ключ. E О адаптеры(0200-0450) m Обозначение 0D 0d 0d1 0d2 0d3 0d4 0d5 0C 0C1 0C2 N Диаметр фрезы APR 200 180 47.625 1 26 18 1 80 120 101.6 - 4 1 0200 250 230 47.625 1 26 18 1 120 170 101.6 - 4 1 0250 315 295 47.625 26 18 32 22 180 230 101.6 177.8 6 0315 355 335 63.50 26 18 32 22 220 270 101.6 177.8 6 0355 400 370 63.50 26 18 32 22 250 300 101.6 177.8 8 0400 450 420 63.50 26 18 32 1 22 300 350 101.6 177.8 8 1 0450 250 Фрезерование Фрезы Korloy со сменными режущими пластинами E Технические характеристики торцевых высокопроизводительных фрез Обработка с высокими подачами чугунов и легированных сталей
