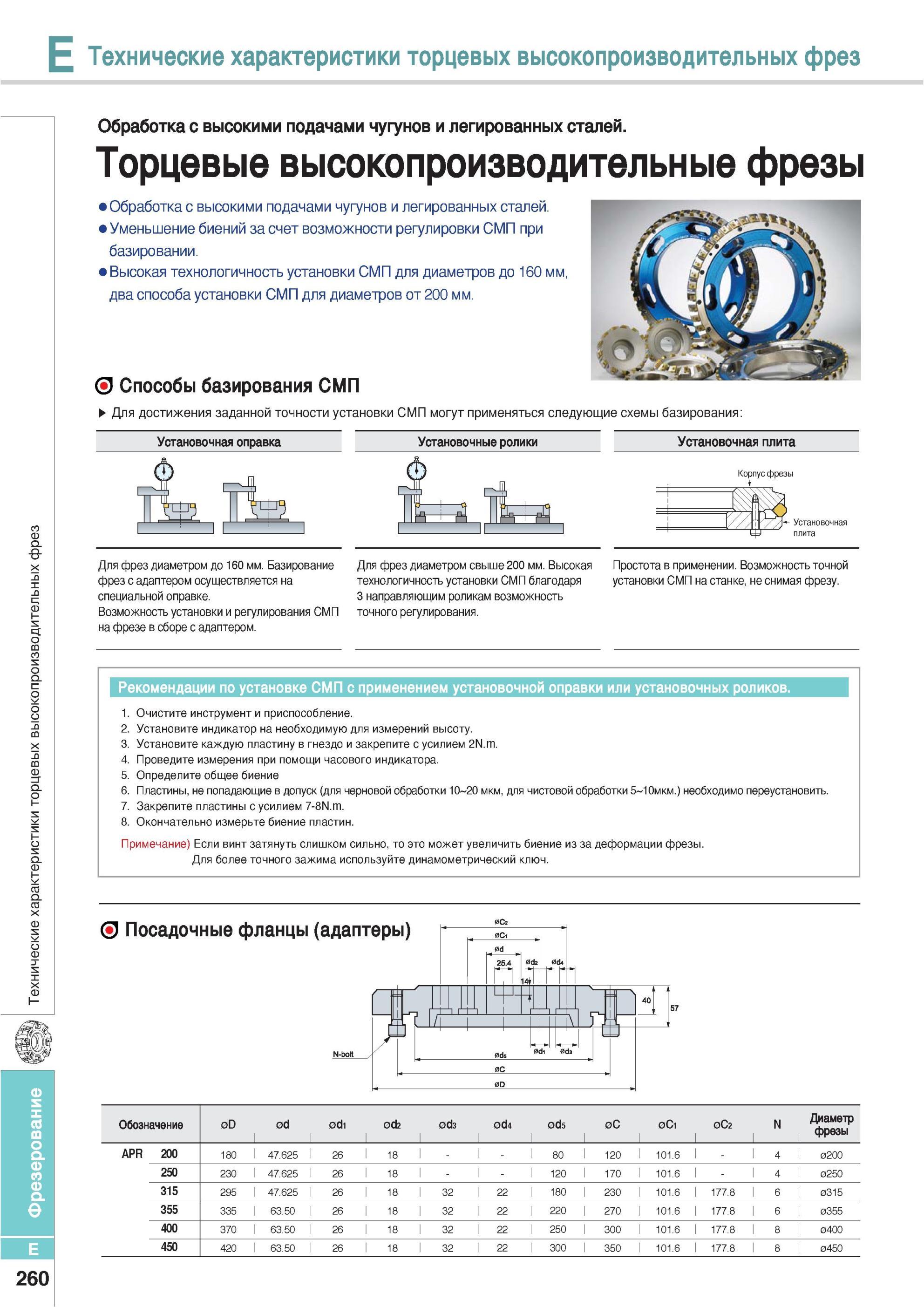

Торцевые высокопроизводительные фрезы Korloy Обработка с высокими подачами чугунов и легированных сталей Уменьшение биений за счет возможности регулировки

Торцевые высокопроизводительные фрезы Korloy Обработка с высокими подачами чугунов и легированных сталей. Уменьшение биений за счет возможности регулировки СМП при базировании. Высокая технологичность установки СМП для диаметров до 160 мм два способа установки СМП для диаметров от 200 мм. Способы базирования СМП Для достижения заданной точности установки СМП могут применяться следующие схемы базирования Установочная оправка Установочные ролики Установочная плита 1 ] Корпус фрезы Ц[ Для фрез диаметром до 160 мм. Базирование фрез с адаптером осуществляется на специальной оправке. Возможность установки и регулирования СМП на фрезе в сборе с адаптером. Для фрез диаметром свыше 200 мм. Высокая технологичность установки СМП благодаря направляющим роликам возможность точного регулирования. Установочная плита Простота в применении. Возможность точной установки СМП на станке не снимая фрезу. Рекомендации по установке СМП с применением установочной оправки или установочных роликов. 2. Установите индикатор на необходимую для измерений высоту. 3. Установите каждую пластину в гнездо и закрепите с усилием 2N.m. 4. Проведите измерения при помощи часового индикатора. 5. Определите общее биение 6. Пластины не попадающие в допуск (для черновой обработки 10-20 мкм для чистовой обработки 5-10мкм.) необходимо переустановить. 7. Закрепите пластины с усилием 7-8N.m. 8. Окончательно измерьте биение пластин. Примечание) Если винт затянуть слишком сильно то это может увеличить биение из за деформации фрезы. Для более точного зажима используйте динамометрический ключ. Посадочные фланцы (адаптеры) 0d 25.4 4е жт Обозначение 0D 0d 0di 0d2 0d3 0d4 0d5 1 0C 0Ci 0C2 N Диаметр фрезы APR 200 180 1 47.625 1 26 18 80 120 101.6 4 1 0200 250 230 1 47.625 1 26 18 120 170 101.6 4 1 0250 315 295 1 47.625 26 18 32 1 22 180 230 101.6 177.8 6 1 0315 355 335 63.50 26 18 32 22 220 270 101.6 177.8 6 0355 400 370 1 63.50 26 18 32 1 22 250 300 101.6 177.8 8 1 0400 450 420 1 63.50 1 26 18 32 1 22 1 300 350 101.6 177.8 8 1 0450 E 260 Технические характеристики торцевых высокопроизводительных фрез Обработка с высокими подачами чугунов и легированных сталей.
