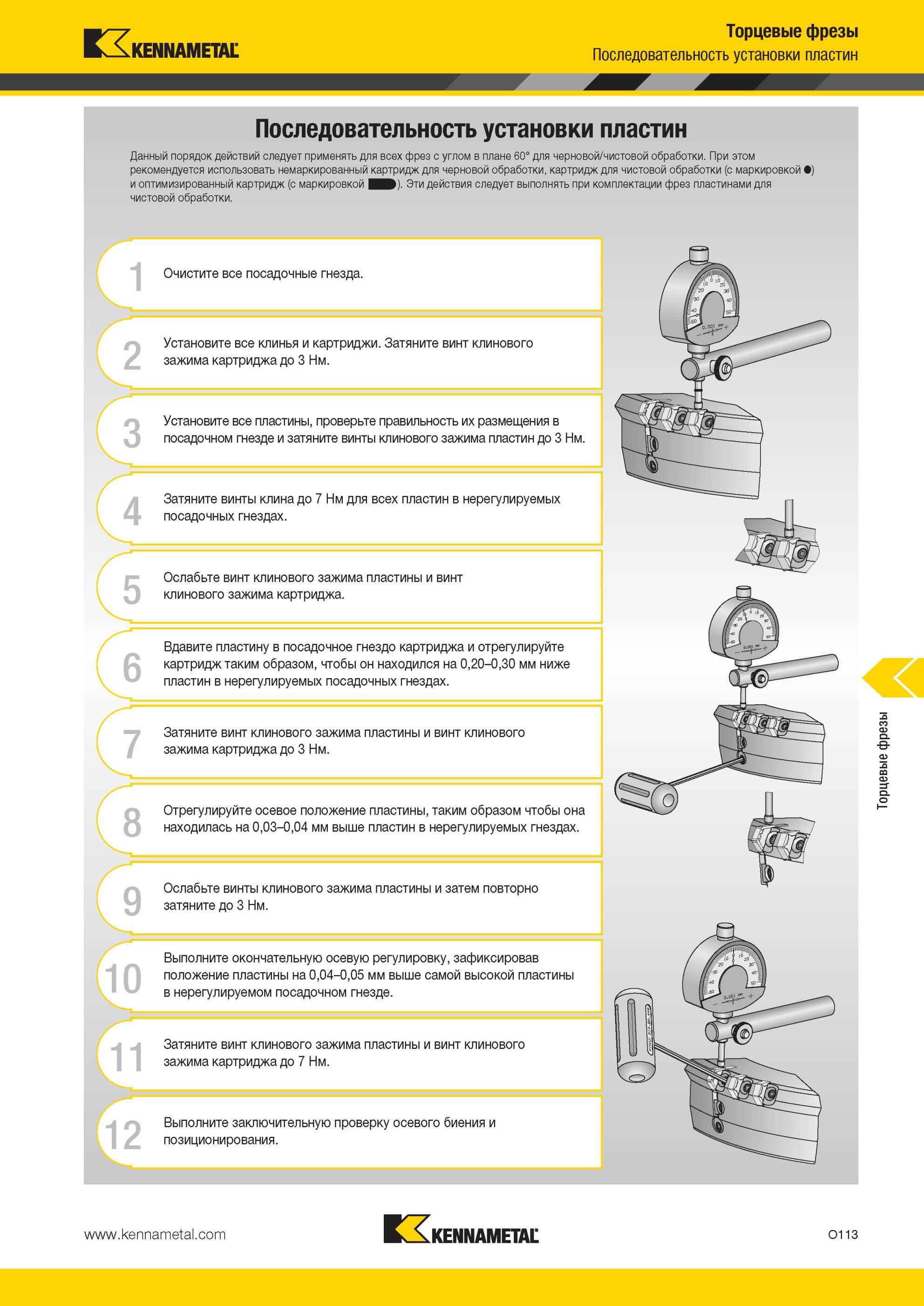

Торцевые фрезы Kennametal Последовательность установки пластин Данный порядок действий следует применять для всех фрез с углом в плане 60° для черновой чистовой обработки При этом рекомендуется использовать немаркированный картридж для черновой обработки, картридж для чистовой обработки (с маркировкой ) и оптимизированный картридж (с маркировкой )). Эти действия следует выполнять при комплектации фрез пластинами для чистовой обработки. Очистите все посадочные гнезда. 2 Установите все клинья и картриджи. Затяните винт клинового зажима картриджа до 3 Нм. 3 Установите все пластины, проверьте правильность их размещения в посадочном гнезде и затяните винты клинового зажима пластин до 3 Нм. 4 Затяните винты клина до 7 Нм для всех пластин в нерегулируемых посадочных гнездах. 5 Ослабьте винт клинового зажима пластины и винт клинового зажима картриджа. 6 Вдавите пластину в посадочное гнездо картриджа и отрегулируйте картридж таким образом, чтобы он находился на 0,20-0,30 мм ниже пластин в нерегулируемых посадочных гнездах. 7 Затяните винт клинового зажима пластины и винт клинового зажима картриджа до 3 Нм. 8 Отрегулируйте осевое положение пластины, таким образом чтобы она находилась на 0,03-0,04 мм выше пластин в нерегулируемых гнездах. 9 Ослабьте винты клинового зажима пластины и затем повторно затяните до 3 Нм. 10 11 Затяните винт клинового зажима пластины и винт клинового зажима картриджа до 7 Нм. 12 Выполните заключительную проверку осевого биения и позиционирования. Выполните окончательную осевую регулировку, зафиксировав положение пластины на 0,04-0,05 мм выше самой высокой пластины в нерегулируемом посадочном гнезде. O113 Торцевые фрезы
