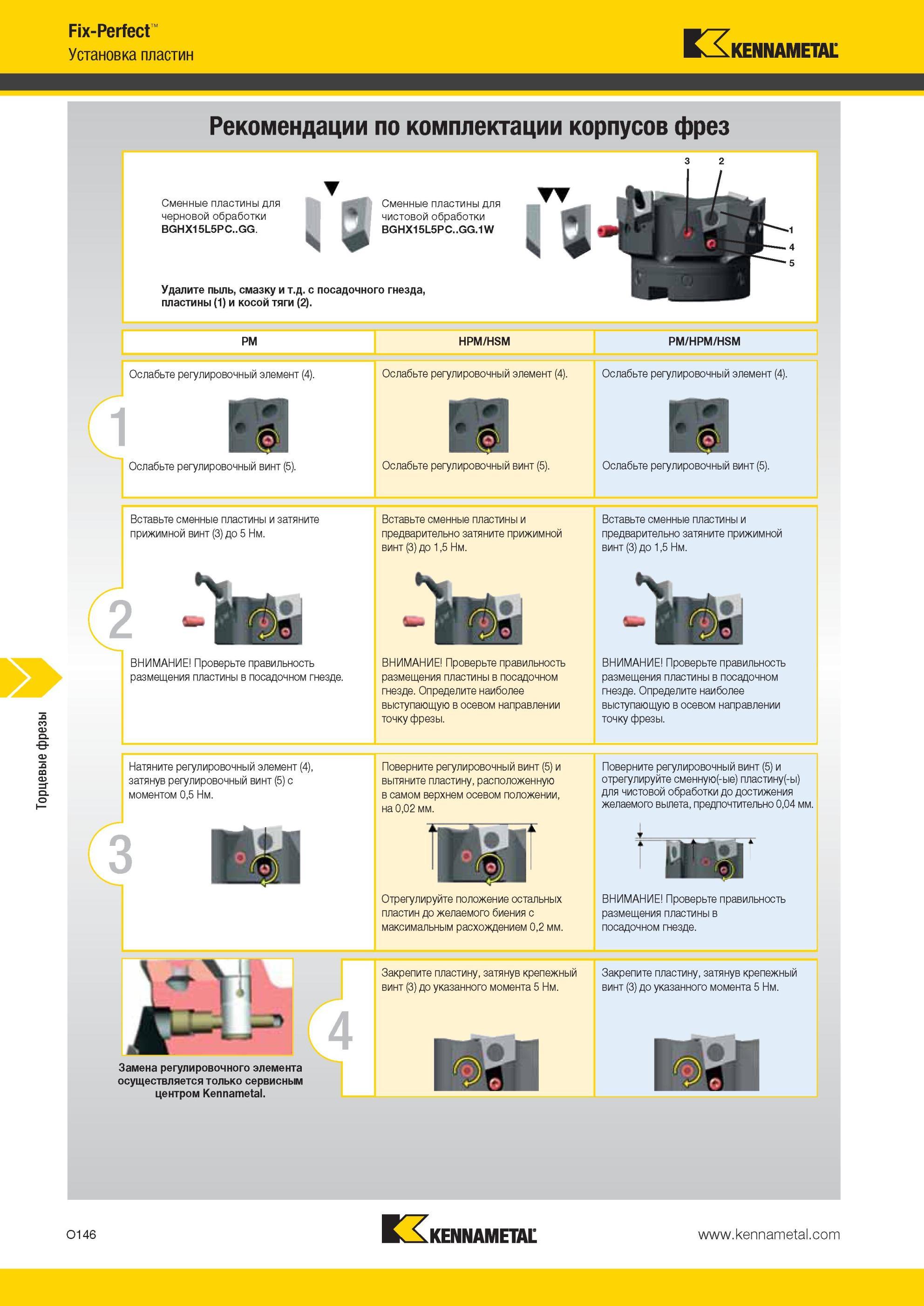

Торцевые фрезы Kennametal Fix-Perfect WrZ Установка пластин Рекомендации по комплектации корпусов фрез Сменные пластины для черновой обработки BGHX15L

Торцевые фрезы Kennametal Fix-Perfect WrZ Установка пластин Рекомендации по комплектации корпусов фрез Сменные пластины для черновой обработки BGHX15L5PC..GG. 19 Сменные пластины для чистовой обработки BGHX15L5PC..GG.1W Удалите пыль, смазку и т.д. с посадочного гнезда, пластины (1) и косой тяги (2). PM HPM/HSM PM/HPM/HSM Ослабьте регулировочный элемент (4). Ослабьте регулировочный элемент (4). Ослабьте регулировочный элемент (4). 11 Ослабьте регулировочный винт (5). Ослабьте регулировочный винт (5). Вставьте сменные пластины и затяните прижимной винт (3) до 5 Нм. 2 ВНИМАНИЕ Проверьте правильность размещения пластины в посадочном гнезде. Вставьте сменные пластины и предварительно затяните прижимной винт (3) до 1,5 Нм. ВНИМАНИЕ Проверьте правильность размещения пластины в посадочном гнезде. Определите наиболее выступающую в осевом направлении точку фрезы. Натяните регулировочный элемент (4), затянув регулировочный винт (5) с моментом 0,5 Нм. 3 Поверните регулировочный винт (5) и вытяните пластину, расположенную в самом верхнем осевом положении, на 0,02 мм. Вставьте сменные пластины и предварительно затяните прижимной винт (3) до 1,5 Нм. ВНИМАНИЕ Проверьте правильность размещения пластины в посадочном гнезде. Определите наиболее выступающую в осевом направлении точку фрезы. Поверните регулировочный винт (5) и отрегулируйте сменную(-ые) пластину(-ы) для чистовой обработки до достижения желаемого вылета, предпочтительно 0,04 мм. Отрегулируйте положение остальных пластин до желаемого биения с максимальным расхождением 0,2 мм. ВНИМАНИЕ Проверьте правильность размещения пластины в посадочном гнезде. 4 Замена регулировочного элемента осуществляется только сервисным центром Закрепите пластину, затянув крепежный винт (3) до указанного момента 5 Нм. 0146 3 2 Закрепите пластину, затянув крепежный винт (3) до указанного момента 5 Нм.
