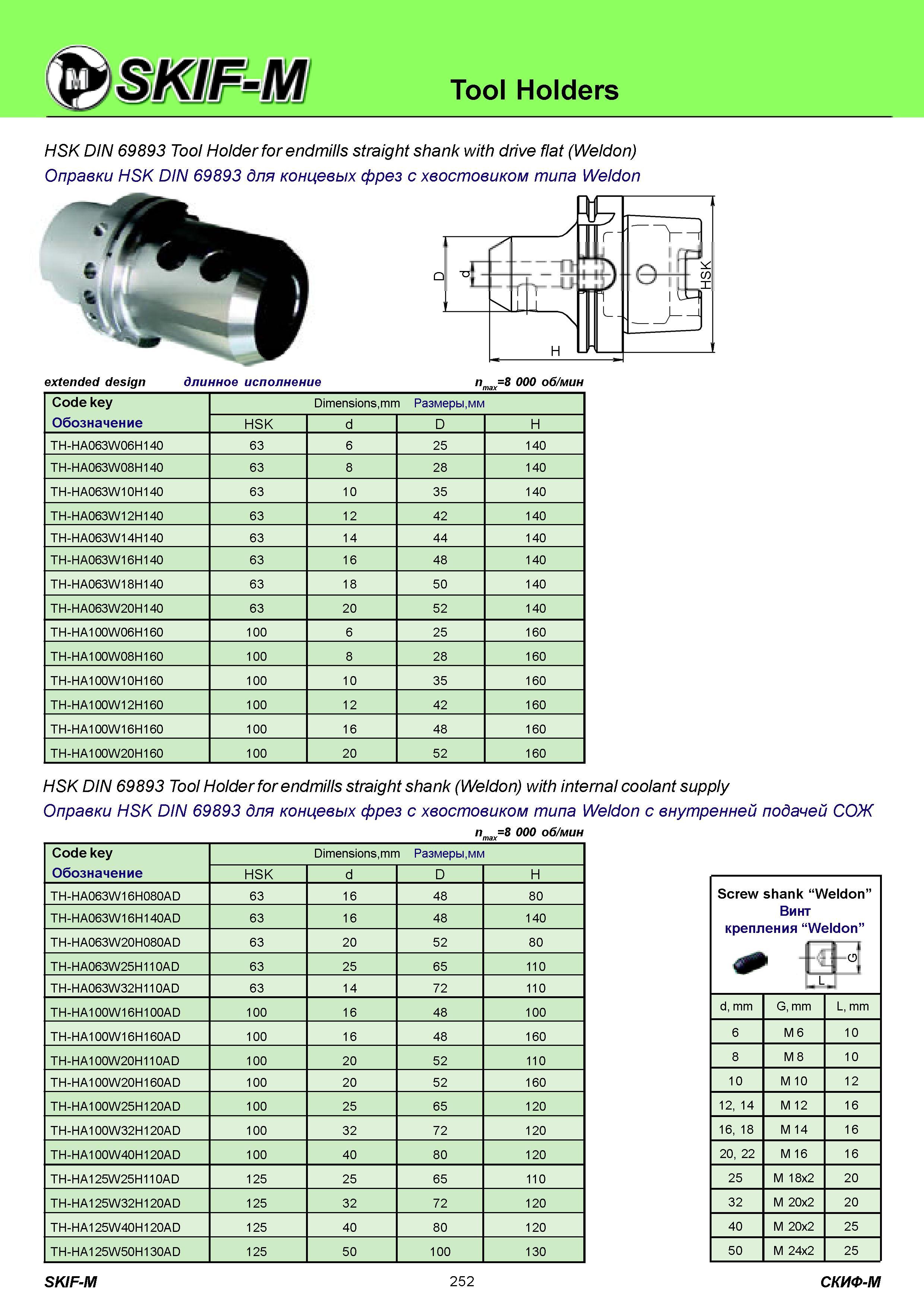

Tool Holders HSK DIN 69893 Tool Holder for endmills straight shank with drive flat (Weldon) Оправки HSK DIN 69893 для концевых фрез с хвостовиком типа W

Tool Holders HSK DIN 69893 Tool Holder for endmills straight shank with drive flat (Weldon) Оправки HSK DIN 69893 для концевых фрез с хвостовиком типа Weldon extended design длинное исполнение Code key Обозначение Dimensions,mm Размеры,мм HSK d D H TH-HA063W06H140 63 6 25 140 TH-HA063W08H140 63 8 28 140 TH-HA063W10H140 63 10 35 140 TH-HA063W12H140 63 12 42 140 TH-HA063W14H140 63 14 44 140 TH-HA063W16H140 63 16 48 140 TH-HA063W18H140 63 18 50 140 TH-HA063W20H140 63 20 52 140 TH-HA100W06H160 100 6 25 160 TH-HA100W08H160 100 8 28 160 TH-HA100W10H160 100 10 35 160 TH-HA100W12H160 100 12 42 160 TH-HA100W16H160 100 16 48 160 TH-HA100W20H160 100 20 52 160 HSK DIN 69893 Tool Holder for endmills straight shank (Weldon) with internal coolant supply Оправки HSK DIN 69893 для концевых фрез с хвостовиком типа Weldon с внутренней подачей СОЖ nmax=8 000 об/мин Code key Обозначение Dimensions,mm Размеры,мм HSK d D H TH-HA063W16H080AD 63 16 48 80 TH-HA063W16H140AD 63 16 48 140 TH-HA063W20H080AD 63 20 52 80 TH-HA063W25H110AD 63 25 65 110 TH-HA063W32H110AD 63 14 72 110 TH-HA100W16H100AD 100 16 48 100 TH-HA100W16H160AD 100 16 48 160 TH-HA100W20H110AD 100 20 52 110 TH-HA100W20H160AD 100 20 52 160 TH-HA100W25H120AD 100 25 65 120 TH-HA100W32H120AD 100 32 72 120 TH-HA100W40H120AD 100 40 80 120 TH-HA125W25H110AD 125 25 65 110 TH-HA125W32H120AD 125 32 72 120 TH-HA125W40H120AD 125 40 80 120 TH-HA125W50H130AD 125 50 100 130 Screw крепл <0 shank Weldon Винт ения Weldon -RH L. d, mm G, mm L, mm 6 M 6 10 8 M 8 10 10 M 10 12 12, 14 M 12 16 16, 18 M 14 16 20, 22 M 16 16 25 M 18x2 20 32 M 20x2 20 40 M 20x2 25 50 M 24x2 25 SKIF-M 252 СКИФ-М
