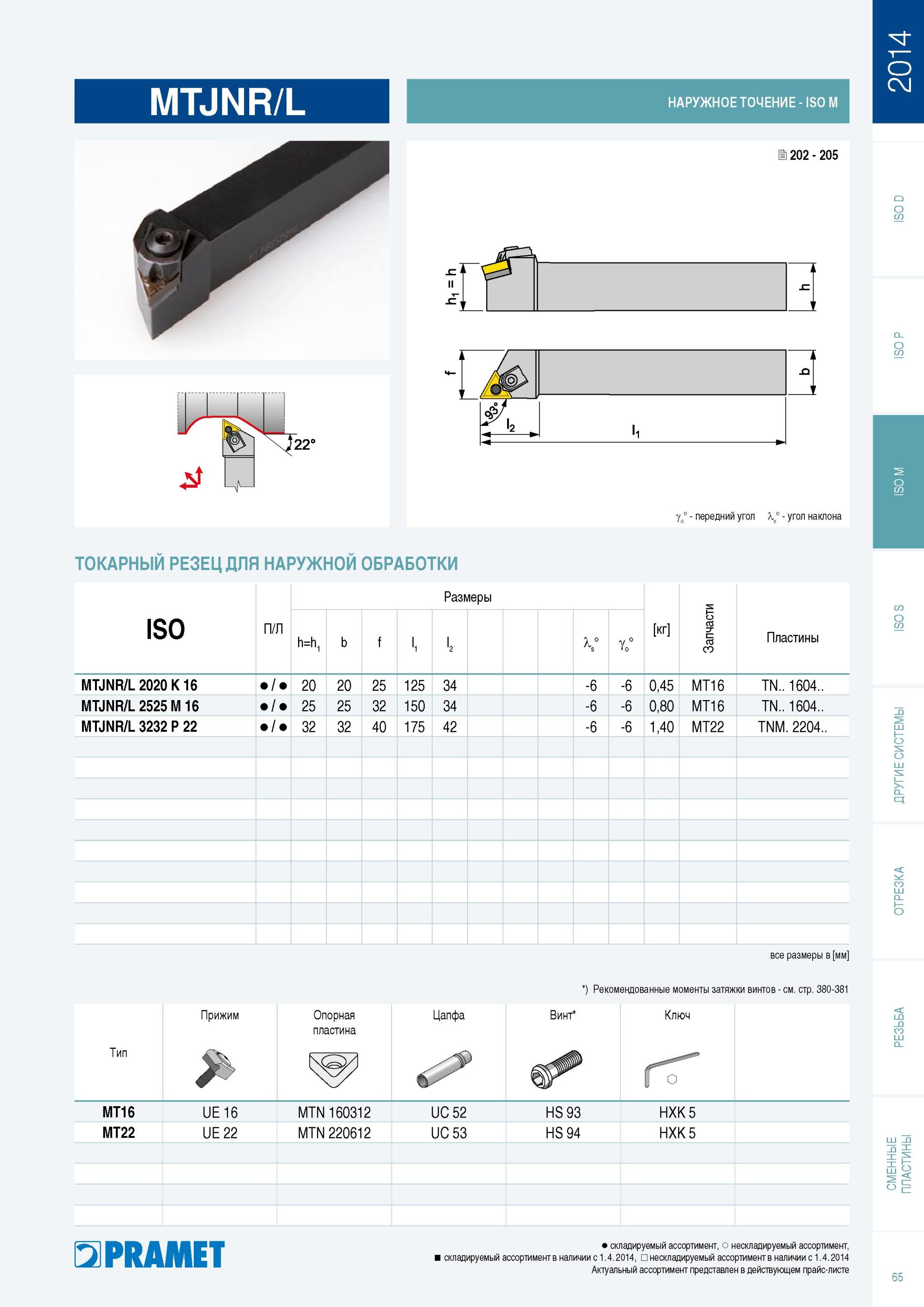

Токарный стандартный сборный резец Pramet MTJNR/L для наружного профильного точения Инструмент с призматическим хвостовиком Общий вид Размерные характеристики Комплектующие Правого и левого исполнений Размеры Вес указан в кг Запчасти Прижим Опорная пластина Цапфа Винт Ключ Тип MT16 UE 16 MTN 160312 UC 52 HS 93 HXK 5 MT22 UE 22 MTN 220612 UC 53 HS 94 HXK 5 PRAMET складируемый ассортимент нескладируемый ассортимент, складируемый ассортимент в наличии с 1. 4. 2014, нескладируемый ассортимент в наличии с 1. 4. 2014 Актуальный ассортимент представлен в действующем прайс-листе 65 MTJNR/L НАРУЖНОЕ ТОЧЕНИЕ ISO M 2 202 205 №> .а Yo° передний угол s° угол наклона Пластины h=h1 b f l, l2 V Yo° MTJNR/L 2020 K 16 20 20 25 125 34 -6 -6 0,45 MT16 TN 1604 MTJNR/L 2525 M 16 25 25 32 150 34 -6 -6 0,80 MT16 TN 1604 MTJNR/L 3232 P 22 32 32 40 175 42 -6 -6 1,40 MT22 TNM. 2204 Все размеры указаны в мм Рекомендованные моменты затяжки винтов для наружной обработки
