PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.) |
|||||

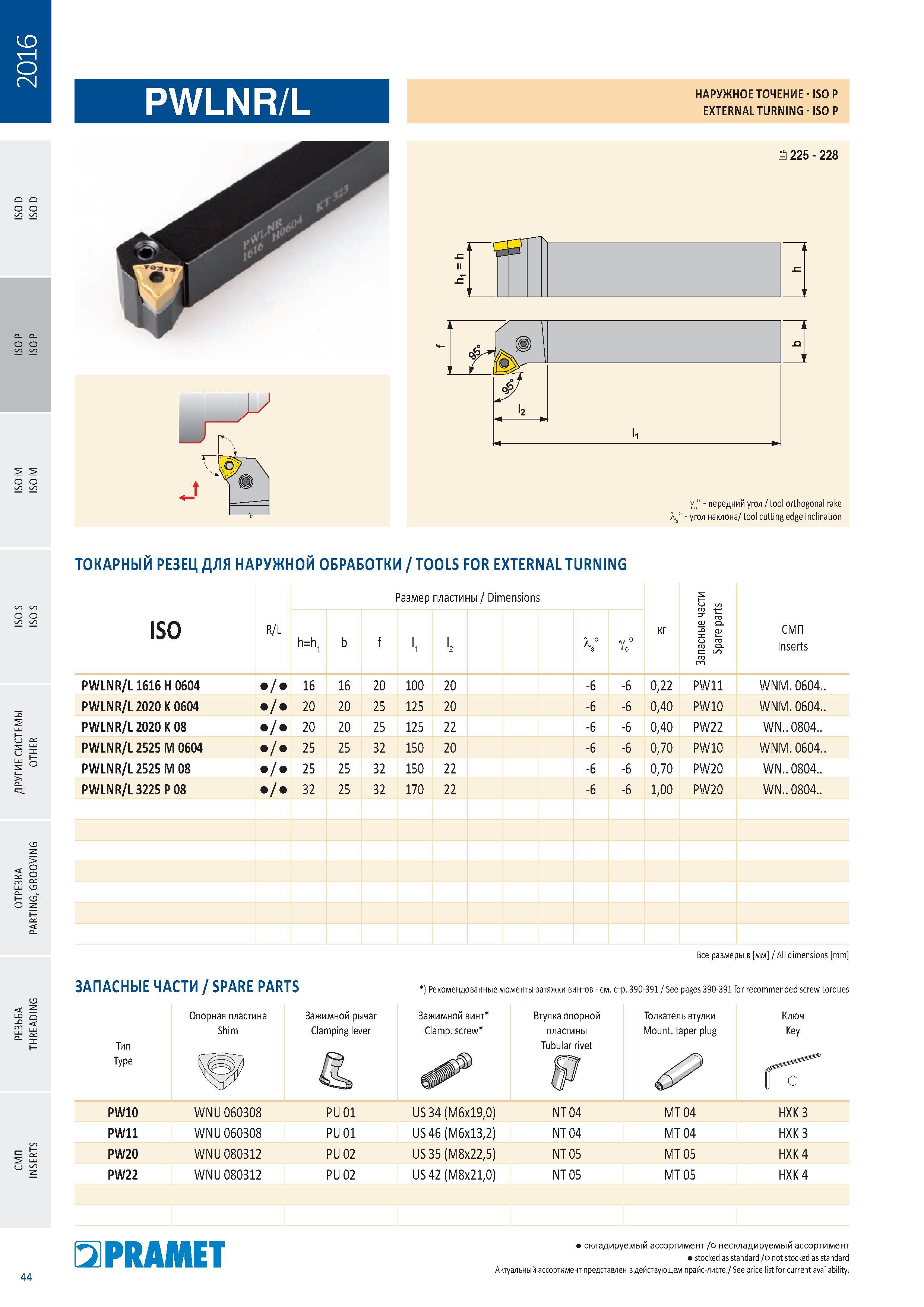

Токарный резец Pramet PWLNR/L для наружной обработки46 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.44 |
|||||
Токарный резец Pramet PWLNR/L для наружной обработки Токарный резец Pramet PWLNR/L для наружной обработки _ Tools for external turning Размер пластины Dimensions Запасные части Spare part СМП Inserts PWLNR/L 1616 H 0604 / 16 16 20 100 20 -6 -6 0,22 PW11 WNM. 0604 PWLNR/L 2020 K 0604 / 20 20 25 125 20 -6 -6 0,40 PW10 WNM. 0604 PWLNR/L 2020 K 08 / 20 20 25 125 22 -6 -6 0,40 PW22 WN 0804 PWLNR/L 2525 M 0604 / 25 25 32 150 20 -6 -6 0,70 PW10 WNM. 0604 PWLNR/L 2525 M 08 / 25 25 32 150 22 -6 -6 0,70 PW20 WN 0804 PWLNR/L 3225 P 08 / 32 25 32 170 22 -6 -6 1,00 PW20 WN 0804 Запасные части Spare parts Тип Type Опорная пластина Shim Зажимной рычаг Clamping lever Все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Зажимной винт Clamp screw Втулка опорной пластины Tubular rivet Толкатель втулки Mount. taper plug Ключ Key PW10 WNU 060308 PU 01 US 34 (M6x19,0) NT 04 MT 04 HXK 3 PW11 WNU 060308 PU 01 US 46 (M6x13,2) NT 04 MT 04 HXK 3 PW20 WNU 080312 PU 02 US 35 (M8x22,5) NT 05 MT 05 HXK 4 PW22 WNU 080312 PU 02 US 42 (M8x21,0) NT 05 MT 05 HXK 4 44 Pramet складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability. Наружное точение ISO P External turning ISO P ISO R/L h=h1 b f l1 l2 V Yo° кг |
|||||
