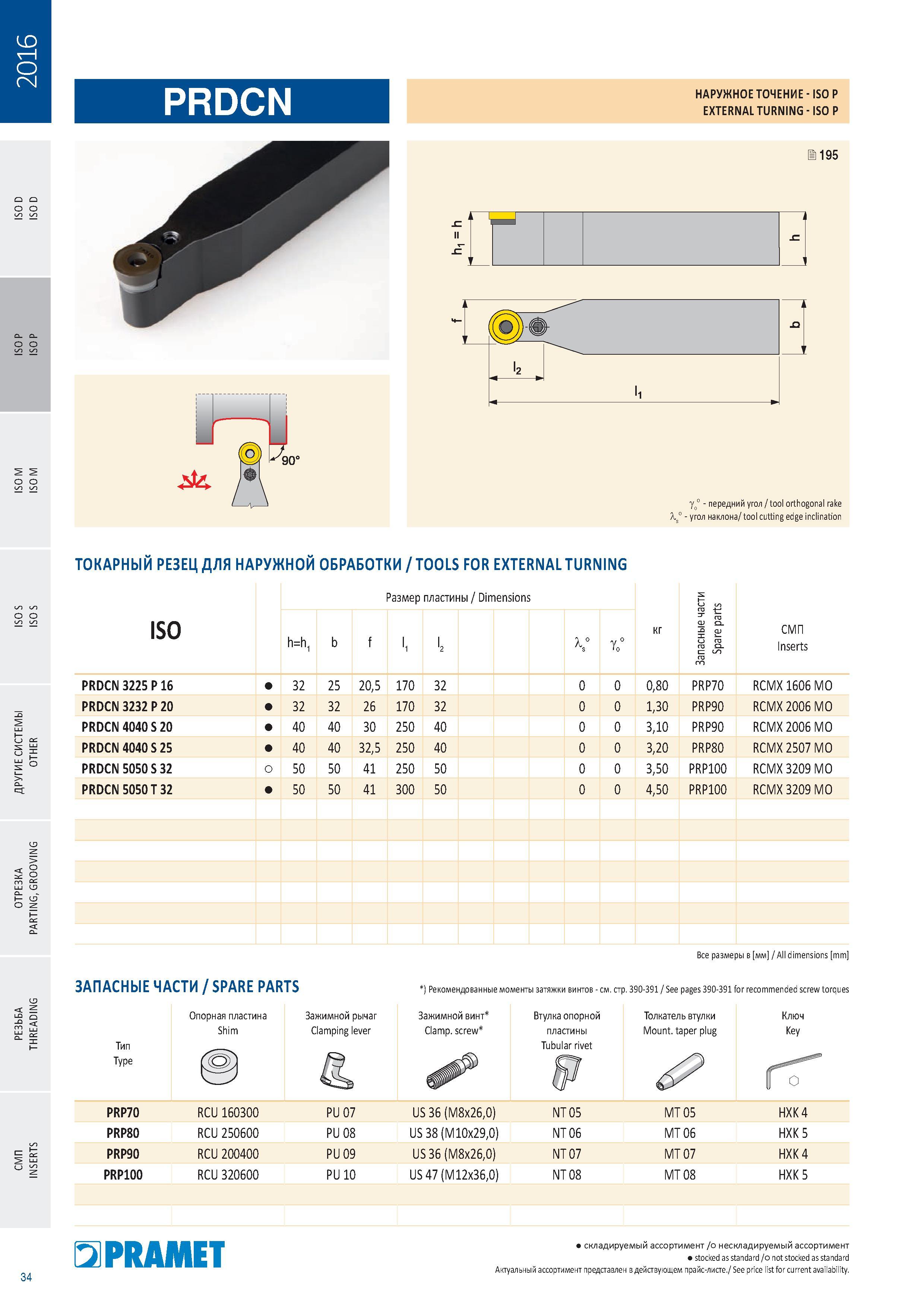

Токарный резец Pramet PRDCN для наружной обработки Tools for external turning

Токарный резец Pramet PRDCN для наружной обработки Tools for external turning

Токарный резец Pramet PRDCN для наружной обработки Tools for external turning _ Размер пластины Dimensions Запасные части Spare part СМП Inserts PRDCN 3225 P 16 32 25 20,5 170 32 0 0 0,80 PRP70 RCMX 1606 MO PRDCN 3232 P 20 32 32 26 170 32 0 0 1,30 PRP90 RCMX 2006 MO PRDCN 4040 S 20 40 40 30 250 40 0 0 3,10 PRP90 RCMX 2006 MO PRDCN 4040 S 25 40 40 32,5 250 40 0 0 3,20 PRP80 RCMX 2507 MO PRDCN 5050 S 32 о 50 50 41 250 50 0 0 3,50 PRP100 RCMX 3209 MO PRDCN 5050 T 32 50 50 41 300 50 0 0 4,50 PRP100 RCMX 3209 MO Запасные части Spare parts Тип Type Опорная пластина Shim Зажимной рычаг Clamping lever Все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Зажимной винт Clamp screw Втулка опорной пластины Tubular rivet Толкатель втулки Mount. taper plug Ключ Key PRP70 RCU 160300 PU 07 US 36 (M8x26,0) NT 05 MT 05 HXK 4 PRP80 RCU 250600 PU 08 US 38 (M10x29,0) NT 06 MT 06 HXK 5 PRP90 RCU 200400 PU 09 US 36 (M8x26,0) NT 07 MT 07 HXK 4 PRP100 RCU 320600 PU 10 US 47 (M12x36,0) NT 08 MT 08 HXK 5 34 Pramet складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability. Наружное точение ISO P External turning ISO P 2 195 у0° передний угол / tool orthogonal rake X° угол наклона/ tool cutting edge inclination О Е О ISO h=h1 b f l, l2 V Yo° кг
