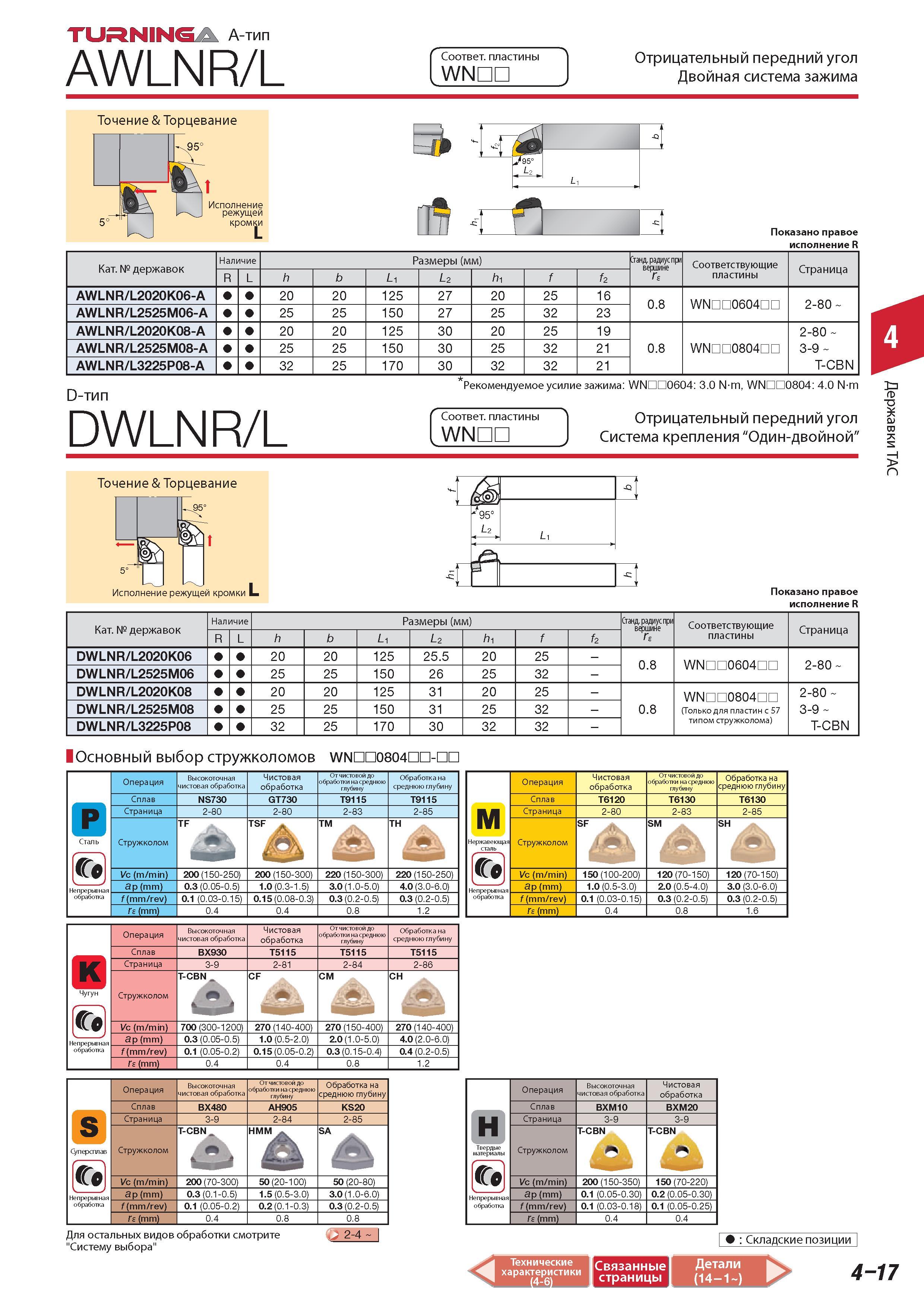

Токарный инструмент Tungaloy TURNING A AWLNR/L DWLNR/L с тригональными сменными режущими пластинами для продольного наружного точения и подрезки торцев Со

Токарный инструмент Tungaloy TURNING A AWLNR/L DWLNR/L с тригональными сменными режущими пластинами для продольного наружного точения и подрезки торцев Со

Токарный инструмент Tungaloy TURNING A AWLNR/L DWLNR/L с тригональными сменными режущими пластинами для продольного наружного точения и подрезки торцев Соответствующие пластины WN Отрицательный передний угол Двойная система зажима Точение Торцевание tfi Показано правое исполнение R Категория державок Наличие Размеры (мм) Станд радиус при вершине Гв Соответствующие пластины Страница R/L h b Li L2 h1 f f2 AWLNR L2020K06-A 20 20 125 27 20 25 16 0.8 WNDD0604nn 2-80 AWLNR L2525M06-A 25 25 150 27 25 32 23 AWLNR L2020K08-A 20 20 125 30 20 25 19 0.8 WNDD0804nn 2-80 3-9 T-CBN AWLNR L2525M08-A 25 25 150 30 25 32 21 AWLNR L3225P08-A 32 25 170 30 32 32 21 D-тип Рекомендуемое усилие зажима WNDD0604 3.0 N-m WNDD0804 4.0 N-m DWLNR/L Соответствующие пластины WNUD Отрицательный передний угол Система крепления "Один-двойной Li Точение Торцевание Исполнение режущей кромки L Показано правое исполнение R Категория державок Наличие Размеры (мм) Стандартный радиус при вершине Гв Соответствующие пластины Страница R/L h b L1 L2 h1 f f2 DWLNR L2020K06 20 20 125 25.5 20 25 - 0.8 WNDD0604nn 2-80 DWLNR L2525M06 25 25 150 26 25 32 - DWLNR L2020K08 20 20 125 31 20 25 - 0.8 WNDD0804nn (Только для пластин с 57 типом стружколома) 2-80 3-9 T-CBN DWLNR L2525M08 25 25 150 31 25 32 - DWLNR L3225P08 32 25 170 30 32 32 - Основный выбор стружколомов WNnn0804nn-nn Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Р Сталь Страница 2-80 2-80 2-83 2-85 Стружколом TF Шк TSF тм ТН ССе НЙР1 Vc (m/min) 200 (150-250) 200 (150-300) 220 (150-300) 220 (150-250) Непрерывная обработка Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) Тв (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 Чугун Страница 3-9 2-81 2-84 2-86 Стружколом T-CBN w"w CF СМ СН (Со шввШ Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) 270 (140-400) Непрерывная обработка Ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.5) Тв (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX480 AH905 KS20 S Суперспла Страница 3-9 2-84 2-85 Стружколом T-CBN нмм А ССо Vc (m/min) 200 (70-300) 50 (20-100) 50 (20-80) Ap (mm) 0.3 (0.1-0.5) 1.5 (0.5-3.0) 3.0 (1.0-6.0) обработка f ( mm/rev) 0.1 (0.05-0.2) 0.2 (0.1-0.3) 0.3 (0.2-0.5) Тв (mm) 0.4 0.8 0.8 Для остальных видов обработки смотрите 2-4 мСистему выбора" Операция Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав T6120 T6130 T6130 М Страница 2-80 2-83 2-85 Стружколом SM - Нержавеюща Но Vc (m/min) 150 (100-200) 120 (70-150) 120 (70-150) Непрерывная обработка Ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) 3.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.5) 0.3 (0.2-0.5) Тв (mm) 0.4 0.8 1.6 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Твердые материалы ССс Страница 3-9 3-9 Стружколом T-CBN T-CBN Vc (m/min) 200(150-350) 150(70-220) Ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) обработка f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Тв (mm) 0.4 0.4 Складские позиции Связанные Детали страницы (14-1 ) Державки TAC Резцы
