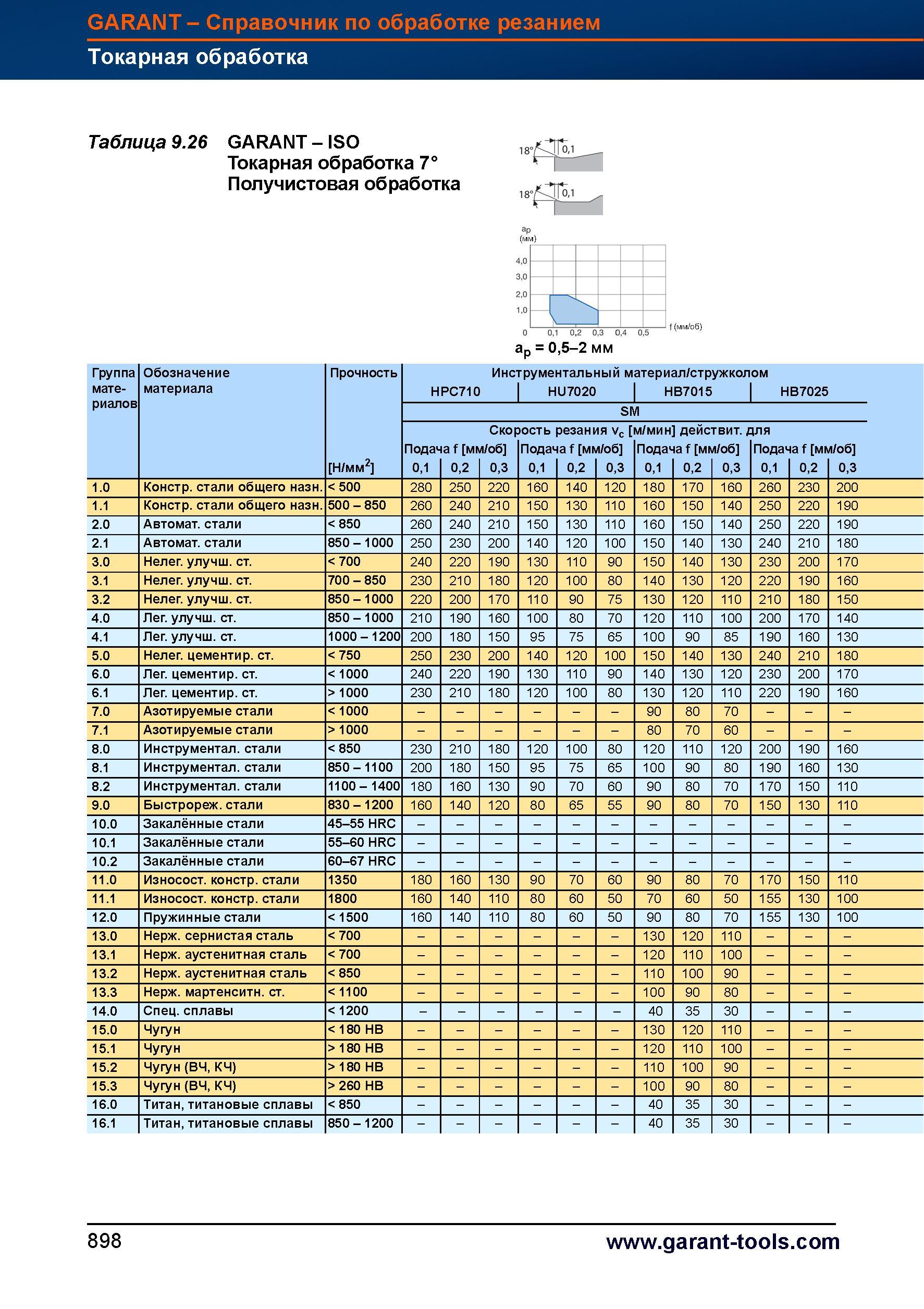

Токарный инструмент от Hoffmann Group 7° Получистовая обработка Группа материалов Обозначение материала Прочность Инструментальный материа

Токарный инструмент от Hoffmann Group 7° Получистовая обработка Группа материалов Обозначение материала Прочность Инструментальный материал/cтружколом HPC710 I HU7020 I HB7015 I HB7025 SM Скорость резания Vc м/мин действит. для Подача f мм/об Н/мм2 0,1 0,2 0,3 0,1 0,2 0,3 0,1 0,2 0,3 0,1 0,2 0,3 1.0 Конструкционные стали общего назначения 500 280 250 220 160 140 120 180 170 160 260 230 200 1.1 Конструкционные стали общего назначения 500 - 850 260 240 210 150 130 110 160 150 140 250 220 190 2.0 Автоматные стали 850 260 240 210 150 130 110 160 150 140 250 220 190 2.1 Автоматные стали 850 - 1000 250 230 200 140 120 100 150 140 130 240 210 180 3.0 Нелегированные улучшенные стали 700 240 220 190 130 110 90 150 140 130 230 200 170 3.1 Нелегированные улучшенные стали 700 - 850 230 210 180 120 100 80 140 130 120 220 190 160 3.2 Нелегированные улучшенные стали 850 - 1000 220 200 170 110 90 75 130 120 110 210 180 150 4.0 Легированные улучшенные стали 850 - 1000 210 190 160 100 80 70 120 110 100 200 170 140 4.1 Легированные улучшенные стали 1000 - 1200 200 180 150 95 75 65 100 90 85 190 160 130 5.0 Нелегированные цементируемые стали 750 250 230 200 140 120 100 150 140 130 240 210 180 6.0 Легированные цементированные стали 1000 240 220 190 130 110 90 140 130 120 230 200 170 6.1 Легированные цементированные стали > 1000 230 210 180 120 100 80 130 120 110 220 190 160 7.0 Азотируемые стали 1000 90 80 70 - 7.1 Азотируемые стали > 1000 80 70 60 - 8.0 Инструментальные стали 850 230 210 180 120 100 80 120 110 120 200 190 160 8.1 Инструментальные стали 850 - 1100 200 180 150 95 75 65 100 90 80 190 160 130 8.2 Инструментальные стали 1100 - 1400 180 160 130 90 70 60 90 80 70 170 150 110 9.0 Быстрорежущие стали 830 - 1200 160 140 120 80 65 55 90 80 70 150 130 110 10.0 Закалённые стали 45-55 HRC 10.1 Закалённые стали 55-60 HRC 10.2 Закалённые стали 60-67 HRC 11.0 Износостойкие конструкционные стали 1350 180 160 130 90 70 60 90 80 70 170 150 110 11.1 Износостойкие конструкционные стали 1800 160 140 110 80 60 50 70 60 50 155 130 100 12.0 Пружинные стали 1500 160 140 110 80 60 50 90 80 70 155 130 100 13.0 Нержавеющая сернистая сталь 700 130 120 110 - 13.1 Нержавеющая аустенитная сталь 700 120 110 100 - 13.2 Нержавеющая аустенитная сталь 850 110 100 90 - 13.3 Нержавеющие мартенситные стали 1100 100 90 80 - 14.0 Специальные сплавы 1200 40 35 30 - 15.0 Чугун 180 HB 130 120 110 - 15.1 Чугун > 180 HB 120 110 100 - 15.2 Чугун (ВЧ, КЧ) > 180 HB 110 100 90 - 15.3 Чугун (ВЧ, КЧ) > 260 HB 100 90 80 - 16.0 Титан, титановые сплавы 850 40 35 30 - 16.1 Титан, титановые сплавы 850 - 1200 40 35 30 - Подача f мм/об Подача f мм/об Подача f мм/об (мм) (мм/об) ap = 0,5-2 мм 898 GARANT - Справочник по обработке резанием Токарная обработка Таблица 9.26 GARANT - 0,1 0,2 0,3 0,4 0,5
