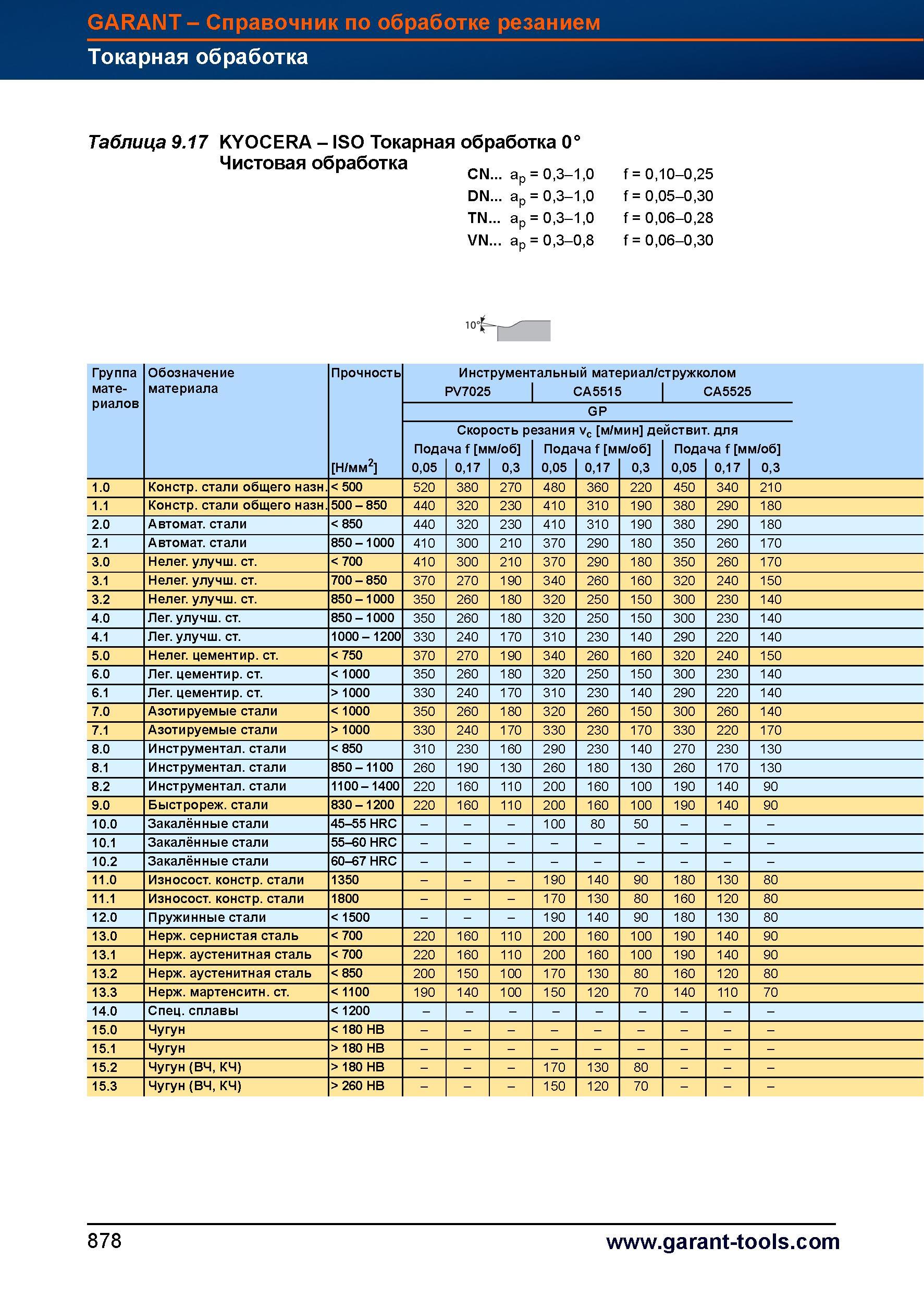

Токарный инструмент Garant Hoffmann Чистовая обработка Группа Обозначение Прочность Инструментальный материал / стружколом мате- материала

Токарный инструмент Garant Hoffmann Чистовая обработка Группа Обозначение Прочность Инструментальный материал / стружколом мате- материала PV7025 CA5515 CA5525 риалов GP Скорость резания Vc м/мин действит. для Подача f мм/об Подача f мм/об Подача f мм/об Н/мм2 0,05 0,17 0,3 0,05 0,17 0,3 0,05 0,17 0,3 1.0 Констр. стали общего назн 500 520 380 270 480 360 220 450 340 210 1.1 Констр. стали общего назн 500 - 850 440 320 230 410 310 190 380 290 180 2.0 Автоматные стали 850 440 320 230 410 310 190 380 290 180 2.1 Автоматные стали 850 - 1000 410 300 210 370 290 180 350 260 170 3.0 Нелегированные улучшенные стали 700 410 300 210 370 290 180 350 260 170 3.1 Нелегированные улучшенные стали 700 - 850 370 270 190 340 260 160 320 240 150 3.2 Нелегированные улучшенные стали 850 - 1000 350 260 180 320 250 150 300 230 140 4.0 Легированные улучшенные стали 850 - 1000 350 260 180 320 250 150 300 230 140 4.1 Легированные улучшенные стали 1000 - 1200 330 240 170 310 230 140 290 220 140 5.0 Нелегированные цементируемые стали 750 370 270 190 340 260 160 320 240 150 6.0 Легированные цементированные стали 1000 350 260 180 320 250 150 300 230 140 6.1 Легированные цементированные стали > 1000 330 240 170 310 230 140 290 220 140 7.0 Азотируемые стали 1000 350 260 180 320 260 150 300 260 140 7.1 Азотируемые стали > 1000 330 240 170 330 230 170 330 220 170 8.0 Инструментальные стали 850 310 230 160 290 230 140 270 230 130 8.1 Инструментальные стали 850 - 1100 260 190 130 260 180 130 260 170 130 8.2 Инструментальные стали 1100 - 1400 220 160 110 200 160 100 190 140 90 9.0 Быстрорежущие стали 830 - 1200 220 160 110 200 160 100 190 140 90 10.0 Закалённые стали 45-55 HRC - 100 80 50 - 10.1 Закалённые стали 55-60 HRC - 10.2 Закалённые стали 60-67 HRC - 11.0 Износостойкие конструкционные стали 1350 - 190 140 90 180 130 80 11.1 Износостойкие конструкционные стали 1800 - 170 130 80 160 120 80 12.0 Пружинные стали 1500 - 190 140 90 180 130 80 13.0 Нержавеющая сернистая сталь 700 220 160 110 200 160 100 190 140 90 13.1 Нержавеющая аустенитная сталь 700 220 160 110 200 160 100 190 140 90 13.2 Нержавеющая аустенитная сталь 850 200 150 100 170 130 80 160 120 80 13.3 Нержавеющие мартенситные стали 1100 190 140 100 150 120 70 140 110 70 14.0 Специальные сплавы 1200 - 15.0 Чугун 180 HB - 15.1 Чугун > 180 HB - 15.2 Чугун (ВЧ, КЧ) > 180 HB - 170 130 80 - 15.3 Чугун (ВЧ, КЧ) > 260 HB - 150 120 70 - 878 GARANT - Справочник по обработке резанием Токарная обработка Таблица 9.17 KYOCERA - CN... ap DN... ap TN... a, 0,3-1,0 0,3-1,0 0,3-1,0 VN... ap = 0,3-0,8 f = 0,10-0,25 f = 0,05-0,30 f = 0,06-0,28 f = 0,06-0,30
