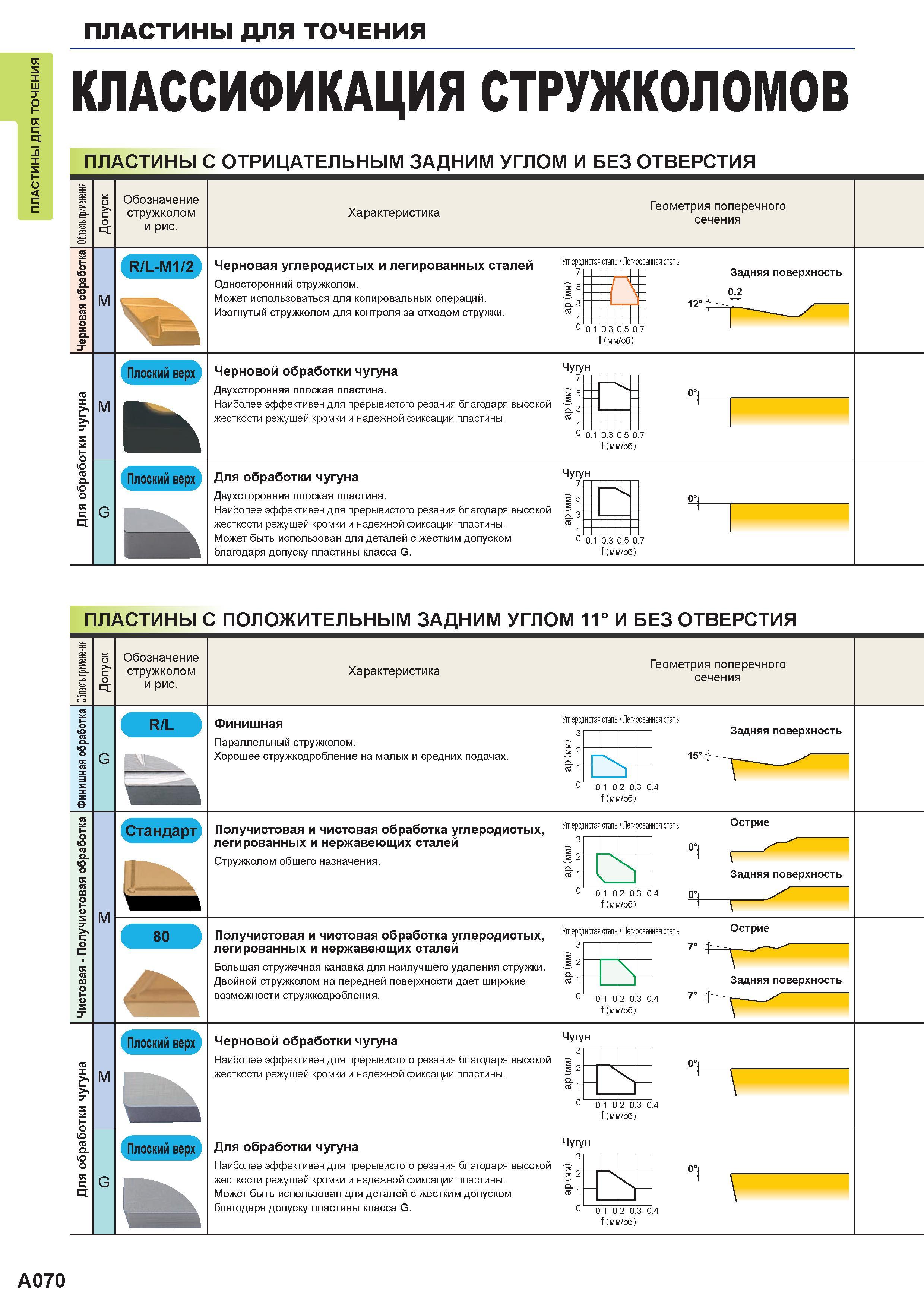

Токарные сменные режущие пластины сменные MITSUBISHI КЛАССИФИКАЦИЯ СТРУЖКОЛОМОВ Пластины сменные С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И БЕЗ ОТВЕРСТИЯ Обо

Токарные сменные режущие пластины сменные MITSUBISHI КЛАССИФИКАЦИЯ СТРУЖКОЛОМОВ Пластины сменные С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И БЕЗ ОТВЕРСТИЯ Обозначение стружколом и рис. Характеристика Геометрия поперечного сечения R/L-M1/2 M Черновая углеродистых и легированных сталей Односторонний стружколом. Может использоваться для копировальных операций. Изогнутый стружколом для контроля за отходом стружки. Углеродистая сталь s 5 s о. 3 Задняя поверхность 0.2 0.1 0.3 0.5 0.7 f (мм/об) О та а о к с M Черновой обработки чугуна Двухсторонняя плоская пластина. Наиболее эффективен для прерывистого резания благодаря высокой жесткости режущей кромки и надежной фиксации пластины. Чугун 7 0 0.1 0.3 0.5 0.7 f (мм/об) G Для обработки чугуна Двухсторонняя плоская пластина. Наиболее эффективен для прерывистого резания благодаря высокой жесткости режущей кромки и надежной фиксации пластины. Может быть использован для деталей с жестким допуском благодаря допуску пластины класса G. Чугун 7 0 0.1 0.3 0.5 0.7 f (мм/об) Пластины сменные С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 11° И БЕЗ ОТВЕРСТИЯ Обозначение стружколом и рис. Характеристика Геометрия поперечного сечения R/L G Финишная Параллельный стружколом. Хорошее стружкодробление на малых и средних подачах. Углеродистая сталь 3 3 2 и 1 Задняя поверхность 0 0.1 0.2 0.3 0.4 f (мм/об) Стандарт M Получистовая и чистовая обработка углеродистых, легированных и нержавеющих сталей Стружколом общего назначения. Углеродистая сталь 3 )(мм2 я 1 0 Острие X 1 Задняя поверхность 0.1 0.2 0.3 0.4 0° Имм/об) Т Получистовая и чистовая обработка углеродистых, легированных и нержавеющих сталей Большая стружечная канавка для наилучшего удаления стружки. Двойной стружколом на передней поверхности дает широкие возможности стружкодробления. Углеродистая сталь 3 Острие (м2 я1 0 0.1 0.2 0.3 0.4 7° f (мм/об) О та а о к с M Черновой обработки чугуна Наиболее эффективен для прерывистого резания благодаря высокой жесткости режущей кромки и надежной фиксации пластины. Чугун 3 )(мм2 я1 0 X 1 1 0.1 0.2 0.3 0.4 f (мм/об) G Для обработки чугуна Наиболее эффективен для прерывистого резания благодаря высокой жесткости режущей кромки и надежной фиксации пластины. Может быть использован для деталей с жестким допуском благодаря допуску пластины класса G. Чугун 3 (м2 я1 0 X 0.1 0.2 0.3 0.4 f (мм/об) A070
