Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system KORLOY | Каталог KORLOY 2008 Инструмент металлорежущий (Всего 546 стр.) |
|||||
|

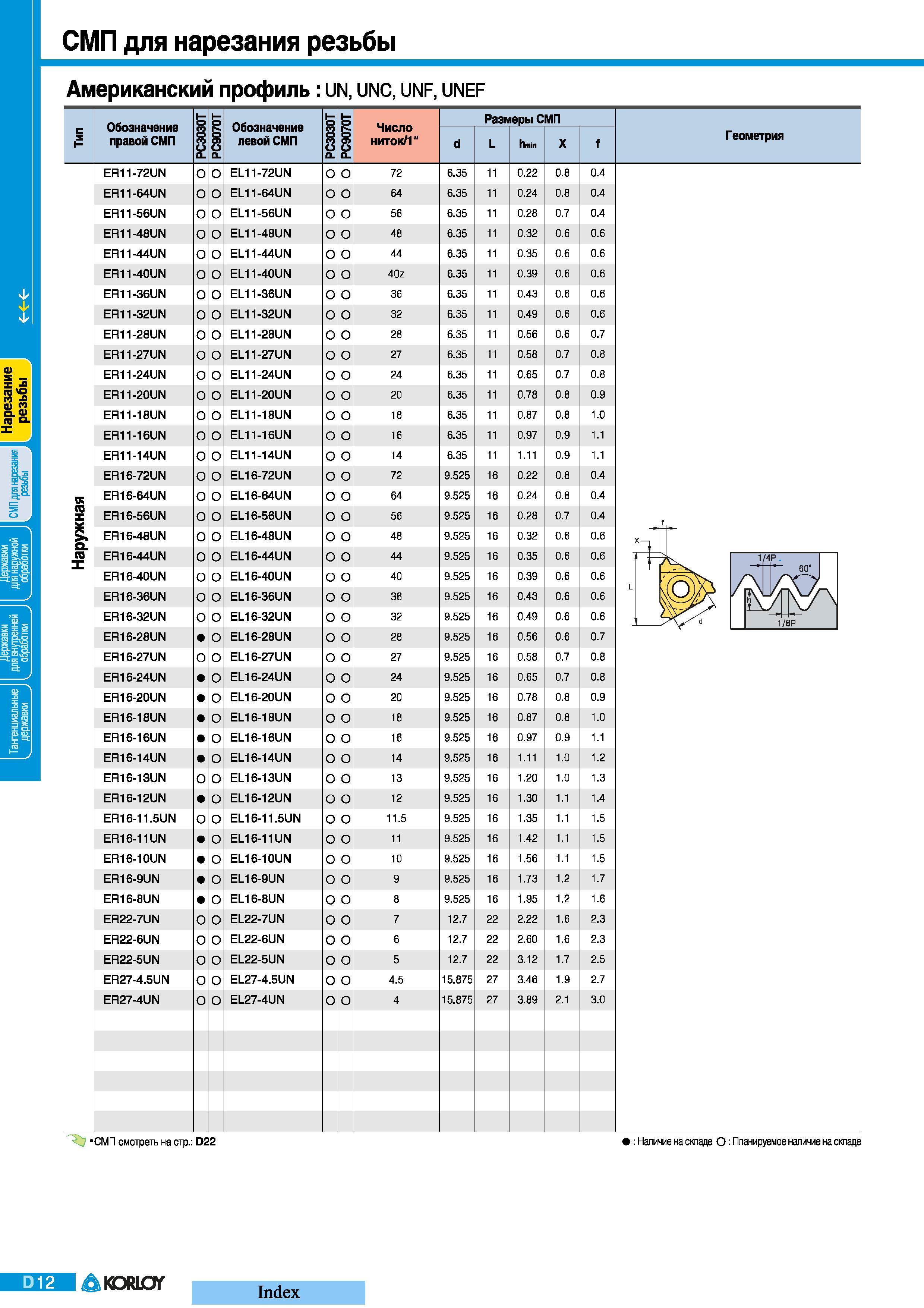

208 Каталог KORLOY 2008 Инструмент металлорежущий и инструментальная оснастка Стр.D12 |
|||||
Токарные сменные резьбовые пластины Korloy из твердого сплава для нарезания резьбы Американский профиль un unc unf unef Обозначение правой СМП РСЗ0З0ТТокарные сменные резьбовые пластины Korloy из твердого сплава для нарезания резьбы Американский профиль un unc unf unef Обозначение правой СМП РСЗ0З0Т Обозначение левой СМП РСЗ0З0Т I РС9070Т Число ниток 1" Размеры СМП d L hmin X f ER11-72UN EL11-72UN 72 6.35 11 0.22 0.8 0.4 ER11-64UN EL11-64UN 64 6.35 11 0.24 0.8 0.4 ER11-56UN EL11-56UN 56 6.35 11 0.28 0.7 0.4 ER11-48UN EL11-48UN 48 6.35 11 0.32 0.6 0.6 ER11-44UN EL11-44UN 44 6.35 11 0.35 0.6 0.6 ER11-40UN EL11-40UN 40z 6.35 11 0.39 0.6 0.6 ER11-36UN EL11-36UN 36 6.35 11 0.43 0.6 0.6 ER11-32UN EL11-32UN 32 6.35 11 0.49 0.6 0.6 ER11-28UN EL11-28UN 28 6.35 11 0.56 0.6 0.7 ER11-27UN EL11-27UN 27 6.35 11 0.58 0.7 0.8 ER11-24UN EL11-24UN 24 6.35 11 0.65 0.7 0.8 ER11-20UN EL11-20UN 20 6.35 11 0.78 0.8 0.9 ER11-18UN EL11-18UN 18 6.35 11 0.87 0.8 1.0 ER11-16UN EL11-16UN 16 6.35 11 0.97 0.9 1.1 ER11-14UN EL11-14UN 14 6.35 11 1.11 0.9 1.1 ER16-72UN EL16-72UN 72 9.525 16 0.22 0.8 0.4 ER16-64UN EL16-64UN 64 9.525 16 0.24 0.8 0.4 ER16-56UN EL16-56UN 56 9.525 16 0.28 0.7 0.4 ER16-48UN EL16-48UN 48 9.525 16 0.32 0.6 0.6 ER16-44UN EL16-44UN 44 9.525 16 0.35 0.6 0.6 ER16-40UN EL16-40UN 40 9.525 16 0.39 0.6 0.6 ER16-36UN EL16-36UN 36 9.525 16 0.43 0.6 0.6 ER16-32UN EL16-32UN 32 9.525 16 0.49 0.6 0.6 ER16-28UN о EL16-28UN 28 9.525 16 0.56 0.6 0.7 ER16-27UN EL16-27UN 27 9.525 16 0.58 0.7 0.8 ER16-24UN о EL16-24UN 24 9.525 16 0.65 0.7 0.8 ER16-20UN о EL16-20UN 20 9.525 16 0.78 0.8 0.9 ER16-18UN о EL16-18UN 18 9.525 16 0.87 0.8 1.0 ER16-16UN о EL16-16UN 16 9.525 16 0.97 0.9 1.1 ER16-14UN о EL16-14UN 14 9.525 16 1.11 1.0 1.2 ER16-13UN EL16-13UN 13 9.525 16 1.20 1.0 1.3 ER16-12UN о EL16-12UN 12 9.525 16 1.30 1.1 1.4 ER16-11.5UN EL16-11.5UN 11.5 9.525 16 1.35 1.1 1.5 ER16-11UN о EL16-11UN 11 9.525 16 1.42 1.1 1.5 ER16-10UN о EL16-10UN 10 9.525 16 1.56 1.1 1.5 ER16-9UN о EL16-9UN 9 9.525 16 1.73 1.2 1.7 ER16-8UN о EL16-8UN 8 9.525 16 1.95 1.2 1.6 ER22-7UN EL22-7UN 7 12.7 22 2.22 1.6 2.3 ER22-6UN EL22-6UN 6 12.7 22 2.60 1.6 2.3 ER22-5UN EL22-5UN 5 12.7 22 3.12 1.7 2.5 ER27-4.5UN EL27-4.5UN 4.5 15.875 27 3.46 1.9 2.7 ER27-4UN EL27-4UN 4 15.875 27 3.89 2.1 3.0 еометрия s X I (О СМП смотреть на стр. D22 Наличие на складе Планируемое наличие на складе Index |
|||||
