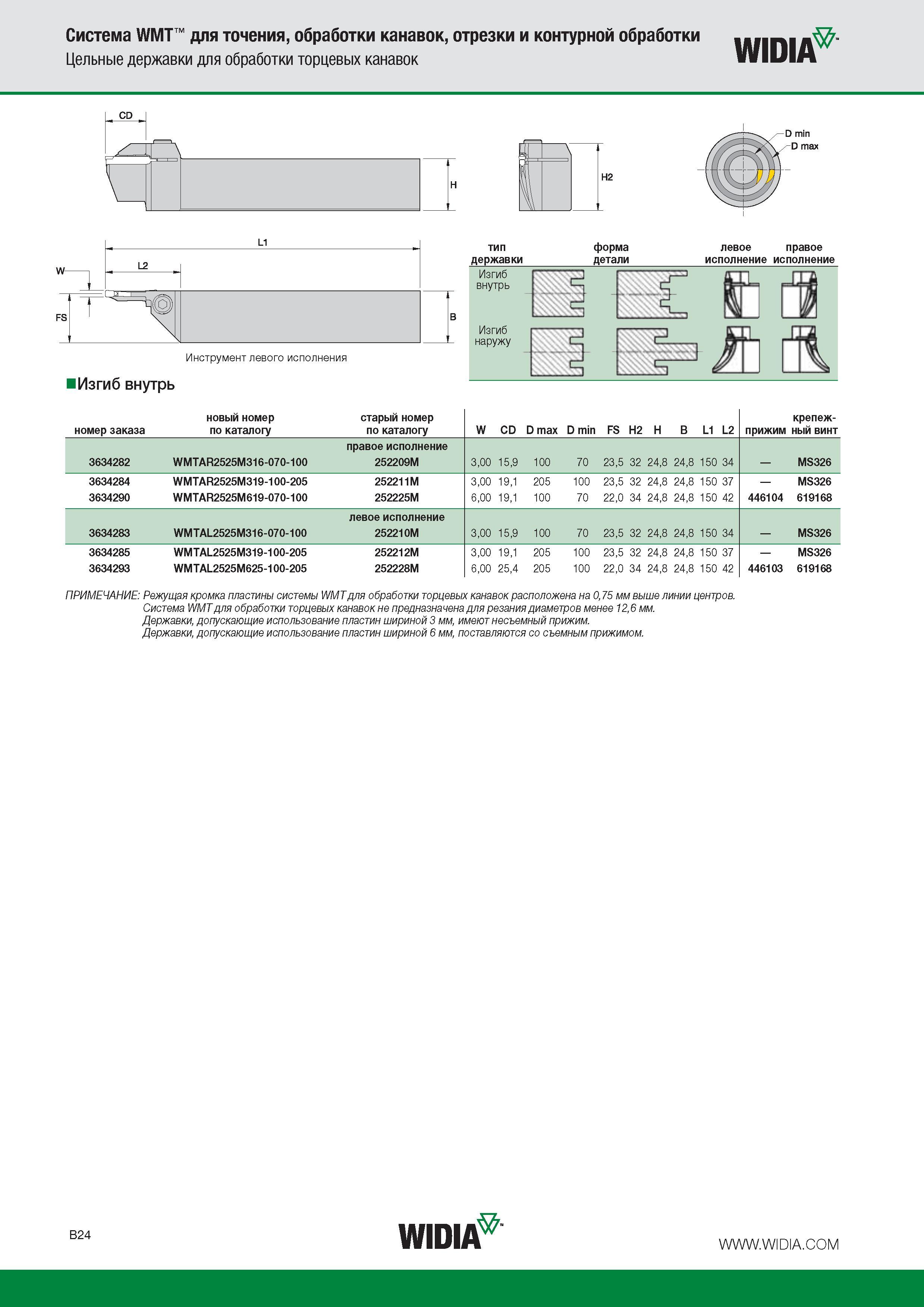

Токарные сборные резцы со сменными режущими пластинами для обработки торцевых канавок Система WMT для точения обработки канавок отрезки и контурной обработки Изгиб внутрь тип державки Изгиб внутрь Изгиб наружу форма детали левое правое исполнение исполнение номер заказа новый номер по каталогу старый номер по каталогу W CD D max D min 2 L L1 CD X 2 X прижим крепежный винт правое исполнение 3634282 WMTAR2525M316-070-100 252209M 300 159 100 70 235 32 248 248 150 34 MS326 3634284 WMTAR2525M319-100-205 252211M 300 191 205 100 235 32 248 248 150 37 MS326 3634290 WMTAR2525M619-070-100 252225M 600 191 100 70 220 34 248 248 150 42 446104 619168 левое исполнение 3634283 WMTAL2525M316-070-100 252210M 300 159 100 70 235 32 248 248 150 34 MS326 3634285 WMTAL2525M319-100-205 252212M 300 191 205 100 235 32 248 248 150 37 MS326 3634293 WMTAL2525M625-100-205 252228M 600 254 205 100 220 34 248 248 150 42 446103 619168 ПРИМЕЧАНИЕ Режущая кромка пластины системы WMTдля обработки торцевых канавок расположена на 075 мм выше линии центров. Система WMTдля обработки торцевых канавок не предназначена для резания диаметров менее 126 мм. Державки допускающие использование пластин шириной 3 мм имеют несъемный прижим. Державки допускающие использование пластин шириной 6 мм поставляются со съемным прижимом.
