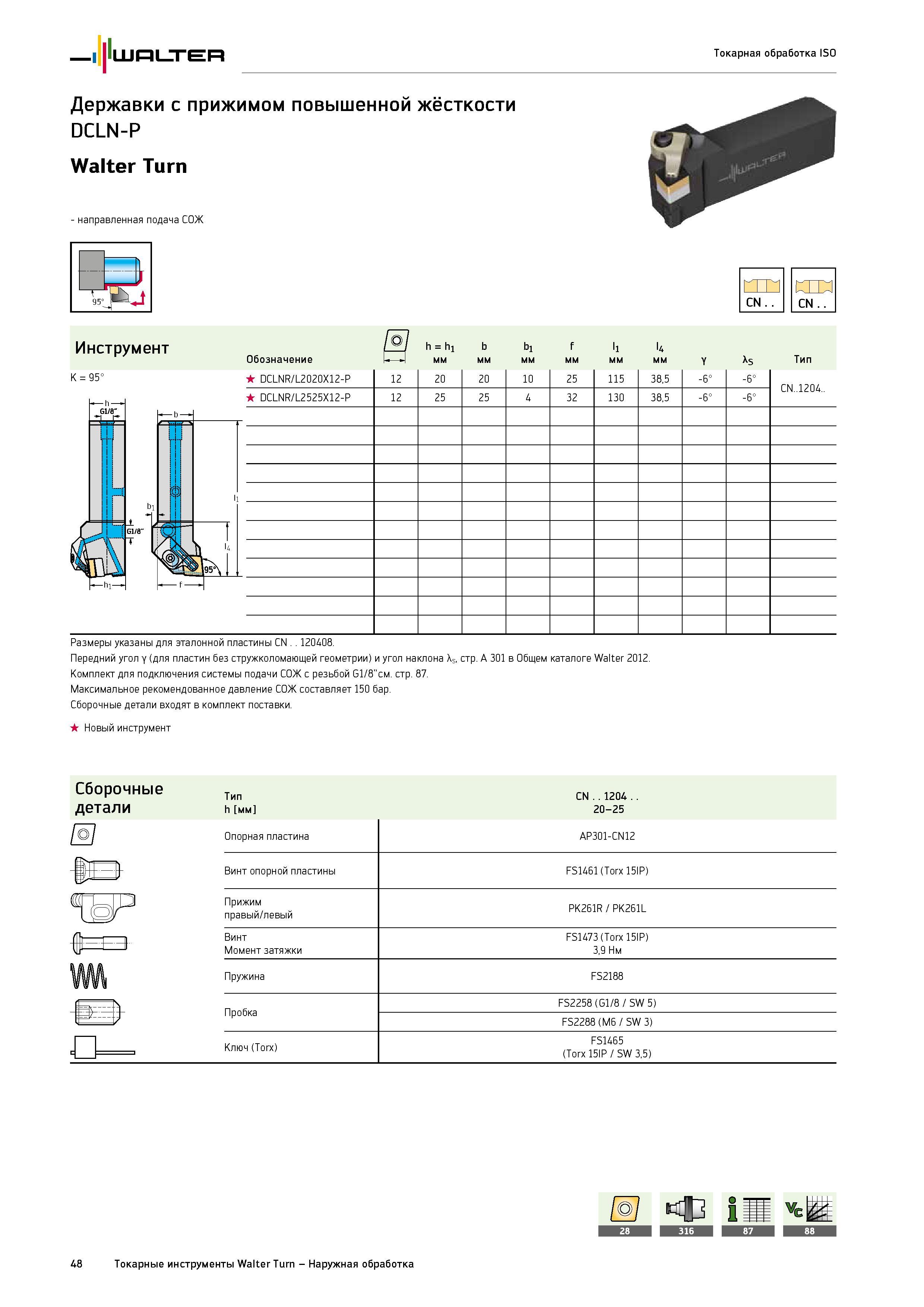

Токарные резцы Walter с СРП и системой направленной подачи СОЖ для наружного точения Изображение металлорежущего инструмента из Германии с прижим 50 Каталог WALTER 2015 Новый металлорежущий инструмент и оснастка Инновации 2015-1 Стр.48
Токарные резцы Walter с СРП и системой направленной подачи СОЖ для наружного точения Изображение металлорежущего инструмента из Германии с прижим Токарные резцы Walter с СРП и системой направленной подачи СОЖ для наружного точения Изображение металлорежущего инструмента из Германии с прижимом повышенной жёсткости Основные размеры Комплектующие DCLN-P Walter Turn направленная подача СОЖ CN CN Передний угол y для пластин без стружколомающей геометрии и угол наклона s стр. A 301 в Общем каталоге Walter 2012. Комплект для подключения системы подачи СОЖ с резьбой G1/8"см. стр. 87. Максимальное рекомендованное давление СОЖ составляет 150 бар. Сборочные детали входят в комплект поставки. Новый инструмент Сборочные Тип CN 1204 детали h мм 20-25 Опорная пластина Винт опорной пластины Прижим правый левый Винт Момент затяжки Пружина Пробка Ключ (Torx) AP301-CN12 FS1461 (Torx 15IP) PK261R PK261L FS1473 (Torx 15IP) 39 Нм FS2188 FS2258 (G1/8 SW 5) FS2288 (M6 SW 3) FS1465 (Torx 15IP SW 35) Walter Токарная обработка ISO Металлорежущий стандартный инструмент Walter для наружного точения с инновационными решениями Державки токарные с внутренним подводом СОЖ с прижимом повышенной жёсткости
