Токарные резцы THDR/L со сменными режущими твердосплавными пластинами и стандартными квадратными хвостовиками для крепления на станке Эскизы с основными размерами Каталог ISCAR 2015 Новый инструмент Стр. 183 0185 Lab2u

Обновлено 2020-06-19 05:28:54

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding ISCAR \| Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.)

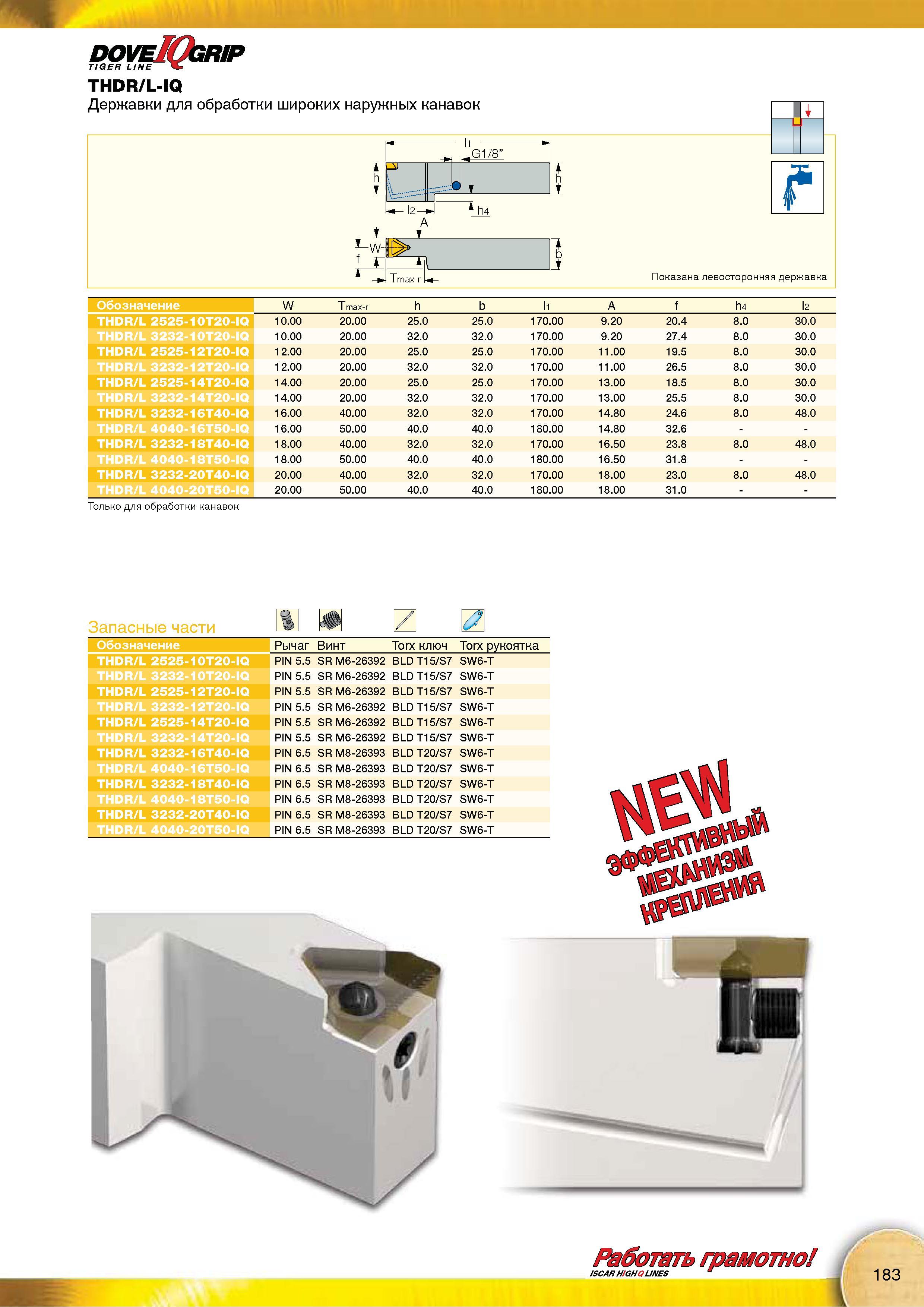

Токарные резцы THDR/L со сменными режущими твердосплавными пластинами и стандартными квадратными хвостовиками для крепления на станке Эскизы с основными размерами 185 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.183
Токарные резцы THDR/L со сменными режущими твердосплавными пластинами и стандартными квадратными хвостовиками для крепления на станке Эскизы с основными размерами Токарные резцы THDR/L со сменными режущими твердосплавными пластинами и стандартными квадратными хвостовиками для крепления на станке Эскизы с основными размерами _ Обозначение токарного инструмента 2525-10T20-IQ 10.00 20.00 25.0 25.0 170.00 9.20 20.4 8.0 30.0 THDR/L 3232-10T20-IQ 10.00 20.00 32.0 32.0 170.00 9.20 27.4 8.0 30.0 THDR/L 2525-12T20-IQ 12.00 20.00 25.0 25.0 170.00 11.00 19.5 8.0 30.0 THDR/L 3232-12T20-IQ 12.00 20.00 32.0 32.0 170.00 11.00 26.5 8.0 30.0 THDR/L 2525-14T20-IQ 14.00 20.00 25.0 25.0 170.00 13.00 18.5 8.0 30.0 THDR/L 3232-14T20-IQ 14.00 20.00 32.0 32.0 170.00 13.00 25.5 8.0 30.0 THDR/L 3232-16T40-IQ 16.00 40.00 32.0 32.0 170.00 14.80 24.6 8.0 48.0 THDR/L 4040-16T50-IQ 16.00 50.00 40.0 40.0 180.00 14.80 32.6 THDR/L 3232-18T40-IQ 18.00 40.00 32.0 32.0 170.00 16.50 23.8 8.0 48.0 THDR/L 4040-18T50-IQ 18.00 50.00 40.0 40.0 180.00 16.50 31.8 THDR/L 3232-20T40-IQ 20.00 40.00 32.0 32.0 170.00 18.00 23.0 8.0 48.0 20.00 50.00 40.0 40.0 180.00 18.00 31.0 Только для обработки канавок Запасные части Обозначение Рычаг Винт Torx КЛЮЧ Torx рукоятка THDR/L 2525-10T20-IQ PIN 5.5 SR M6-26392 BLD T15/S7 SW6-T THDR/L 3232-10T20-IQ PIN 5.5 SR M6-26392 BLD T15/S7 SW6-T THDR/L 2525-12T20-IQ PIN 5.5 SR M6-26392 BLD T15/S7 SW6-T THDR/L 3232-12T20-IQ PIN 5.5 SR M6-26392 BLD T15/S7 SW6-T THDR/L 2525-14T20-IQ PIN 5.5 SR M6-26392 BLD T15/S7 SW6-T THDR/L 3232-14T20-IQ PIN 5.5 SR M6-26392 BLD T15/S7 SW6-T THDR/L 3232-16T40-IQ PIN 6.5 SR M8-26393 BLD T20/S7 SW6-T THDR/L 4040-16T50-IQ PIN 6.5 SR M8-26393 BLD T20/S7 SW6-T THDR/L 3232-18T40-IQ PIN 6.5 SR M8-26393 BLD T20/S7 SW6-T THDR/L 4040-18T50-IQ PIN 6.5 SR M8-26393 BLD T20/S7 SW6-T THDR/L 3232-20T40-IQ PIN 6.5 SR M8-26393 BLD T20/S7 SW6-T THDR/L 4040-20T50-IQ PIN 6.5 SR M8-26393 BLD T20/S7 SW6-T Работать грамотно ISCAR HIGHQ LINES
