Токарные резцы Taegutec со сменными многогранными режущими пластинами для наружного точения Система крепления прижимом сверху Обозначение Размеры CKNNR/L

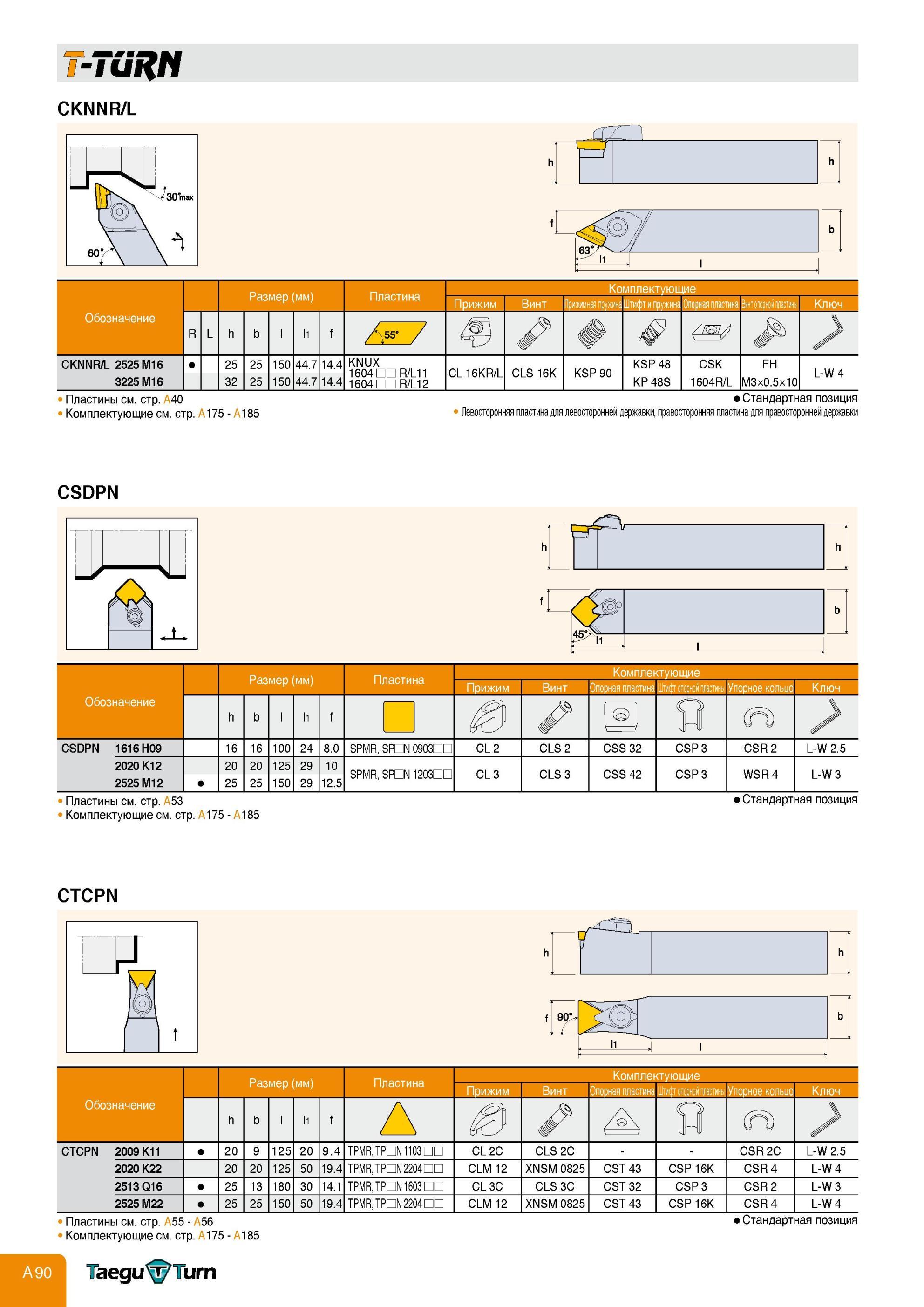

Токарные резцы Taegutec со сменными многогранными режущими пластинами для наружного точения Система крепления прижимом сверху Обозначение Размеры CKNNR/L 2525 M16 3 TURN CKNNR/L Обозначение CKNNR/L 2525 M16 3225M16 Размер (мм) 150 150 44.7 44.7 14.4 14.4 Пластина 55е Прижим Комплектующие Прижимная пружина Штифт и пружина Опорная пластина Винт опорной пластины Ключ KNUX 1604 R/L11 1604 R/L12 CL 16KR/L CLS 16K KSP 90 KSP 48 KP 48S CSK 1604R/L FH M3x0.5x10 L-W 4 Пластины см. стр. A40 Комплектующие см. стр. A175 - A185 Стандартная позиция Левосторонняя пластина для левосторонней державки, правосторонняя пластина для правосторонней державки CSDPN Обозначение CSDPN 1616 H09 Размер (мм) Пластина 16 Прижим Комплектующие Опорная пластина Штифт опорной пластины Упорное кольцо Ключ 16 100 24 SPMR, SPDN 0903П CL 2 CLS 2 CSS 32 CSP 3 CSR 2 L-W 2.5 2020 K12 2525M12 125 150 10 12.5 SPMR, SPDN 1203П CL 3 CLS 3 CSS 42 CSP 3 WSR 4 L-W 3 Пластины см. стр. A53 Комплектующие см. стр. A175 - A185 Стандартная позиция CTCPN f 90' У В J 1 Комплектующие Обозначение Прижим Винт Опорная пластина Штифт опорной пластины Упорное кольцо Ключ h b l1 f A 70 / э\ 0 CTCPN 2009 K11 20 9 125 20 9.4 TPMR, TPDN 1103 CL 2C CLS 2C CSR 2C L-W 2.5 2020 K22 20 20 125 50 19.4 TPMR, TPDN 2204 CLM 12 XNSM 0825 CST 43 CSP 16K CSR 4 L-W 4 2513Q16 25 13 180 30 14.1 TPMR, TPDN 1603 CL 3C CLS 3C CST 32 CSP 3 CSR 2 L-W 3 2525 M22 25 25 150 50 19.4 TPMR, TPDN 2204 CLM 12 XNSM 0825 CST 43 CSP 16K CSR 4 L-W 4 Пластины см. стр. A55 - A56 Комплектующие см. стр. A175 - A185 Стандартная позиция TaeguTurn Винт R L h b Винт h b
