Токарные резцы TaeguTec PTGNR/L PTTNR/L T-Turn с режущими сменными пластинами и призматическим хвостовиком Державка с рычажным прижимом Угол в пл Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. A78 0081 Lab2u

Обновлено 2020-04-13 15:05:03

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

81 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.A78

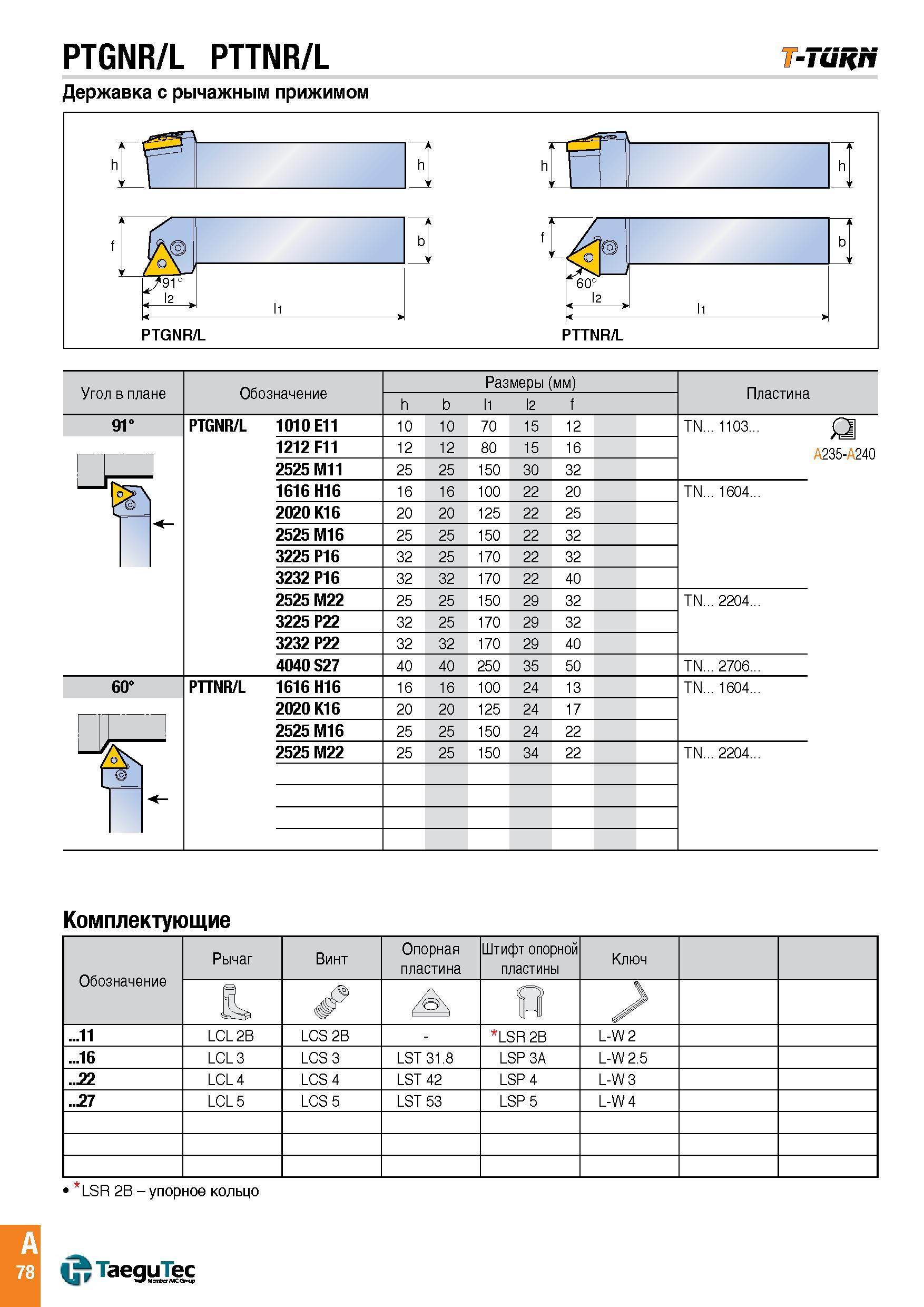

Токарные резцы TaeguTec PTGNR/L PTTNR/L T-Turn с режущими сменными пластинами и призматическим хвостовиком Державка с рычажным прижимом Угол в пл Токарные резцы TaeguTec PTGNR/L PTTNR/L T-Turn с режущими сменными пластинами и призматическим хвостовиком Державка с рычажным прижимом Угол в плане Обозначение Размеры (мм) Пластина h b l1 l2 f 91° PTGNR/L 1010 E11 10 10 70 15 12 TN 1103 A235-A240 1 1212 F11 12 12 80 15 16 2525M11 25 25 150 30 32 1 1616 H16 16 16 100 22 20 TN 1604 2020 K16 20 20 125 22 25 2525 M16 25 25 150 22 32 3225 P16 32 25 170 22 32 3232 P16 32 32 170 22 40 2525 M22 25 25 150 29 32 TN 2204 3225 P22 32 25 170 29 32 3232 P22 32 32 170 29 40 4040 S27 40 40 250 35 50 TN 2706 60° PTTNR/L 1616 H16 16 16 100 24 13 TN 1604 2020 K16 20 20 125 24 17 1 2525 M16 25 25 150 24 22 и/ 2525 M22 25 25 150 34 22 TN 2204 - Комплектующие A 78 LSR 2B - упорное кольцо TaeguTec
