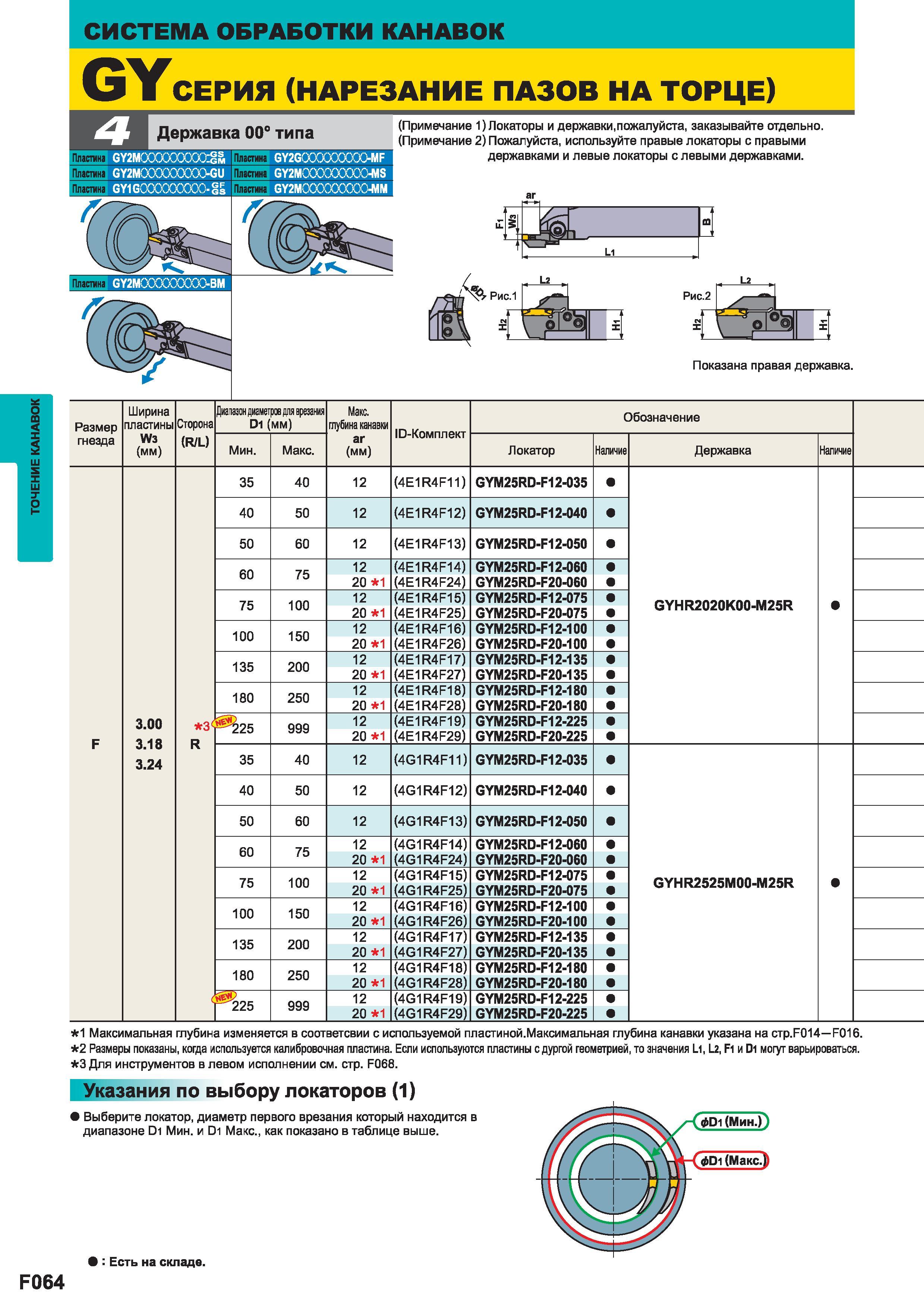

ТОКАРНЫЕ РЕЗЦЫ Mitsubishi С РЕЖУЩИМИ СМЕННЫМИ ПЛАСТИНАМИ ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GYСЕРИЯ (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) Державка 00 типа Пластина GY2G000000000-MF Пластина Е Пластина GY2MQ0CXXX30Q0-MS Пластина IA11 Пластина GY2MOOCXXXXXX3-MM (Примечание 1) Локаторы и державки .пожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. L1 Рис.1 L2 Рис.2 Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R/L) Диапазон диамет D1 рое pi врезания мм) Макс. глубина канавки аг (мм) Ю-Комплект Обозначение Мин. Макс. Локатор Наличие Державка Наличие 35 40 12 (4E1R4F11) GYM25RD-F12-035 40 50 12 (4E1R4F12) GYM25RD-F12-040 50 60 12 (4E1R4F13) GYM25RD-F12-050 60 75 12 (4E1R4F14) GYM25RD-F12-060 20 1 (4E1R4F24) GYM25RD-F20-060 GYH R2020K00-M25R 75 100 12 (4E1R4F15) GYM25RD-F12-075 20 1 (4E1R4F25) GYM25RD-F20-075 100 150 12 (4E1R4F16) GYM25RD-F12-100 20 1 (4E1R4F26) GYM25RD-F20-100 135 200 12 (4E1R4F17) GYM25RD-F12-135 20 1 (4E1R4F27) GYM25RD-F20-135 180 250 12 (4E1R4F18) GYM25RD-F12-180 3.00 3 R 20 1 (4E1R4F28) GYM25RD-F20-180 Щ25 999 12 (4E1R4F19) GYM25RD-F12-225 F 3.18 3.24 20 1 (4E1R4F29) GYM25RD-F20-225 35 40 12 (4G1R4F11) GYM25RD-F12-035 40 50 12 (4G1R4F12) GYM25RD-F12-040 50 60 12 (4G1R4F13) GYM25RD-F12-050 60 75 12 (4G1R4F14) GYM25RD-F12-060 20 1 (4G1R4F24) GYM25RD-F20-060 GYH R2525M00-M25R 75 100 12 (4G1R4F15) GYM25RD-F12-075 20 1 (4G1R4F25) GYM25RD-F20-075 100 150 12 (4G1R4F16) GYM25RD-F12-100 20 1 (4G1R4F26) GYM25RD-F20-100 135 200 12 (4G1R4F17) GYM25RD-F12-135 20 1 (4G1R4F27) GYM25RD-F20-135 180 250 12 (4G1R4F18) GYM25RD-F12-180 20 1 (4G1R4F28) GYM25RD-F20-180 к25 999 12 (4G1R4F19) GYM25RD-F12-225 20 1 (4G1R4F29) GYM25RD-F20-225 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на CTp.F014 F016. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в левом исполнении см. стр. F068. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе. F064
