ТОКАРНЫЕ РЕЗЦЫ Mitsubishi С РЕЖУЩИМИ СМЕННЫМИ ПЛАСТИНАМИ ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GYСЕРИЯ (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) Державка 00

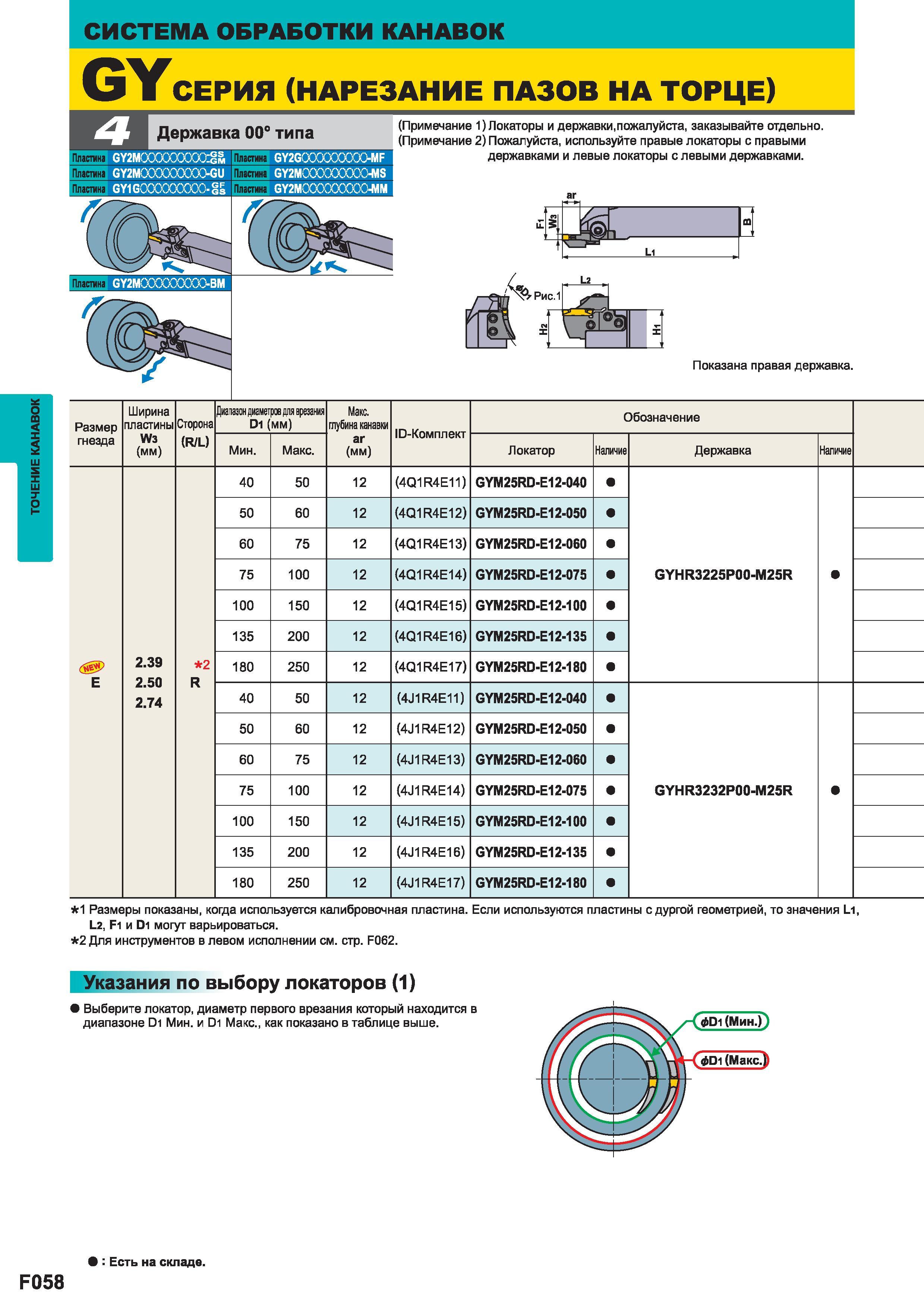

ТОКАРНЫЕ РЕЗЦЫ Mitsubishi С РЕЖУЩИМИ СМЕННЫМИ ПЛАСТИНАМИ ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GYСЕРИЯ (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) Державка 00 типа GY2G000000000-MF GY2MQ0CXXX30Q0-MS GY2M000000000-MM (Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. 1 L1 &Рис.' L2 Н&п Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R/L) D1 (мм) Мин. Макс. Макс. глубина канавки аг (мм) Ю-Комплект Обозначение Локатор Наличие Державка Наличие 40 50 12 (4Q1R4E11) GYM25RD-E12-040 50 60 12 (4Q1R4E12) GYM25RD-E12-050 60 75 12 (4Q1R4E13) GYM25RD-E12-060 75 100 12 (4Q1R4E14) GYM25RD-E12-075 100 150 12 (4Q1R4E15) GYM25RD-E12-100 135 200 12 (4Q1R4E16) GYM25RD-E12-135 2.39 2.50 2.74 2 R 180 250 12 (4Q1R4E17) GYM25RD-E12-180 40 50 12 (4J1R4E11) GYM25RD-E12-040 50 60 12 (4J1R4E12) GYM25RD-E12-050 60 75 12 (4J1R4E13) GYM25RD-E12-060 75 100 12 (4J1R4E14) GYM25RD-E12-075 100 150 12 (4J1R4E15) GYM25RD-E12-100 135 200 12 (4J1R4E16) GYM25RD-E12-135 180 250 12 (4J1R4E17) GYM25RD-E12-180 GYH R3225P00-M25R GYH R3232P00-M25R 1 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 2 Для инструментов в левом исполнении см. стр. F062. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе. F058
