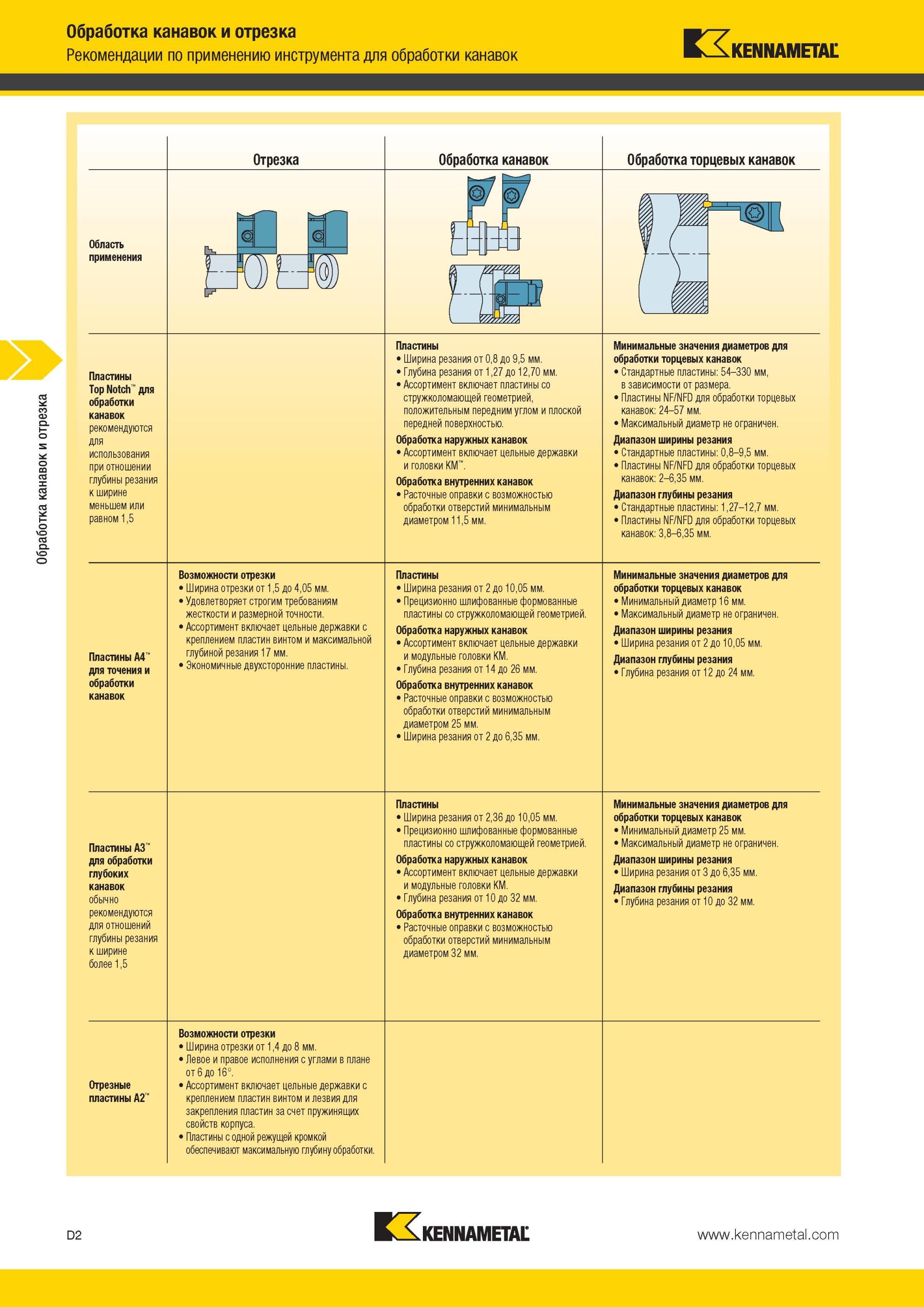

Токарные резцы Kennametal с СРП для точения различных типов канавок и отрезки Рекомендации с иллюстрациями от производителя по выбору и применению металлорежущего инструмента Пластины Top Notch для обработки канавок рекомендуются для использования при отношении глубины резания к ширине меньшем или равном 1,5 Пластины A4 для точения и обработки канавок Пластины A3 для обработки глубоких канавок обычно рекомендуются для отношений глубины резания к ширине более 1,5 Отрезные пластины A2" Отрезка h I 1 f f 1 Возможности отрезки Ширина отрезки от 1,5 до 4,05 мм. Удовлетворяет строгим требованиям жесткости и размерной точности. Ассортимент включает цельные державки с креплением пластин винтом и максимальной глубиной резания 17 мм. Экономичные двухсторонние пластины. Возможности отрезки Ширина отрезки от 1,4 до 8 мм. Левое и правое исполнения с углами в плане от 6 до 16°. Ассортимент включает цельные державки с креплением пластин винтом и лезвия для закрепления пластин за счет пружинящих свойств корпуса. Пластины с одной режущей кромкой обеспечивают максимальную глубину обработки. Обработка канавок Пластины Ширина резания от 0,8 до 9,5 мм. Глубина резания от 1,27 до 12,70 мм. Ассортимент включает пластины со стружколомающей геометрией, положительным передним углом и плоской передней поверхностью. Обработка наружных канавок Ассортимент включает цельные державки и головки KM Обработка внутренних канавок Расточные оправки с возможностью обработки отверстий минимальным диаметром 11,5 мм. Пластины Ширина резания от 2 до 10,05 мм. Прецизионно шлифованные формованные пластины со стружколомающей геометрией. Обработка наружных канавок Ассортимент включает цельные державки и модульные головки KM. Глубина резания от 14 до 26 мм. Обработка внутренних канавок Расточные оправки с возможностью обработки отверстий минимальным диаметром 25 мм. Ширина резания от 2 до 6,35 мм. Пластины Ширина резания от 2,36 до 10,05 мм. Прецизионно шлифованные формованные пластины со стружколомающей геометрией. Обработка наружных канавок Ассортимент включает цельные державки и модульные головки KM. Глубина резания от 10 до 32 мм. Обработка внутренних канавок Расточные оправки с возможностью обработки отверстий минимальным диаметром 32 мм. Обработка торцевых канавок Минимальные значения диаметров для обработки торцевых канавок Стандартные пластины 54-330 мм, в зависимости от размера. Пластины NF/NFD для обработки торцевых канавок 24-57 мм. Максимальный диаметр не ограничен. Диапазон ширины резания Стандартные пластины 0,8-9,5 мм. Пластины NF/NFD для обработки торцевых канавок 2-6,35 мм. Диапазон глубины резания Стандартные пластины 1,27-12,7 мм. Пластины NF/NFD для обработки торцевых канавок 3,8-6,35 мм. Минимальные значения диаметров для обработки торцевых канавок Минимальный диаметр 16 мм. Максимальный диаметр не ограничен. Диапазон ширины резания Ширина резания от 2 до 10,05 мм. Диапазон глубины резания Глубина резания от 12 до 24 мм. Минимальные значения диаметров для обработки торцевых канавок Минимальный диаметр 25 мм. Максимальный диаметр не ограничен. Диапазон ширины резания Ширина резания от 3 до 6,35 мм. Диапазон глубины резания Глубина резания от 10 до 32 мм. D2 Обработка канавок и отрезка Kennametal для обработки канавок Область применения
