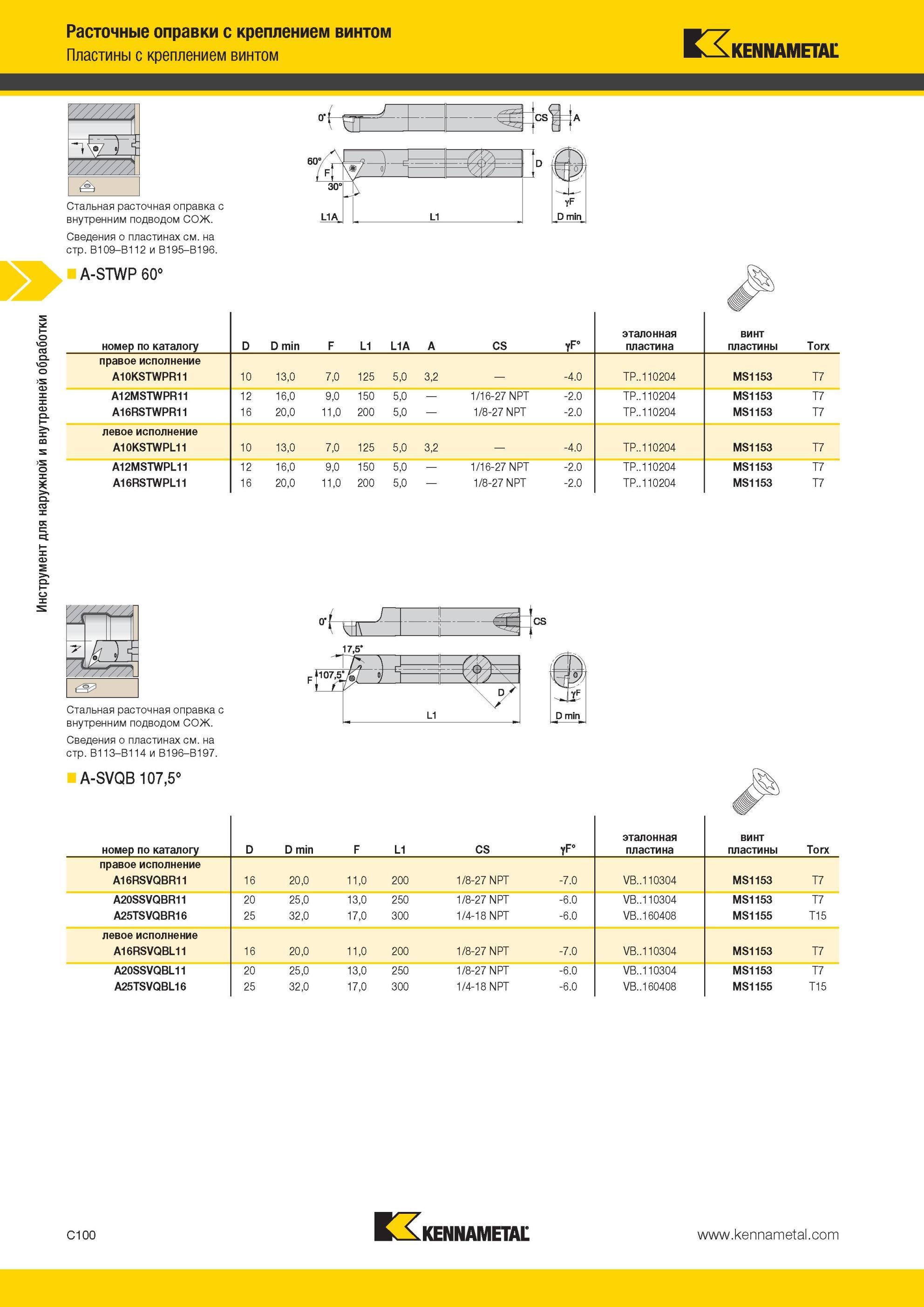

Токарные расточные резцы Kennametal для внутреннего точения Система механического крепления сменной режущей пластины винтом Таблица основных размеров

Токарные расточные резцы Kennametal для внутреннего точения Система механического крепления сменной режущей пластины винтом Таблица основных размеров

Токарные расточные резцы Kennametal для внутреннего точения Система механического крепления сменной режущей пластины винтом Таблица основных размеров инструмента Инструмент для наружной и внутренней обработки Расточные оправки с креплением винтом Пластины с креплением винтом KENNAMETAL Стальная расточная оправка с внутренним подводом СОЖ. Сведения о пластинах см. на стр. B109-B112 и B195-B196. A-STWP 60° номер по каталогу D D min F L1 L1A A CS YF° эталонная пластина винт пластины Torx правое исполнение A10KSTWPR11 10 13,0 7,0 125 5,0 3,2 -4.0 TP..110204 MS1153 T7 A12MSTWPR11 12 16,0 9,0 150 5,0 1/16-27 NPT -2.0 TP..110204 MS1153 T7 A16RSTWPR11 16 20,0 11,0 200 5,0 1/8-27 NPT -2.0 TP..110204 MS1153 T7 левое исполнение A10KSTWPL11 10 13,0 7,0 125 5,0 3,2 -4.0 TP..110204 MS1153 T7 A12MSTWPL11 12 16,0 9,0 150 5,0 1/16-27 NPT -2.0 TP..110204 MS1153 T7 A16RSTWPL11 16 20,0 11,0 200 5,0 1/8-27 NPT -2.0 TP..110204 MS1153 T7 та 1 ±53 17,5' Стальная расточная оправка с внутренним подводом СОЖ. Сведения о пластинах см. на стр. B113-B114 и B196-B197. 107,5 Г-Гг-пгЧ ТУ- I L1 D min A-SVQB 107,5° номер по каталогу D D min F L1 CS yf° эталонная пластина винт пластины Torx правое исполнение A16RSVQBR11 16 20,0 11,0 200 1/8-27 NPT -7.0 VB..110304 MS1153 T7 A20SSVQBR11 20 25,0 13,0 250 1/8-27 NPT -6.0 VB..110304 MS1153 T7 A25TSVQBR16 25 32,0 17,0 300 1/4-18 NPT -6.0 VB..160408 MS1155 T15 левое исполнение A16RSVQBL11 16 20,0 11,0 200 1/8-27 NPT -7.0 VB..110304 MS1153 T7 A20SSVQBL11 20 25,0 13,0 250 1/8-27 NPT -6.0 VB..110304 MS1153 T7 A25TSVQBL16 25 32,0 17,0 300 1/4-18 NPT -6.0 VB..160408 MS1155 T15 C100 Kennametal
