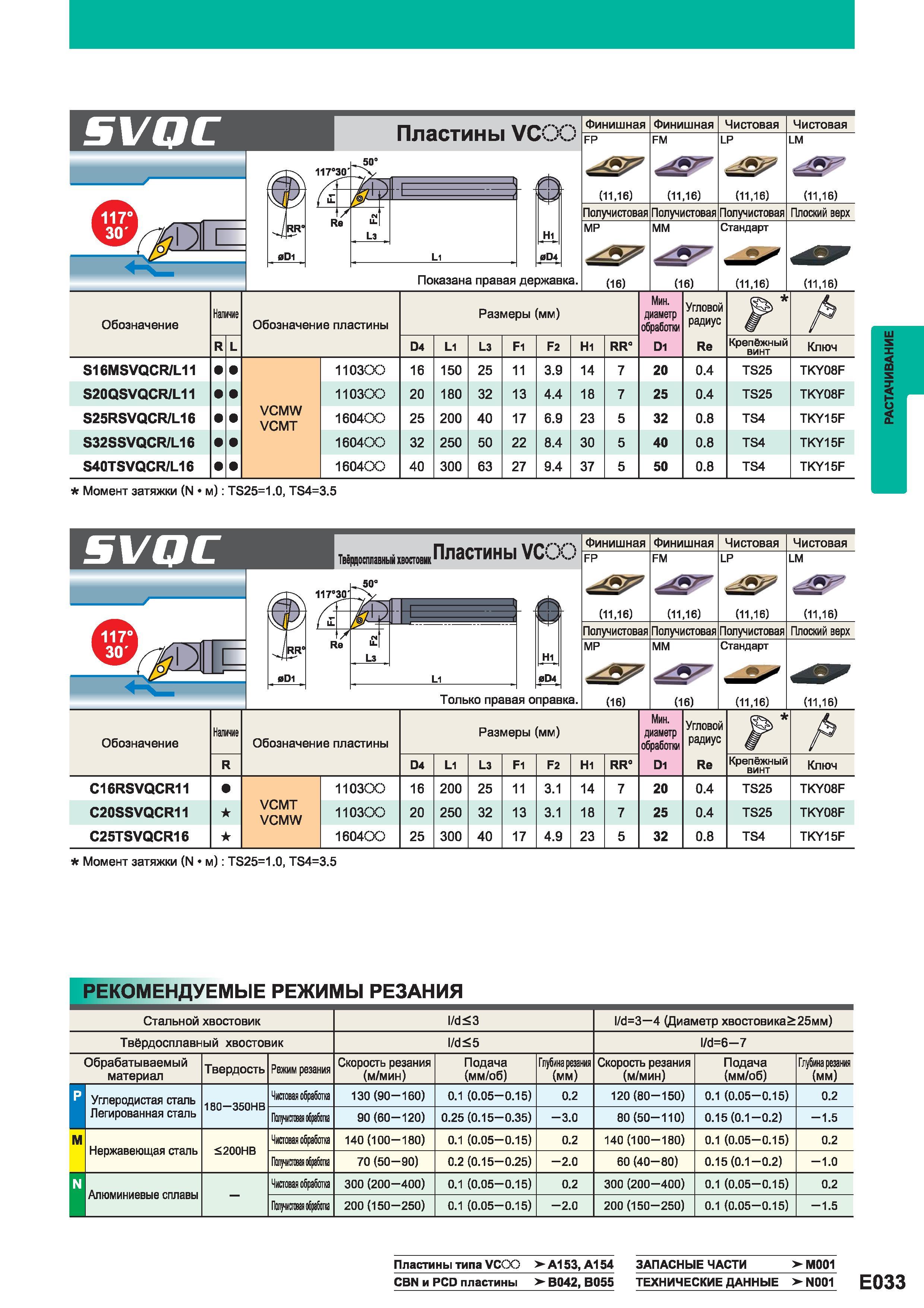

Токарные расточные оправки Mitsubishi с режущими сменными пластинами Показана правая державка Финишная Чистовая FP FM LP LM (1116) (1116) (1116)

Токарные расточные оправки Mitsubishi с режущими сменными пластинами Показана правая державка Финишная Чистовая FP FM LP LM (1116) (1116) (1116) (1116) Получистовая Получистовая Получистовая Плоский верх МР мм Стандарт (16) (16) (1116) (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки Угловой радиус R/L 4 L1 L3 F1 F2 Hi RR D1 Re Крепёжный винт Ключ S16MSVQCR/L11 1ЮЗСО 16 150 25 11 3.9 14 7 20 0.4 TS25 TKY08F S20QSVQCR/L11 VCMW VCMT 1ЮЗСО 20 180 32 13 4.4 18 7 25 0.4 TS25 TKY08F S25RSVQCR/L16 160400 25 200 40 17 6.9 23 5 32 0.8 TS4 TKY15F S32SSVQCR/L16 1604СЮ 32 250 50 22 8.4 30 5 40 0.8 TS4 TKY15F S40TSVQCR/L16 1604СЮ 40 300 63 27 9.4 37 5 50 0.8 TS4 TKY15F Момент затяжки (N/м) TS251.0 TS43.5 SVQC Твердосплавный хвостовик 50 Пластины VCOO Только правая оправка. Финишная Финишная Чистовая Чистовая FP FM LP LM (1116) (1116) (1116) (1116) Получистовая Получистовая Получистовая Плоский верх МР мм Стандарт (16) (16) (1116) (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки D1 Угловой радиус Re R D4 L1 L3 F1 F2 Н1 RR Крепёжный винт Ключ C16RSVQCR11 VCMT VCMW 110300 16 200 25 11 3.1 14 7 20 0.4 TS25 TKY08F C20SSVQCR11 110300 20 250 32 13 3.1 18 7 25 0.4 TS25 TKY08F C25TSVQCR16 160400 25 300 40 17 4.9 23 5 32 0.8 TS4 TKY15F Момент затяжки (N/м) TS251.0 TS43.5 Рекомендуемые режимы резания Стальной хвостовик l d3 l d3 4 (Диаметр хвостовика25мм) Твёрдосплавный хвостовик d 5 l d6 7 Обрабатываемый материал Твердость Режим резания Скорость резания (м/мин) Подача (мм/об) Глубинарезания (мм) Скорость резания (м/мин) Подача (мм/об) Глубинарезания (мм) И Углеродистая сталь 180 350НВ Чистовая обработка 130(90-160) 0.1 (0.05-0.15) 0.2 120 (80-150) 0.1 (0.05-0.15) 0.2 1 Легированная сталь ПиротоЕрабл 90(60-120) 0.25(0.15-0.35) -3.0 80 (50-110) 0.15(0.1-0.2) -1.5 М Нержавеющая сталь 200НВ Чистовая обработка 140(100-180) 0.1 (0.05-0.15) 0.2 140 (100-180) 0.1 (0.05-0.15) 0.2 Пшрошобрабл 70 (50-90) 0.2 (0.15-0.25) -2.0 60 (40-80) 0.15(0.1-0.2) -1.0 N Алюминиевые сплавы Чиповая обработка 300 (200-400) 0.1 (0.05-0.15) 0.2 300 (200-400) 0.1 (0.05-0.15) 0.2 Пол И'Томя обработка 200 (150-250) 0.1 (0.05-0.15) -2.0 200 (150-250) 0.1 (0.05-0.15) -1.5 Пластины типа VCOO А153 А154 Запасные части М001 CBN и PCD пластины В042 В055 ТЕХНИЧЕСКИЕ ДАННЫЕ N001
